[求助] 求助!!!FLUENT仿真结果的速度矢量图和等值线图的数值差很多!!! 已有3人参与

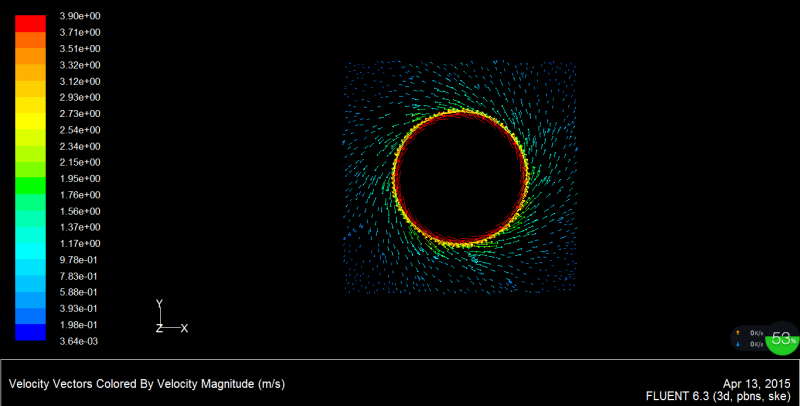

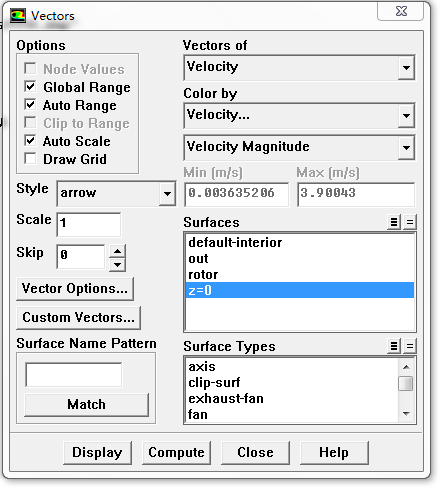

我用FLUENT仿真,一个圆柱在空气里转,FLUENT画出的一个截面的速度矢量图和等值线图的数值完全不一样,差很多,不知道哪出错了,请大家多帮忙啊!谢谢谢谢谢谢谢!!!!!新人,金币不多,请海涵。具体图如下:

求助!!!FLUENT仿真结果的速度矢量图和等值线图的数值差很多!!!


求助!!!FLUENT仿真结果的速度矢量图和等值线图的数值差很多!!!-1


求助!!!FLUENT仿真结果的速度矢量图和等值线图的数值差很多!!!-2


求助!!!FLUENT仿真结果的速度矢量图和等值线图的数值差很多!!!-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengsihzao

新虫 (初入文坛)

2楼2015-04-14 08:44:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengsihzao

新虫 (初入文坛)

3楼2015-04-16 09:50:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yipengfei

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
fengsihzao: 金币+5, 有帮助 2015-05-08 15:15:05
速度矢量图是表示空气分子的运动状态,可以表示速度大小和方向还有运动的趋势,而等值线图只可以区分出速度的大小。。。。我也是刚学
keepmoving
4楼2015-04-16 15:43:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sofaraway

铁虫 (初入文坛)

【答案】应助回帖

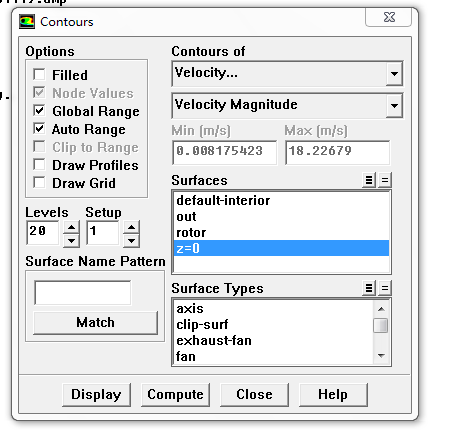

不妨试试不选 global range / auto range, 直接指定相同的最小和最大速度值,您就可以得到理想的结果了。
Never too late to learn
5楼2015-05-06 05:04:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xwx1990

金虫 (正式写手)

【答案】应助回帖

我也没试过,你把global range关了试一试。一般很少使用magnitude velocity 都是指定方向的。
努力工作
6楼2015-05-07 10:49:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
