[求助] fluent画流线图的问题 已有4人参与

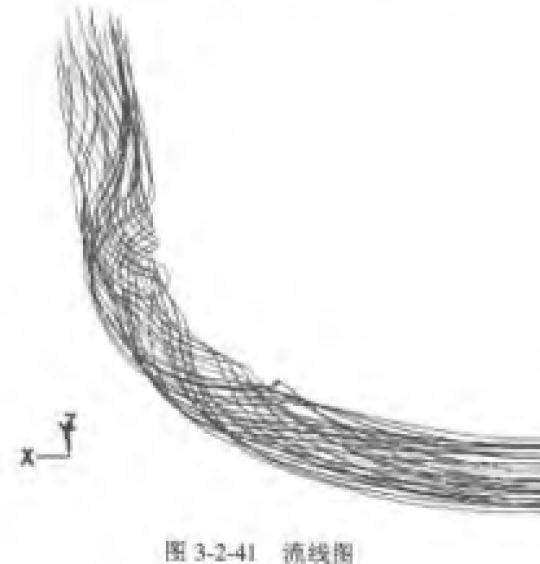

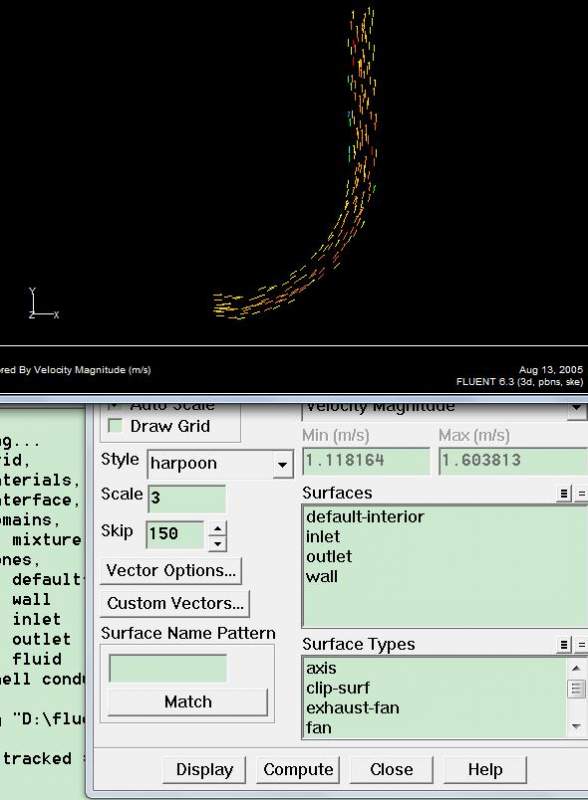

要画出流线图为何我画出了这样的图。。本来应该是后面那样子的。。

fluent画流线图的问题


fluent画流线图的问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-08-13 21:04:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

diana-cm-008

银虫 (初入文坛)
百度上有fluent实例
http://wenku.baidu.com/link?url= ... 5uG-j7VV0uHxJRhJzLe
赞一下(1人) 回复此楼
建筑
11楼2014-08-15 17:53:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

jan1

木虫 (初入文坛)

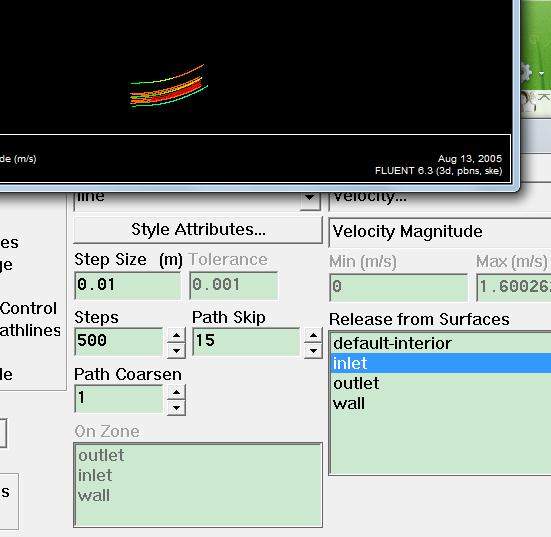

还有。。为何我想画迹线图成这样
fluent画流线图的问题-2
赞一下 回复此楼
2楼2014-08-13 21:07:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
可以采用tecplot软件，能够方便的画出。
赞一下 回复此楼
3楼2014-08-13 21:20:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jan1

木虫 (初入文坛)
我是在用fluent算结果亲。。迹线图结果错了这是怎么回事啊？
赞一下 回复此楼
4楼2014-08-13 21:30:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lipin0914

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
jan1: 金币+1, ★有帮助, 谢谢 2014-08-14 17:14:07
你第一张出的图像是速度矢量图啊，显示流线应该是dispay-pathline,你这个像是vector的图
赞一下 回复此楼
5楼2014-08-14 09:20:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jan1

木虫 (初入文坛)
额。。教程上说是用速度矢量图画流线图。。我照着做的
问下啊：《fluent流体工程仿真计算实例与应用（韩占忠）》中的三维第二题计算结果跟书上相差很大，做了几遍了都是一样的结果，每一步都跟着书上做的。。这是怎么回事？
赞一下 回复此楼
6楼2014-08-14 11:31:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jan1

木虫 (初入文坛)
引用回帖:
5楼: Originally posted by lipin0914 at 2014-08-14 09:20:42
你第一张出的图像是速度矢量图啊，显示流线应该是dispay-pathline,你这个像是vector的图

教程上说是用速度矢量图画流线图。。我照着做的
赞一下 回复此楼
7楼2014-08-14 17:15:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jan1

木虫 (初入文坛)
引用回帖:
5楼: Originally posted by lipin0914 at 2014-08-14 09:20:42
你第一张出的图像是速度矢量图啊，显示流线应该是dispay-pathline,你这个像是vector的图

问下啊：《fluent流体工程仿真计算实例与应用（韩占忠）》中的三维第二题计算结果跟书上相差很大，做了几遍了都是一样的结果，每一步都跟着书上做的。。这是怎么回事？
赞一下 回复此楼
8楼2014-08-14 17:16:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

songkk

新虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
jan1: 金币+2, ★有帮助, 等待回复 2014-08-15 17:28:50
你那画的根本不是流线图，是矢量图。
赞一下 回复此楼
9楼2014-08-15 16:37:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jan1

木虫 (初入文坛)
引用回帖:
9楼: Originally posted by songkk at 2014-08-15 16:37:26
你那画的根本不是流线图，是矢量图。

流线也是有方向的，流线表上箭头不就是矢量图吗？你怎么理解二者的区别呢？谢谢！
赞一下 回复此楼
10楼2014-08-15 17:28:03
