denghongfe金虫 (小有名气)
|
[求助]
关于圆柱体网格划分问题（在Ansys经典界面） 已有1人参与
|
说是圆柱体，其实相当于圆板Φ270×10（单位：mm），由于进行热分析，单元定义为solid70，能不能使用铜钱划分法（见图片所示）？能画的话，望能告知下具体步骤，GUI操作或者APDL程序……在此先万分感谢了！跪求大神指导啊，分不够可以追加，反正马上毕业了，分那么多也没用 1.jpg  2.jpg  3.jpg  4.jpg |
回复此楼» 猜你喜欢
极限拉扯，如何抉择
已经有15人回复
-
申请科研项目纯靠实力能成功吗？
已经有8人回复
-
中科院海洋所招收海洋材料相关领域博士研究生及研究助理
已经有4人回复
-
40+中年人失业后，还能找到好工作吗？
已经有3人回复
-
二审4个多月了还是Awaiting Reviewer Scores
已经有4人回复
-
OpenAI又攻克数学难题了，离AI做有机合成还有多远？
已经有13人回复
-
课题组会帮你通过考核么？
已经有7人回复
-
入职后第一次管课题组的专利缴费，对账才发现官费比别人多掏了一倍
已经有6人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有9人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有10人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请教hypermesh划分网格的问题
已经有5人回复
- 网格部分 y+是怎么定义的
已经有4人回复
- 钢管混凝土构件网格划分
已经有4人回复
- 怎么对同一个体的不同部位划分不同疏细的网格？
已经有4人回复
- ANSYS 单元畸形 不能划分网格
已经有7人回复
- 六面体网格划分
已经有7人回复
- 求助——圆柱内套一个小圆柱的网格优化(用ICEM划分)
已经有11人回复
- cfd 多域网格划分
已经有10人回复
- 一个圆柱体的网格划分问题
已经有6人回复
- ANSYS变截面圆柱体网格划分，求指导
已经有6人回复
- ansys网格划分的一些问题
已经有7人回复
- ansys网格划分
已经有5人回复
- ansys细长圆柱体网格划分
已经有8人回复
- fluent圆柱网格问题
已经有3人回复
- 矩形体的网格如何划分？
已经有11人回复
- 长方体和圆柱体的结合图形怎么划分网格
已经有11人回复
哈喽好
木虫 (正式写手)
- 应助: 4 (幼儿园)
- 金币: 3113.5
- 散金: 549
- 红花: 2
- 帖子: 451
- 在线: 118.9小时
- 虫号: 3193182
- 注册: 2014-05-09
- 性别: GG
- 专业: 传热传质学
2楼2015-04-10 22:57:37
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
【答案】应助回帖
感谢参与，应助指数 +1
|

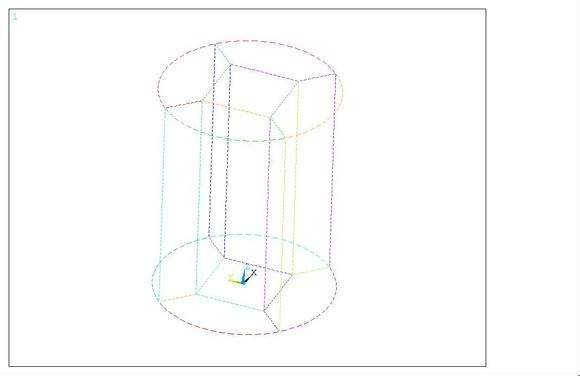

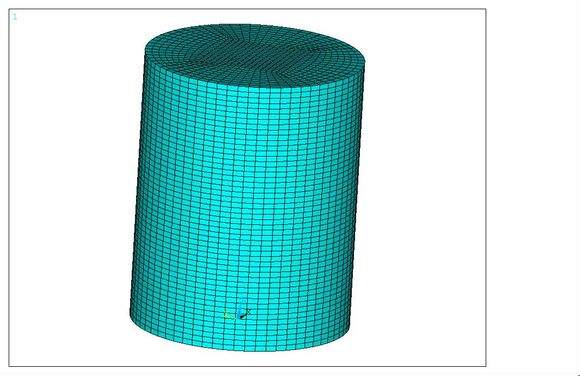

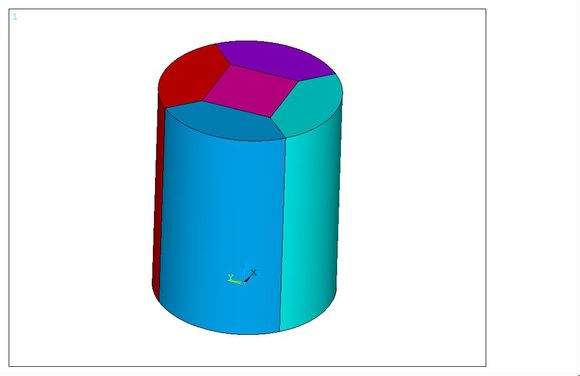

可以有多种做法，比如： 1 先创建一个圆柱体和一个立方体，立方体位于圆柱体的中间。 2 对两个体积进行 Overlap 操作，这样将生成一个立方体 (原来的立方体) 和一个中间被挖去立方体的空心圆柱。 3 移动和旋转工作平面坐标系，使其原点位于立方体顶面的一个角点处，Wx 轴指向立方体顶面对角处的顶点，Wx-Wy 平面与立方体顶面垂直。 4 使用工作平面对空心圆柱进行切割。 5 操作类似步骤 4 和 5 ，但是换为立方体顶面的另一对顶点。 这样就得到你图 1 和 图 2 所示的结果了，共 5 个六面体体积。然后设置单元属性和尺寸，就可以生成如图 3 和图 4 的网格了。 |
3楼2015-04-11 07:52:49
denghongfe
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 558.5
- 散金: 96
- 帖子: 134
- 在线: 52.6小时
- 虫号: 2681119
- 注册: 2013-09-25
- 专业: 凝聚态物性 II ：电子结构
4楼2015-04-11 11:17:57
denghongfe
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 558.5
- 散金: 96
- 帖子: 134
- 在线: 52.6小时
- 虫号: 2681119
- 注册: 2013-09-25
- 专业: 凝聚态物性 II ：电子结构
5楼2015-04-11 11:18:38
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
denghongfe: 金币+25, ★★★★★最佳答案 2015-04-11 21:02:35
denghongfe: 金币+25, ★★★★★最佳答案 2015-04-11 21:02:35
|
旋转和移动工作平面的操作都在 Utility Menu > Workplane 下面，其中列出了对工作平面进行操作的所以选项，特别是：点击 Offset WP by Increments 菜单项可以打开一个对话框，也可以设置和执行对工作平面进行移动和旋转的许多选项， 你自己摸索一下吧，不难的。 至于前面图形中的单元，也可以是 solid70 单元。 高斯热源部分则只能使用 APDL 编程，使用 GUI 方式是很困难或无法进行的。 |
6楼2015-04-11 15:05:03
WashingGong
金虫 (著名写手)
- 应助: 0 (幼儿园)
- 金币: 16794.7
- 散金: 20
- 红花: 2
- 帖子: 1856
- 在线: 170.1小时
- 虫号: 2307033
- 注册: 2013-02-28
- 性别: GG
- 专业: 传动机械学
7楼2015-04-12 12:30:11
denghongfe
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 558.5
- 散金: 96
- 帖子: 134
- 在线: 52.6小时
- 虫号: 2681119
- 注册: 2013-09-25
- 专业: 凝聚态物性 II ：电子结构
8楼2015-04-13 16:22:59
