[交流] 矩形体的网格如何划分？

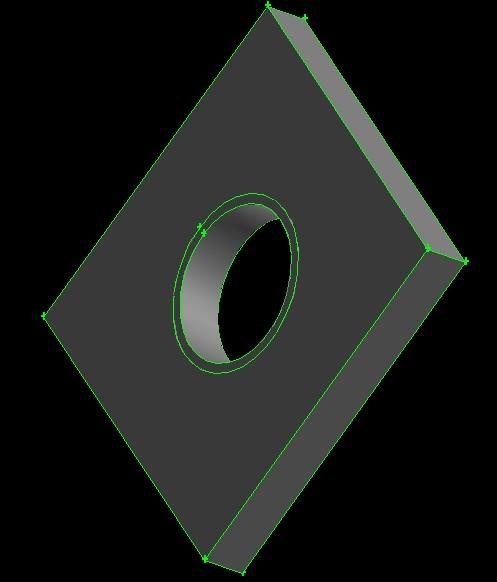

模型中环形柱可以采用cooper网格划分方法。长方体是被圆柱体spiit形成的体，已经不可采用cooper方法划分，在这里应该如何对这个体进行网格划分？


[ Last edited by 宝贝NO1 on 2012-10-30 at 09:46 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼2012-10-30 09:39:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheersend

至尊木虫 (著名写手)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+2, 谢谢参与 2012-10-30 21:49:58
宝贝NO1: 金币+1, 谢谢哦！ 2012-10-31 08:17:29
还是可以COOPER的，先用PAVE把环形部分画出来面网格，然后COOPER
赞一下 回复此楼
2楼2012-10-30 14:37:22
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一块小红布

新虫 (小有名气)
引用回帖:
2楼: Originally posted by cheersend at 2012-10-30 14:37:22
还是可以COOPER的，先用PAVE把环形部分画出来面网格，然后COOPER

正解
回复此楼
3楼2012-10-30 16:12:56
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+1, 谢谢参与 2012-10-30 21:50:09
这不能cooper？楼主说笑呢！面网格pave+体网格cooper=成功
赞一下 回复此楼
4楼2012-10-30 21:09:16
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宝贝NO1

木虫 (著名写手)
引用回帖:
2楼: Originally posted by cheersend at 2012-10-30 14:37:22
还是可以COOPER的，先用PAVE把环形部分画出来面网格，然后COOPER

如果在长方体上很多这样的圆环柱，还可以cooper吗？
赞一下 回复此楼
5楼2012-10-30 22:25:46
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宝贝NO1

木虫 (著名写手)
引用回帖:
4楼: Originally posted by 5超7 at 2012-10-30 21:09:16
这不能cooper？楼主说笑呢！面网格pave+体网格cooper=成功

如果在长方体上很多这样的圆环柱，还可以cooper吗？
赞一下 回复此楼
6楼2012-10-30 22:25:53
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tacaro

至尊木虫 (知名作家)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
宝贝NO1: 金币+1, 谢谢哦！ 2012-10-31 08:18:45
可以用面map+体cooper
赞一下 回复此楼
7楼2012-10-31 07:00:46
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
宝贝NO1: 金币+1, 谢谢哦！ 2012-10-31 08:17:47
引用回帖:
6楼: Originally posted by 宝贝NO1 at 2012-10-30 22:25:53
如果在长方体上很多这样的圆环柱，还可以cooper吗？...

可以的，只要在面上生成好pave形式的网格就可以cooper了
赞一下 回复此楼
8楼2012-10-31 07:52:03
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宝贝NO1

木虫 (著名写手)
引用回帖:
7楼: Originally posted by tacaro at 2012-10-31 07:00:46
可以用面map+体cooper

你楼下的说是pave ，两者都可以吗？还是只有一种方法？
赞一下 回复此楼
9楼2012-10-31 08:18:39
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宝贝NO1

木虫 (著名写手)
引用回帖:
8楼: Originally posted by 5超7 at 2012-10-31 07:52:03
可以的，只要在面上生成好pave形式的网格就可以cooper了...

pave选择的面，是圆环柱的外表面吧？还是其他的面？
赞一下 回复此楼
10楼2012-10-31 08:20:19
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
10楼: Originally posted by 宝贝NO1 at 2012-10-31 08:20:19
pave选择的面，是圆环柱的外表面吧？还是其他的面？...

额~是你几何体的上表面
赞一下 回复此楼
11楼2012-10-31 08:30:47
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheersend

至尊木虫 (著名写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
宝贝NO1: 金币+1, 有用！ 2012-10-31 15:41:17
xiegangmai: 金币+1, 谢谢参与 2012-11-01 19:45:51
引用回帖:
10楼: Originally posted by 宝贝NO1 at 2012-10-31 08:20:19
pave选择的面，是圆环柱的外表面吧？还是其他的面？...

PAVE选择环形面PAVE
这种环形的面不一定能MAP或者SUBMAP出来的
赞一下 回复此楼
12楼2012-10-31 10:55:24
