[求助] 合金拉伸曲线图分析 已有1人参与

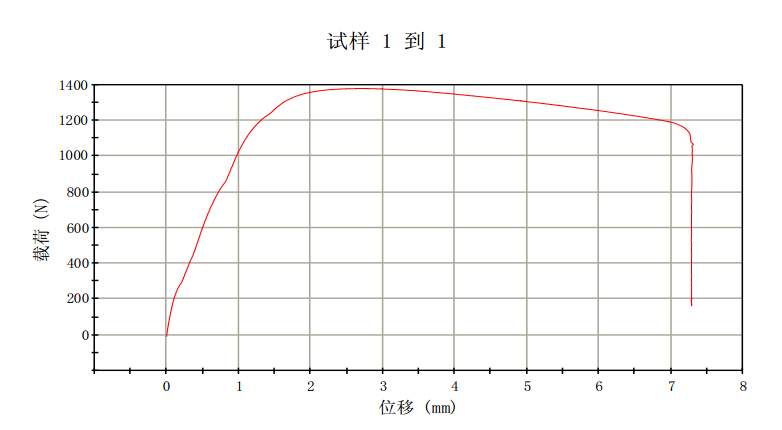

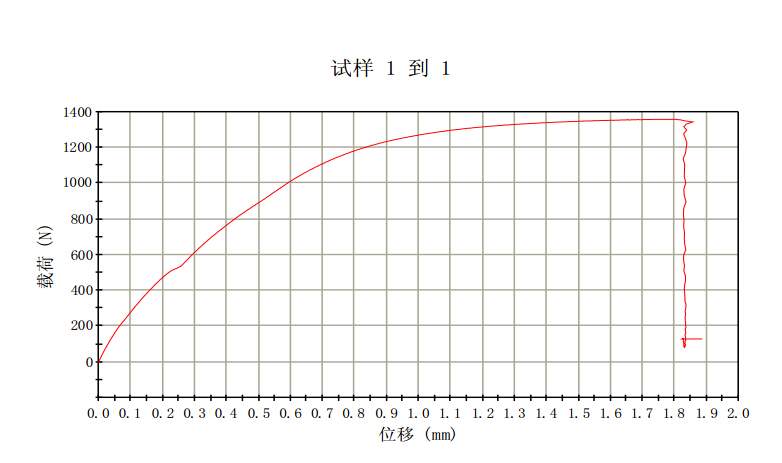

我想问问这两张图该怎么分析啊，跟我们平常见到的应力应变曲线图不一样啊，没有屈服阶段，弹性阶段感觉也不明显，图1拉伸速率设定的1mm/min,图2设定的是0.3mm/min,材料是SnBi系钎料合金。学焊接的怎么开始搞金属了。。。Σ( ° △ °|||)︴

合金拉伸曲线图分析


合金拉伸曲线图分析-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-04-09 14:51:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

single7194

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
一般都是做应力-应变曲线，LZ先通过公式转化为真应力-真应变以后再看结果呢？
赞一下 回复此楼
炼金术士
2楼2015-04-09 16:06:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小偷爸爸

木虫 (正式写手)
“学焊接的怎么开始搞金属了。。。”楼主这话说的我好奇怪啊
还有同意二楼
赞一下 回复此楼
3楼2015-04-09 19:53:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LQviolet

银虫 (初入文坛)
引用回帖:
3楼: Originally posted by 小偷爸爸 at 2015-04-09 19:53:37
“学焊接的怎么开始搞金属了。。。”楼主这话说的我好奇怪啊
还有同意二楼

本身是搞加工焊接方面的，可是感觉自己一直在材料的熔炼分析之类的研究，转变方向了的赶脚
赞一下 回复此楼
4楼2015-04-10 09:18:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LQviolet

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by single7194 at 2015-04-09 16:06:15
一般都是做应力-应变曲线，LZ先通过公式转化为真应力-真应变以后再看结果呢？

我在电脑上用origin转化了一下，图像也长这样，就是横纵坐标的数值变化了，那该怎么分析这个曲线呢，比如说弹性阶段怎么定义，或者是有没有屈服阶段这么一说呢
赞一下 回复此楼
5楼2015-04-10 13:04:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

single7194

木虫 (正式写手)
引用回帖:
5楼: Originally posted by LQviolet at 2015-04-10 13:04:32
我在电脑上用origin转化了一下，图像也长这样，就是横纵坐标的数值变化了，那该怎么分析这个曲线呢，比如说弹性阶段怎么定义，或者是有没有屈服阶段这么一说呢...

弹性阶段是应力对应变的增加呈现比例性增加的阶段，LZ求导看下这个趋势持续的范围应该可以定义为弹性阶段。仪器测量出来的曲线一般会有一些误差的，不会是很理想的线性。个人觉得你的曲线还是能看出弹性阶段的。
材料屈服到断裂阶段没有明显的突变，应该是塑性表较好的缘故。通过塑性的定义公式处理发生屈服以后的应力-应变曲线数据，找到恒定值阶段的应力-应变区间，就是均匀塑性变化阶段，一般是屈服点之后一段距离，数值上应该是应力变化率对应变的导数。LZ查阅资料看吧，我都很久没做了，生疏了，有些说法可能也不准确了。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

LQviolet
炼金术士
6楼2015-04-10 16:31:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LQviolet

银虫 (初入文坛)
送红花一朵
引用回帖:
6楼: Originally posted by single7194 at 2015-04-10 16:31:14
弹性阶段是应力对应变的增加呈现比例性增加的阶段，LZ求导看下这个趋势持续的范围应该可以定义为弹性阶段。仪器测量出来的曲线一般会有一些误差的，不会是很理想的线性。个人觉得你的曲线还是能看出弹性阶段的。
...

好的，谢谢啦，我还是要多看看这方面的资料
赞一下 回复此楼
7楼2015-04-10 17:35:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cpu8255

铁虫 (初入文坛)
金属材料屈服现象分两种，一种是有明显的屈服现象，另一种是没有屈服现象，你给出的两张照片属于没有屈服现象。这种材料的屈服强度可以人为定义，有3种方法：规定总延伸强度Rt0.5、规定塑形延伸Rp0.2、规定残余延伸强度Rr0.2。
赞一下 回复此楼
8楼2015-06-15 16:16:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
