[求助] 如何分析真应力应变曲线? 已有3人参与

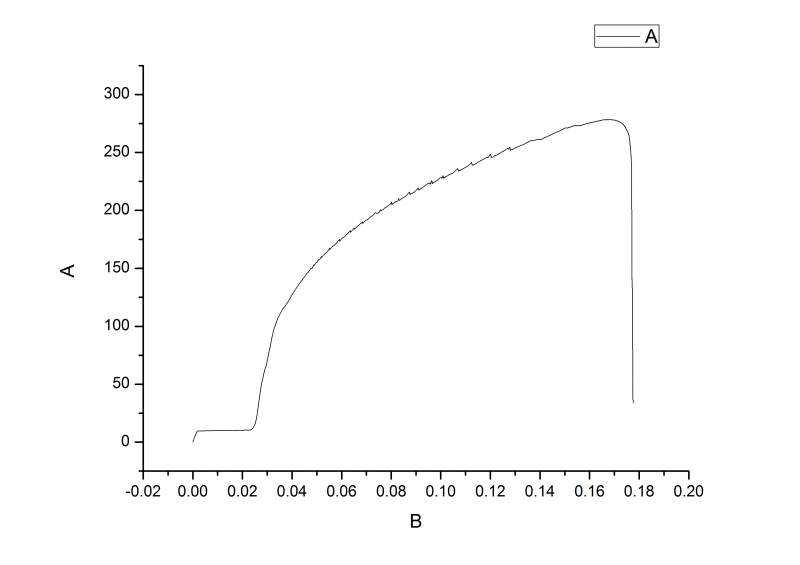

可以从真应力应变曲线中看出什么?例如抗拉强度,延伸率,塑性等等不同的曲线怎么比较??比如下图,能就图大致教我一下怎么分析吗??

如何分析真应力应变曲线?
1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

自由自在````

铜虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
找篇相关文献看看,我们分析这类曲线就只关注其屈服强度,抗压强度还有塑性变形量
,,,
2楼2014-03-15 11:43:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xyzcjcz

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by 自由自在```` at 2014-03-15 11:43:42
找篇相关文献看看,我们分析这类曲线就只关注其屈服强度,抗压强度还有塑性变形量

文献上一般只说是屈服强度多少 抗压强度多少 等……但我不知道他是怎么来的。哪些信息可以说明什么,从文献中看不出来,而 教材中只有工程应力应变曲线
3楼2014-03-15 12:54:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

感谢参与,应助指数 +1
从图中看出,屈服应力(此处定义为塑性变形0.2%处对应的应力)为100左右,拉伸极限应力为275左右,最大延伸率为0.17即17%。
此材料无明显的屈服点。
4楼2014-03-15 14:46:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xyzcjcz

铜虫 (小有名气)

引用回帖:
4楼: Originally posted by peterflyer at 2014-03-15 14:46:02
从图中看出,屈服应力(此处定义为塑性变形0.2%处对应的应力)为100左右,拉伸极限应力为275左右,最大延伸率为0.17即17%。
此材料无明显的屈服点。

是不是 真应力应变曲线和工程应力应变曲线是一样看的??因为你得出的这些数据如果用工程应力应变曲线看的话 也是一样的……
5楼2014-03-15 22:13:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

l260424753

金虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
看上交大出版的材料科学基础,第五章形变,这个北科大考研考过,我忘了。

[ 发自手机版 http://muchong.com/3g ]
向前冲
6楼2014-03-16 07:27:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

引用回帖:
5楼: Originally posted by xyzcjcz at 2014-03-15 22:13:49
是不是 真应力应变曲线和工程应力应变曲线是一样看的??因为你得出的这些数据如果用工程应力应变曲线看的话 也是一样的……...

在ε很小时,ln(1+ε)≈ε,将工程应力-应变的相关规定近似套在真应力-应变曲线上可得到近似结果。
7楼2014-03-16 08:04:08
