[求助] 如何分析力-位移曲线已有3人参与

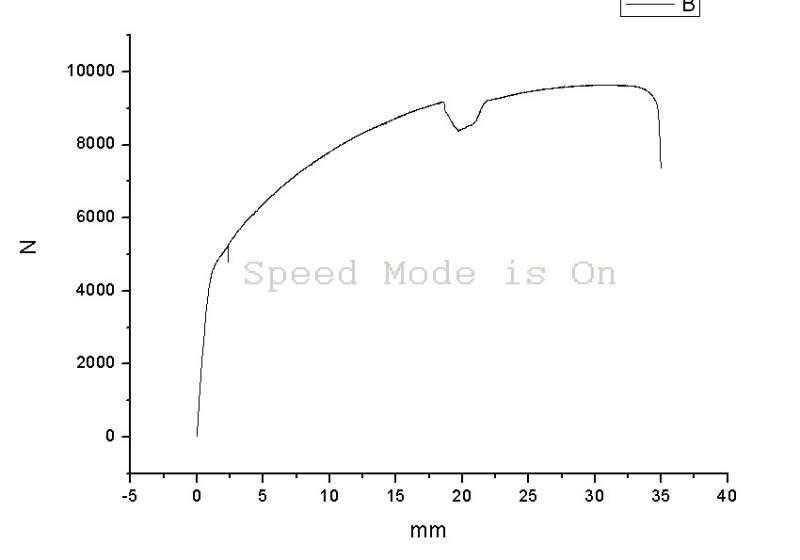

各位：我做的拉伸曲线，如下图所示，其中去掉引申计时力值下降，中间有一部分由于试样的原因力值也下降了，各位有什么好的办法将其中的数据除去吗？还有，如何转化成工程应力-工程应变和真应力-真应变曲线？
如何分析力-位移曲线
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2014-02-24 21:18:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaskyy

铁杆木虫 (知名作家)

小米虫首席专家

【答案】应助回帖

感谢参与，应助指数 +1
读取数据之前可以设置应力－应变值的、但是你现在没有数据了。怎么处理呢？如果有数据，可以根据力－强度－截面积进行换算的、
赞一下 回复此楼
张无忌问道：你为甚么叹气？小昭道：你真正舍不得的人多着呢。峨嵋派的周姑娘，汝阳王府的郡主娘娘，将来不知道还有多少。你心中怎会挂念着我这个小丫头？
2楼2014-02-25 13:35:18
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phoenix7573

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
1.第一个是因为去除引伸计的时候是处于位移控制的hold状态，因此力会下降，这个时候测试软件应该会跳出一个窗口让你点确定，你可以先点确定以后再去把引伸计摘掉，点得越快这个下降就越小。
但是要注意安全，这不是一个推荐的步骤，这个下降也不影响你测试的准确度。
理由：拉伸要测的是，弹性模量，屈服强度，抗拉强度，前两者跟应变有很大关系，所以需要用引伸计来测量应变。过了屈服点以后，抗拉强度测量跟应变没有什么关系了，因此有没有这个下降都不影响你测的抗拉强度。

如果不想要的话，可以将原始数据导出来，在orgin中把这个部分去掉。

2.这个明显是有操作失误，夹具松动或者是试样打滑，也有可能试样内部有些小的开裂。
  建议检查设备和试样，确认操作有没有什么问题。
赞一下 回复此楼
3楼2014-02-26 13:08:05
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phoenix7573

金虫 (著名写手)

【答案】应助回帖

3.工程应力等于载荷/原始截面积，工程应变就是引伸计测出来的应变
真应力真应变需要能同时测量试样纵向和横向的变形，如果没有的话貌似是没辙。
也有公式说真应变=ln（1+e），真应力=工程应力（1+e）
赞一下 回复此楼
4楼2014-02-26 13:11:28
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gleeble

木虫 (正式写手)
引用回帖:
3楼: Originally posted by phoenix7573 at 2014-02-26 13:08:05
1.第一个是因为去除引伸计的时候是处于位移控制的hold状态，因此力会下降，这个时候测试软件应该会跳出一个窗口让你点确定，你可以先点确定以后再去把引伸计摘掉，点得越快这个下降就越小。
但是要注意安全，这不是 ...

谢谢，提醒
回复此楼
5楼2014-02-26 15:36:58
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yvpft00

木虫 (著名写手)

【答案】应助回帖

真实应力=工程应力*（1+工程应变）
真实应变=ln(1+工程应变）
赞一下 回复此楼
6楼2020-01-09 16:34:22
