[求助] 拉伸曲线下的面积计算 已有1人参与

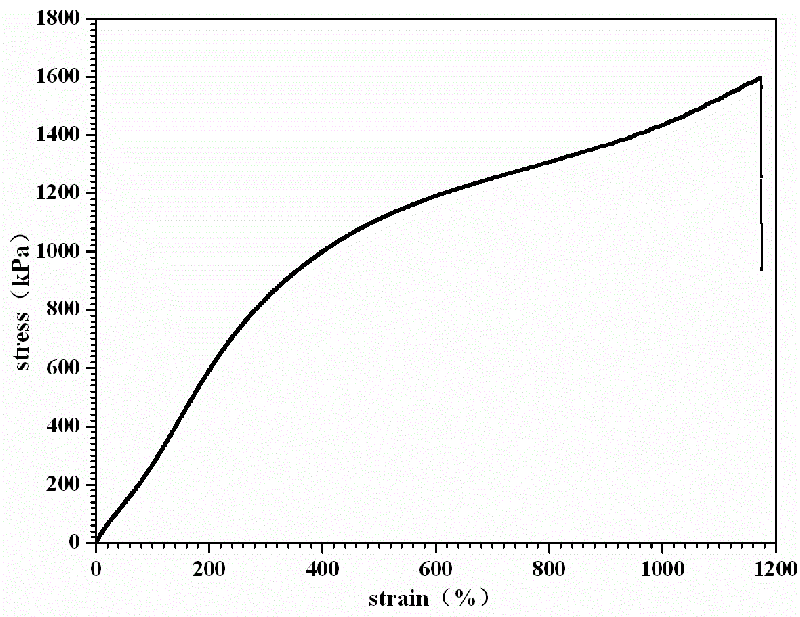

产物测出的应力应变曲线要计算拉伸时做的功，要计算曲线下面的面积，该怎么计算，有没有直接用软件计算出来的？

拉伸曲线下的面积计算
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-06-27 11:04:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zhengyongyb

金虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
零点一度: 金币+3 2014-06-30 08:26:11
最简单的是getdata，可以满足你的要求几秒钟给你弄出来
赞一下(1人) 回复此楼
9楼2014-06-29 15:26:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★
感谢参与，应助指数 +1
零点一度: 金币+1 2014-06-27 19:01:15
根据测出的应力应变曲线，进行数值积分即可，采用矩形、梯形或汤普逊公式均可。
赞一下 回复此楼
2楼2014-06-27 18:57:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

零点一度

木虫 (小有名气)
引用回帖:
2楼: Originally posted by peterflyer at 2014-06-27 18:57:22
根据测出的应力应变曲线，进行数值积分即可，采用矩形、梯形或汤普逊公式均可。

积分的话，是用软件，还是用数学推导？图上的单位要换算吗
赞一下 回复此楼
3楼2014-06-27 19:00:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★
零点一度: 金币+2 2014-06-27 19:15:37
引用回帖:
3楼: Originally posted by 零点一度 at 2014-06-27 19:00:58
积分的话，是用软件，还是用数学推导？图上的单位要换算吗...

要先根据实验数据，整理出应力与应变的一一对应的数据组合，然后以此采用高数中的数值积分公式进行计算，可以用EXCEL或Origin进行辅助计算。
赞一下 回复此楼
4楼2014-06-27 19:10:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

零点一度

木虫 (小有名气)
引用回帖:
4楼: Originally posted by peterflyer at 2014-06-27 19:10:35
要先根据实验数据，整理出应力与应变的一一对应的数据组合，然后以此采用高数中的数值积分公式进行计算，可以用EXCEL或Origin进行辅助计算。...

对应的数据组合原始数据里都有，origin里可以直接得到area，不知道那个可不可以直接用？
赞一下 回复此楼
5楼2014-06-27 19:15:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
5楼: Originally posted by 零点一度 at 2014-06-27 19:15:29
对应的数据组合原始数据里都有，origin里可以直接得到area，不知道那个可不可以直接用？...

如果有引伸计，拉伸曲线数据可靠，当然可以用了。
赞一下 回复此楼
6楼2014-06-27 19:45:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

零点一度

木虫 (小有名气)
引用回帖:
6楼: Originally posted by peterflyer at 2014-06-27 19:45:36
如果有引伸计，拉伸曲线数据可靠，当然可以用了。...

麻烦专家解释的清楚点，我还是不太理解。。
赞一下 回复此楼
7楼2014-06-27 19:53:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
7楼: Originally posted by 零点一度 at 2014-06-27 19:53:31
麻烦专家解释的清楚点，我还是不太理解。。...

力学试验机如果不加引伸计，实验数据就不可靠。
赞一下 回复此楼
8楼2014-06-27 21:49:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

零点一度

木虫 (小有名气)
引用回帖:
9楼: Originally posted by zhengyongyb at 2014-06-29 15:26:08
最简单的是getdata，可以满足你的要求几秒钟给你弄出来

getdata只能得到点对应的数值，这些我的原始数据都有啊，怎么能算出曲线下面的面积呢
赞一下 回复此楼
10楼2014-06-30 09:45:24
