[求助]
关于金属板材拉伸曲线的问题 已有5人参与
|
|||
|

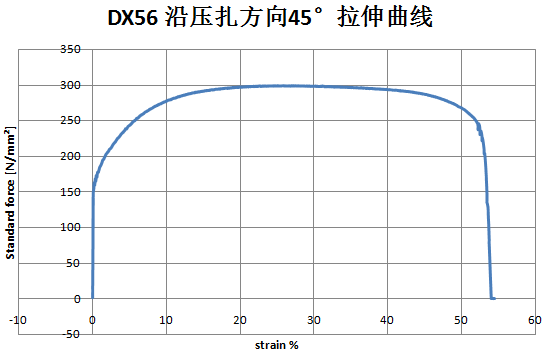

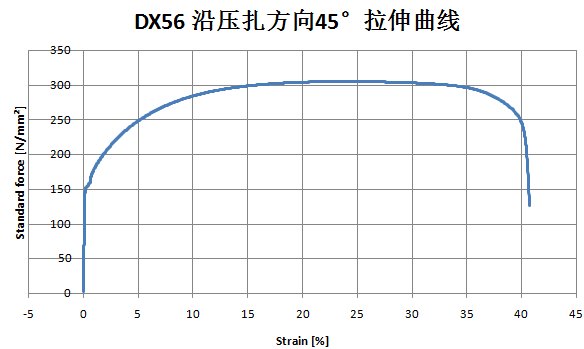

前辈们好，我做的一个DX56板材沿压扎方向45°角的拉伸测试，最后曲线显示的断裂后总伸长率，与公司之前做的该材料45°角的拉伸曲线的总伸长率不同。但是屈服强度和强度极限等其他指标是一致的。而且，我做了3次平行试验，3次自己做的结果都差不多，但是都是和公司之前做的总伸长率不同。这是有什么原因吗？ 另外，我还做了600DP板材的45°拉伸测试，最后，貌似还未达到理论强度极限（不过也比较接近了），材料已经断裂。但是公司做的600DP材料沿压扎方向的拉伸测试，材料是过了理论强度极限之后才发生的断裂。我知道板材的力学性能可能存在各向异性，但是结果有这么明显吗？换句话说，不知道我做出来的结果是否正常？由于我需要得到材料在强度极限下的伸长率（也就是均匀伸长率），如果我得出的结果是正常的话，那么从我做出来的45°实验曲线上看，均匀伸长率是否就等于最后的断裂伸长率（也就是总伸长率）？还是应该取理论强度极限计算出来的理论均匀伸长率？ 附件中是我自己做的DX56，600DP材料的45°方向拉伸曲线以及公司做的DX56材料45°拉伸曲线和600DP压扎方向拉伸曲线。 请各位高手们帮帮忙~谢谢！ PS:之所以需要知道伸长率这些参数，是为了带入一套模拟程序，模拟金属板材扩孔试验的扩孔率。  公司做的600DP 压扎方向拉伸测试.png  公司做的DX56 45度方向拉伸测试.png  自己做的600DP 45°方向拉伸测试.png  自己做的DX56 45°方向拉伸测试.png |
回复此楼» 收录本帖的淘帖专辑推荐
 百宝箱 |
» 猜你喜欢
不自信的我
已经有11人回复
-
北核录用
已经有3人回复
-
要不要辞职读博？
已经有6人回复
-
实验室接单子
已经有3人回复
-
磺酰氟产物，毕不了业了！
已经有8人回复
-
求助:我三月中下旬出站，青基依托单位怎么办？
已经有10人回复
-
26申博（荧光探针方向，有机合成）
已经有4人回复
-
论文终于录用啦！满足毕业条件了
已经有26人回复
-
2026年机械制造与材料应用国际会议 （ICMMMA 2026）
已经有4人回复
-
Cas 72-43-5需要30g，定制合成，能接单的留言
已经有8人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 金属材料拉伸曲线-真实还是名义？
已经有10人回复
- 板材轧制方向并不平直，请教各位如何切取拉伸试样？
已经有3人回复
- 拉伸曲线的相关问题
已经有11人回复
- 不锈钢的拉伸曲线【疑惑】
已经有11人回复
- 关于拉伸的引伸计问题
已经有8人回复
- 拉伸曲线某一点的具体含义
已经有11人回复
- 拉伸曲线要怎么求得屈服强度？
已经有3人回复
- 谁能帮我 解释一下这个高温拉伸曲线
已经有13人回复
- 拉伸实验材料不够，试样尺寸如何确定？
已经有5人回复
- 拉伸使用引伸计的问题
已经有16人回复
- 请问为什么拉伸比压缩更容易破坏材料？
已经有10人回复
- 铝合金拉伸应力应变曲线怪异形状分析
已经有12人回复
- 关于拉伸模量的问题
已经有50人回复
- 关于拉伸曲线的伸长率问题
已经有9人回复
- 关于铝合金板材拉伸实验中的弹性模量结果
已经有24人回复
- 应力应变拉伸曲线的处理
已经有8人回复
- 拉伸应力应变曲线
已经有26人回复
- 【交流】力学拉伸曲线断裂时曲线向下走是怎么回事
已经有9人回复
- 【求助】不锈钢拉伸曲线为什么没有屈服平台？
已经有14人回复
- 【求助】拉伸试验的 结果 个代表什么？？
已经有10人回复
- 【讨论】拉伸试样问题
已经有13人回复
- 【求助】带V型缺口拉伸试样的拉伸曲线-求助！！
已经有4人回复
- 【求助】为什么此拉伸应力-应变曲线如此怪异？
已经有25人回复
- 【求助】拉伸实验结果怎么分析
已经有7人回复
痛并快乐着
金虫 (小有名气)
- 应助: 41 (小学生)
- 金币: 1354.2
- 红花: 2
- 帖子: 225
- 在线: 36.4小时
- 虫号: 329959
- 注册: 2007-03-24
- 性别: GG
- 专业: 金属结构材料
10楼2014-10-20 10:36:12
2楼2014-10-15 21:03:44
phoenix7573
金虫 (著名写手)
- MM-EPI: 1
- 应助: 231 (大学生)
- 金币: 2224.2
- 散金: 4
- 红花: 35
- 帖子: 1108
- 在线: 484小时
- 虫号: 716092
- 注册: 2009-03-06
- 专业: 金属材料的力学行为
3楼2014-10-16 10:10:57
starior
金虫 (小有名气)
- 应助: 51 (初中生)
- 金币: 3078.1
- 红花: 1
- 沙发: 1
- 帖子: 269
- 在线: 39.4小时
- 虫号: 3378567
- 注册: 2014-08-22
- 性别: GG
- 专业: 钢铁冶金
4楼2014-10-16 11:17:51
5楼2014-10-16 15:13:33
6楼2014-10-16 15:15:11
lhs2057
金虫 (小有名气)
- 应助: 35 (小学生)
- 金币: 5792.2
- 散金: 100
- 帖子: 135
- 在线: 100.6小时
- 虫号: 291177
- 注册: 2006-10-29
- 专业: 金属材料的力学行为
7楼2014-10-16 20:45:17
8楼2014-10-16 23:59:03
lxw432322
铜虫 (正式写手)
- 应助: 24 (小学生)
- 金币: 2103.2
- 散金: 30
- 红花: 8
- 帖子: 670
- 在线: 145小时
- 虫号: 804333
- 注册: 2009-07-06
- 专业: 金属材料的力学行为
【答案】应助回帖
★
搞神男: 金币+1, ★★★很有帮助 2014-10-22 00:51:51
搞神男: 金币+1, ★★★很有帮助 2014-10-22 00:51:51
|
1.下次发图，能不能发在一起啊，两组曲线4张图，还非要隔开，看着好累 2.试样标据选取和引伸计量程，对均匀伸长率不会有明显影响（前提是加持段那些的尺寸符合标准），对断后伸长率会有明显影响，国外标准不知，国内可参考看GB228 3.600dp是啥东东？不熟，不过看你做那个拉伸曲线，到最大力就马上断了？那还有缩颈吗？最大力伸长率么就是最大力的伸长率，至于均匀伸长率和最大力伸长率是否有区别，我之前一直以为是一样的，但对于你的材料，我就不知道了 4.加载速率和加载温度，对有些材料拉伸曲线也有一定影响，请查对你和公司的试验参数 5.搞清楚你和公司做的，到底是工程应力应变曲线，还是真实应力应变曲线，一般真实的会比工程的偏左上方一些些 |
9楼2014-10-19 21:52:57
