[求助] 计算六方体系能带图需要怎样设置k点呢？ 已有2人参与

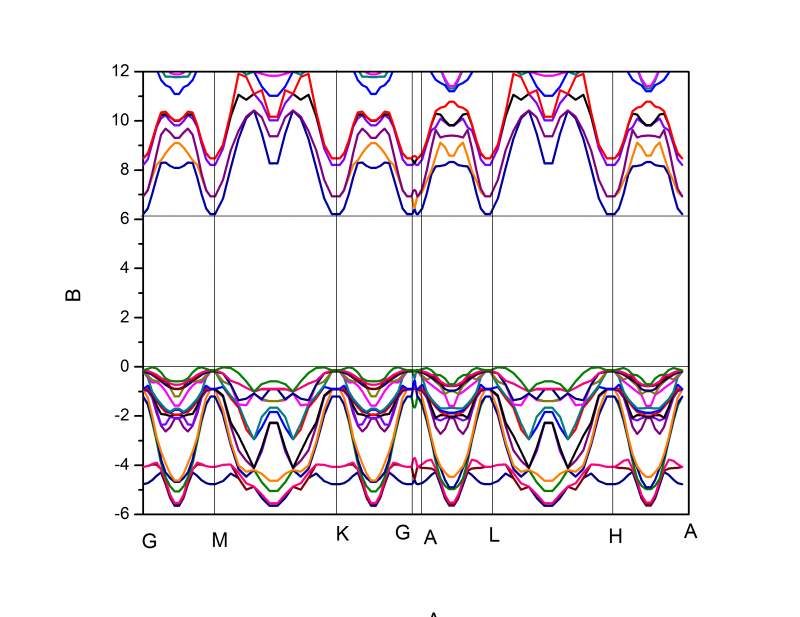

图为a-LiAlO2的惯用胞能带图
目前只知道计算六方体系时需要将G点包括进去，但是得到的能带图很不理想，请问k点应该怎么取？图一中高对称点走向为G-A-H-K-G-M-L-H，其中HK，ML重合。图二换了一种高对称点的走法，虽然高对称点分开了，但是图形很难理解 呀……请高手赐教
（我是新手，谢谢！）

计算六方体系能带图需要怎样设置k点呢？


计算六方体系能带图需要怎样设置k点呢？-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-27 10:22:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skydark

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ljw4010: 金币+2, 谢谢交流！ 2015-03-27 20:19:01
煤煤煤-煤球: 金币+5, ★有帮助 2015-03-28 19:38:36
?????CONTCAR?n???D?Q?? xcrysden ???x??CONTCAR.xsf ?n
????xcrysden???_ CONTCAR.xsf
????xcrysden?????Д?K???g?????Q?c
?????????KPOINTS?n?O?????K?c·??
赞一下 回复此楼
2楼2015-03-27 12:33:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

煤煤煤-煤球

金虫 (初入文坛)
???????:
2?: Originally posted by skydark at 2015-03-27 12:33:54
?????CONTCAR?n???D?Q?? xcrysden ???x??CONTCAR.xsf ?n
????xcrysden???_ CONTCAR.xsf
????xcrysden?????Д?K???g?????Q?c
?????????KPOINTS?n?O?????K?c·??

?????????????Щ???????????xcrysden ????????????????????????鷳?????????
赞一下 回复此楼
3楼2015-03-27 14:57:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skydark

木虫 (正式写手)

【答案】应助回帖

★ ★
franch: 金币+2, 谢谢回帖交流。。。。 2015-03-31 09:17:58
引用回帖:
3楼: Originally posted by 煤煤煤-煤球 at 2015-03-27 14:57:03
对不起啊，你说的这些我都不懂……xcrysden 是什么，后面你说的我都不知道麻烦再讲讲好吗？...

你電腦有沒有安裝linux系統? 或虛擬linux系統?
赞一下 回复此楼
4楼2015-03-27 16:28:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

magicmonk

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
franch: 金币+2, 谢谢回帖交流。。。。 2015-03-31 09:17:44
把你的POSCAR给出来
赞一下 回复此楼
我们最深的恐惧不是我们能力不够，我们最深的恐惧是能力超越了极限。
5楼2015-03-28 10:18:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

煤煤煤-煤球

金虫 (初入文坛)
引用回帖:
4楼: Originally posted by skydark at 2015-03-27 16:28:48
你電腦有沒有安裝linux系統? 或虛擬linux系統?...

对不起啊，我们是使用SSH软件连接服务器提交任务的，不用自己的电脑做计算，所以这应该算是虚拟Linux吧？
赞一下 回复此楼
6楼2015-03-28 11:17:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

煤煤煤-煤球

金虫 (初入文坛)
引用回帖:
5楼: Originally posted by magicmonk at 2015-03-28 10:18:11
把你的POSCAR给出来

System=LiAlO2
   1.00000000000000
     2.4465396477817505   -1.4125103242298864    0.0000000000000000
     0.0000000000000000    2.8250206484597729    0.0000000000000000
     0.0000000000000000    0.0000000000000000   14.3489245520107875
   Li   O    Al
     3     6     3
Direct
  0.0000000000000000  0.0000000000000000  0.0000000000000000
  0.6666666666666643  0.3333333333333357  0.3333333333333357
  0.3333333333333357  0.6666666666666643  0.6666666666666643
  0.0000000000000000  0.0000000000000000  0.2382153945246372
  0.6666666666666643  0.3333333333333357  0.5715487278579729
  0.3333333333333357  0.6666666666666643  0.9048820611913015
  0.0000000000000000  0.0000000000000000  0.7617846054753628
  0.6666666666666643  0.3333333333333357  0.0951179388086985
  0.3333333333333357  0.6666666666666643  0.4284512721420271
  0.0000000000000000  0.0000000000000000  0.5000000000000000
  0.6666666666666643  0.3333333333333357  0.8333333333333357
  0.3333333333333357  0.6666666666666643  0.1666666666666643

  0.00000000E+00  0.00000000E+00  0.00000000E+00
  0.00000000E+00  0.00000000E+00  0.00000000E+00
  0.00000000E+00  0.00000000E+00  0.00000000E+00
  0.00000000E+00  0.00000000E+00  0.00000000E+00
  0.00000000E+00  0.00000000E+00  0.00000000E+00
  0.00000000E+00  0.00000000E+00  0.00000000E+00
  0.00000000E+00  0.00000000E+00  0.00000000E+00
  0.00000000E+00  0.00000000E+00  0.00000000E+00
  0.00000000E+00  0.00000000E+00  0.00000000E+00
  0.00000000E+00  0.00000000E+00  0.00000000E+00
  0.00000000E+00  0.00000000E+00  0.00000000E+00
  0.00000000E+00  0.00000000E+00  0.00000000E+00
赞一下 回复此楼
7楼2015-03-28 11:22:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

magicmonk

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★
franch: 金币+3, 谢谢回帖交流。。。。 2015-03-31 09:18:17
k-points along high symmetry lines G-L-B1 B-Z-G-X Q-F-P1-Z L-P
16   ! 16 grids
Line-mode
reciprocal
   0.000   0.000   0.000    ! \Gamma
   0.500   0.000   0.000    ! L

   0.500   0.000   0.000    ! L
  0.500  0.186048  -0.186048  ! B_1

0.813952  0.500  0.186048  ! B
   0.500   0.500   0.500    ! Z

   0.500   0.500   0.500    ! Z
   0.000   0.000   0.000    ! \Gamma

   0.000   0.000   0.000    ! \Gamma
0.343024  0.000  -0.343024  ! X

0.656976  0.343024  0.000   ! Q
   0.500   0.500   0.000    ! F

   0.500   0.500   0.000    ! F
0.656976  0.656976  0.186048  ! P_1

0.656976  0.656976  0.186048  ! P_1
   0.500   0.500   0.500    ! Z

   0.500   0.000   0.000    ! L
0.813952  0.343024  0.343024  ! P
赞一下 回复此楼
我们最深的恐惧不是我们能力不够，我们最深的恐惧是能力超越了极限。
8楼2015-03-28 11:43:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

skydark

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
franch: 金币+3, 谢谢回帖交流。。。。 2015-03-31 09:18:26
引用回帖:
6楼: Originally posted by 煤煤煤-煤球 at 2015-03-28 11:17:26
对不起啊，我们是使用SSH软件连接服务器提交任务的，不用自己的电脑做计算，所以这应该算是虚拟Linux吧？...

灌一下MS 或 linux與xcrysden
兩個軟體都可以直接用POSCAR或CONTCAR
幫你判斷K空間的高對稱點
赞一下 回复此楼
9楼2015-03-28 12:15:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

煤煤煤-煤球

金虫 (初入文坛)
引用回帖:
8楼: Originally posted by magicmonk at 2015-03-28 11:43:29
k-points along high symmetry lines G-L-B1 B-Z-G-X Q-F-P1-Z L-P
16   ! 16 grids
Line-mode
reciprocal
   0.000   0.000   0.000    ! \Gamma
   0.500   0.000   0.000    ! L

   0.500   0.000   0 ...

你好，谢谢你的回答，请问你的高对称点是怎么得到的？以及它的走向？我是用MS得到的，以下是我的能带计算时使用的KPOINTS
LiAlO2
16
Line-Mode
Reciprocal
0   0   0
0   1/2   0

0   1/2   0
-1/3  2/3  0

-1/3  2/3  0
0    0    0

0    0    0
0   0   1/2

0   0   1/2
0   1/2   1/2

0   1/2   1/2
-1/3  2/3  1/2

-1/3  2/3  1/2
0    0   1/2
以及进行小处理时的syml文件
8
16 16 16 16 16 16 16
G 0   0   0
M 0  1/2  0
K -1/3 2/3 0
G 0  0  0
A 0  0  0.5
L 0  1/2  1/2
H -1/3  2/3  1/2
A 0  0  0.5
     2.446866805 -1.412699209  0.000000000     0.408685915  0.000000000  0.000000000
     0.000000000  2.825398418  0.000000000     0.204342958  0.353932385  0.000000000
     0.000000000  0.000000000 14.336428592     0.000000000  0.000000000  0.069752379
-5  10
4.4235
这样的高对称点应该怎样进行更改呢？
赞一下 回复此楼
10楼2015-03-28 19:23:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
