[求助] gambit里面两个题交界面网格如何设置啊 已有1人参与

gambit里面两个题交界面网格如何设置啊,两个连着的体,网格生成后,检查不出现啊。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

散漫守望

银虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
朱雀23: 金币+5, ★★★很有帮助 2015-03-30 20:29:07
看你的意思是要两个体之间出现这个面,那么可以把中间这个面设置成wall,这样网格导入到fluent里面肯定是有中间面的。此外你如果是用面切体出现两个体,那么在切的时候别选择connected,就会出现面了。
2楼2015-03-29 10:51:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱雀23

木虫 (小有名气)

引用回帖:
2楼: Originally posted by 散漫守望 at 2015-03-29 10:51:44
看你的意思是要两个体之间出现这个面,那么可以把中间这个面设置成wall,这样网格导入到fluent里面肯定是有中间面的。此外你如果是用面切体出现两个体,那么在切的时候别选择connected,就会出现面了。

我画的模型,现在不能进行布尔运算,我认为有两个情况,一是连接面有问题,而是我用SolidWorks导入gambit需要修补,麻烦下能给说下嘛???给金币。。。
3楼2015-03-29 18:48:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

散漫守望

银虫 (正式写手)

引用回帖:
3楼: Originally posted by 朱雀23 at 2015-03-29 18:48:37
我画的模型,现在不能进行布尔运算,我认为有两个情况,一是连接面有问题,而是我用SolidWorks导入gambit需要修补,麻烦下能给说下嘛???给金币。。。...

你没有截屏,我不知道你画的图有多么复杂,solidworks建的模型有的导进来确实需要好好修补一下,不然两个面是不好连接的。我建议你在SW里面连接好,再导入到gambit里面。如果可以,你附上一张图片什么的,你这样说其实根本不知道到底是什么情况导致不能连接。
4楼2015-03-30 10:38:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱雀23

木虫 (小有名气)

引用回帖:
4楼: Originally posted by 散漫守望 at 2015-03-30 10:38:53
你没有截屏,我不知道你画的图有多么复杂,solidworks建的模型有的导进来确实需要好好修补一下,不然两个面是不好连接的。我建议你在SW里面连接好,再导入到gambit里面。如果可以,你附上一张图片什么的,你这样说 ...

这个我已经连接好了,剩下难题是不能进行布尔运算,我想用大体减去里面小体,不成功啊,困扰我一个多月了啊,愁啊,能说下你的qq吗?
5楼2015-03-30 20:28:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱雀23

木虫 (小有名气)

引用回帖:
4楼: Originally posted by 散漫守望 at 2015-03-30 10:38:53
你没有截屏,我不知道你画的图有多么复杂,solidworks建的模型有的导进来确实需要好好修补一下,不然两个面是不好连接的。我建议你在SW里面连接好,再导入到gambit里面。如果可以,你附上一张图片什么的,你这样说 ...

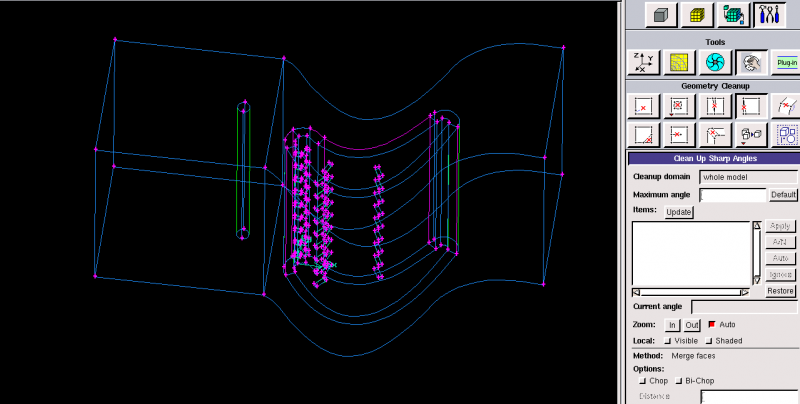

我想用流域减去叶片的体,总是不成功啊,为什么 啊?
gambit里面两个题交界面网格如何设置啊

6楼2015-03-30 20:31:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

散漫守望

银虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
朱雀23: 金币+5 2015-04-11 19:32:01
我懂你的意思了,这样的东西减的时候很容易减不掉的,因为有些地方你看着封闭了,实际没有封闭,对于没有封闭的体是不能减的。建议你在solidworks里面直接减掉,在gambit里面可能不行的。
7楼2015-03-31 10:50:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱雀23

木虫 (小有名气)

引用回帖:
7楼: Originally posted by 散漫守望 at 2015-03-31 10:50:27
我懂你的意思了,这样的东西减的时候很容易减不掉的,因为有些地方你看着封闭了,实际没有封闭,对于没有封闭的体是不能减的。建议你在solidworks里面直接减掉,在gambit里面可能不行的。

关键是我还想要这个体,在外边给叶片局部加密,形成一层边界层,soildworks减掉不是就没了吗?求指点,,,,谢谢。。。。
8楼2015-03-31 15:08:29
