关于能带E-k图的问题 已有3人参与
|

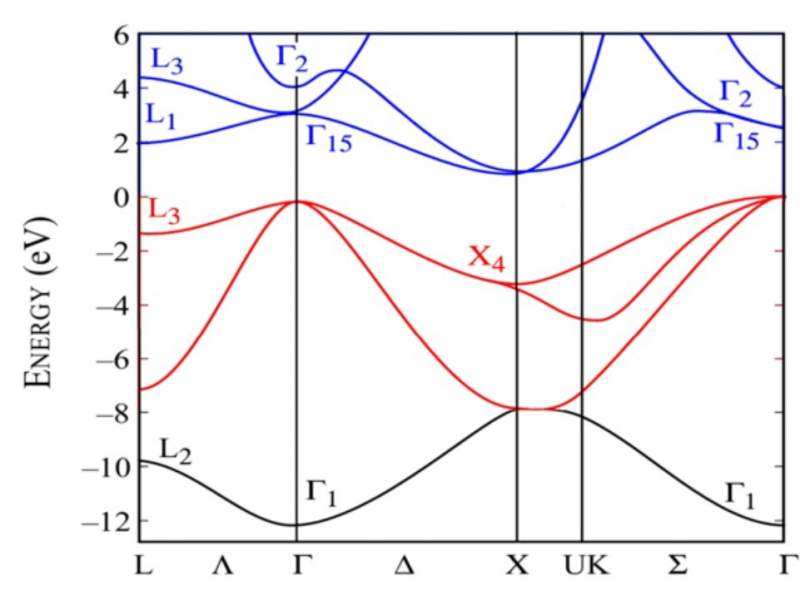

下图是一个晶体的E-k图。有两个地方小妹不是很明白，希望各位大神指点 ：1. 图中那些带数字下标的是什么意思啊 比如L1， L2，delta15之类的，尤其是这些数字是什么意思啊？ 2. 从这个E-k图中 除了可以知道带隙，以及硅是间接半导体外，我们还可以知道哪些有用的东西啊？换句话说，求一个物质的E-k图是为了得到哪些信息呢？ 先谢谢啦   Si.jpg |
回复此楼» 猜你喜欢
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有7人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有7人回复
-
科研人应该花精力去思考如何解决问题，而不是去凝练问题
已经有19人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有8人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有7人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有8人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有8人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有9人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有15人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 计算石墨烯超胞能带居然出现很大的带隙！求指教
已经有14人回复
- VASP态密度分析
已经有14人回复
- 关于Stopping Time的疑问
已经有19人回复
- 关于态密度和能带计算的费米能级不统一的问题
已经有6人回复
- 能带k点间距问题
已经有15人回复
- 大家帮忙看一下这个能带图
已经有17人回复
- 求助VASP能带计算的中断原因
已经有6人回复
- 关于能带三种画法的简单问题，见笑了！
已经有5人回复
- 诚求CASTEP如何计算石墨稀的能带图
已经有16人回复
- 石墨能带图，双极是什么意思？拓扑绝缘体
已经有10人回复
- 用matlab脚本绘制vasp中的能带图
已经有6人回复
- 【交流】有关布里渊区、K空间的问题
已经有11人回复
- 【求助】如何通过能带计算电子和空穴的有效质量
已经有7人回复
- 【求助】PBE0 计算Si、Ge能带结构
已经有9人回复
夕阳西下
金虫 (著名写手)
- 物理EPI: 2
- 应助: 138 (高中生)
- 贵宾: 0.041
- 金币: 9247.1
- 散金: 73
- 红花: 28
- 沙发: 1
- 帖子: 1268
- 在线: 1164.4小时
- 虫号: 220750
- 注册: 2006-03-20
- 专业: 凝聚态物性 II ：电子结构
- 管辖: 物理
2楼2015-03-24 09:16:50
ghostsyd
铜虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 126.7
- 散金: 7
- 帖子: 109
- 在线: 20.1小时
- 虫号: 1471902
- 注册: 2011-11-02
- 性别: MM
- 专业: 凝聚态物性 II ：电子结构
3楼2015-03-24 16:29:21
4楼2015-03-24 19:10:44
17173tang
专家顾问 (正式写手)
-
专家经验: +2 - 应助: 3 (幼儿园)
- 金币: 1365.4
- 散金: 1
- 红花: 11
- 帖子: 302
- 在线: 300.7小时
- 虫号: 419701
- 注册: 2007-07-07
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
- 管辖: 物理
【答案】应助回帖
★ ★ ★
感谢参与，应助指数 +1
华丽的飘过: 金币+3, 3q 2015-04-07 05:59:38
感谢参与，应助指数 +1
华丽的飘过: 金币+3, 3q 2015-04-07 05:59:38
|
这里面解释的很详细： 电子能带图 英文 http://en.wikipedia.org/wiki/Electronic_band_structure 如何分析能带图： http://muchong.com/html/201005/2070137.html |
5楼2015-03-25 00:16:36
ghostsyd
铜虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 126.7
- 散金: 7
- 帖子: 109
- 在线: 20.1小时
- 虫号: 1471902
- 注册: 2011-11-02
- 性别: MM
- 专业: 凝聚态物性 II ：电子结构
6楼2015-03-25 01:21:10
【答案】应助回帖
感谢参与，应助指数 +1
| 就对于第一布里渊区来说，我们要找到里面所有的点来进行的是计算出他的能量本征值，这样就可以确定他的薛定谔方程，但是我们用的是电脑来计算它的本征值。如果把布里渊区内所有的点都取出来进行计算，那么计算量是太大的，为此，我们选取高对称点来划分布里渊区，这样，我们就只需要计算最小的面积元或者是体积元，所以，就有了高对称点。这个可以用剪纸技巧来形象的表示出来，就像我们要剪一个圆，我们可以把纸多折叠几次，然后剪一个小圆弧就可以拉，如果单铺开剪那就要剪一个整圆了。高对称点就是折叠前和折叠后可以重合的点。比如Γ点，是Brillouin区中心。 |
7楼2015-03-26 13:56:45
ghostsyd
铜虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 126.7
- 散金: 7
- 帖子: 109
- 在线: 20.1小时
- 虫号: 1471902
- 注册: 2011-11-02
- 性别: MM
- 专业: 凝聚态物性 II ：电子结构
。我只是想知道那些下标数字代表什么？已经给出能带E-k图，除了带隙之类的信息，还能知道什么呢？ 比如画金属的E-k图目的是什么呢？ 8楼2015-03-30 20:59:16
