[求助] 网格尺寸划分 已有1人参与

我想做个垂直管水力提升的模拟，提升颗粒粒径在0.1mm~10mm，体积分数5%~20%。模型尺寸在附件当中，希望有大神能帮忙把模型划分网格，近壁面处的网格划分细一些。（以前没有接触过这些东西，时间又紧，赶不赢慢慢学习了）
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : ICEM_CFD.rar
    • 2015-03-23 08:55:31, 28.74 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-23 08:55:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliang_601

捐助贵宾 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1

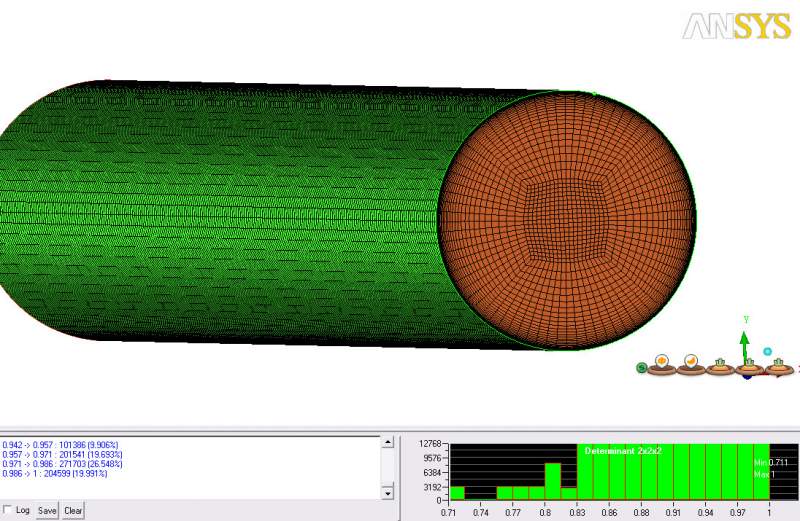

看了一下楼主的模型，很简单啊，开个O网就什么都解决了，给你画了其中一个，其它类似，祝楼主好运！
网格尺寸划分
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : D=100mm.part1.rar
    • 2015-03-23 12:46:45, 30 M
  • 附件 2 : D=100mm.part2.rar
    • 2015-03-23 12:47:10, 30 M
好男儿心怀像大海
2楼2015-03-23 12:47:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliang_601

捐助贵宾 (正式写手)

【答案】应助回帖

引用回帖:
2楼: Originally posted by liliang_601 at 2015-03-23 12:47:13
看了一下楼主的模型，很简单啊，开个O网就什么都解决了，给你画了其中一个，其它类似，祝楼主好运！


少传了一部分
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : D=100mm.part3.rar
    • 2015-03-23 12:57:44, 3.78 M
好男儿心怀像大海
3楼2015-03-23 12:57:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

488744

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by liliang_601 at 2015-03-23 12:57:52
少传了一部分...

弱弱的问一下，你这三个文件是不是一样的？
赞一下 回复此楼
4楼2015-03-25 09:03:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

488744

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by liliang_601 at 2015-03-23 12:47:13
看了一下楼主的模型，很简单啊，开个O网就什么都解决了，给你画了其中一个，其它类似，祝楼主好运！


大哥，你这个网格的Aspect Ratio太大了
赞一下(1人) 回复此楼
5楼2015-04-01 09:12:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whqs8426212

铜虫 (正式写手)
网格划分的依据是什么(新手的问题)
赞一下 回复此楼
6楼2015-04-01 10:47:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

488744

铜虫 (初入文坛)
引用回帖:
6楼: Originally posted by whqs8426212 at 2015-04-01 10:47:01
网格划分的依据是什么(新手的问题)

网格质量参数：
Skewness （不能高于0.95，最好在0.90以下；越小越好）；
Change in Cell-Size （也是Growth Rate，最好在1.20以内，最高不能超过1.40） Aspect Ratio （一般控制在5：1以内，边界层网格可以适当放宽）；
Alignment with the Flow（就是估计一下网格线与流动方向是否一致，要求尽量一致，以减少假扩散）；
赞一下(1人) 回复此楼
7楼2015-04-02 09:08:47
