[交流] icem网格划分问题 已有5人参与

如图形状(2d)如何用icem划分网格,我试了试C型网格,但是效果不是很好,大家有没有划分的策略?

icem网格划分问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

要清楚自己想要什么
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DennisDon

铜虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
其实该形状的基本拓扑结构式H型的,就是方块
2楼2015-02-26 10:32:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
本身就是C型网格,效果应该是不错的

[ 发自手机版 http://muchong.com/3g ]
扫一扫关注我的微信公众号,共同学习船舶CFD
3楼2015-02-26 10:52:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lcjaoyun

银虫 (小有名气)

引用回帖:
2楼: Originally posted by DennisDon at 2015-02-26 10:32:13
其实该形状的基本拓扑结构式H型的,就是方块

那如何划分网格呢?求指导下
要清楚自己想要什么
4楼2015-02-26 10:54:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DennisDon

铜虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
4楼: Originally posted by lcjaoyun at 2015-02-26 10:54:40
那如何划分网格呢?求指导下...

放2D block,然后点、线关联就可以了
5楼2015-02-26 12:27:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

帅老三

铁虫 (小有名气)


小木虫: 金币+0.5, 给个红包,谢谢回帖

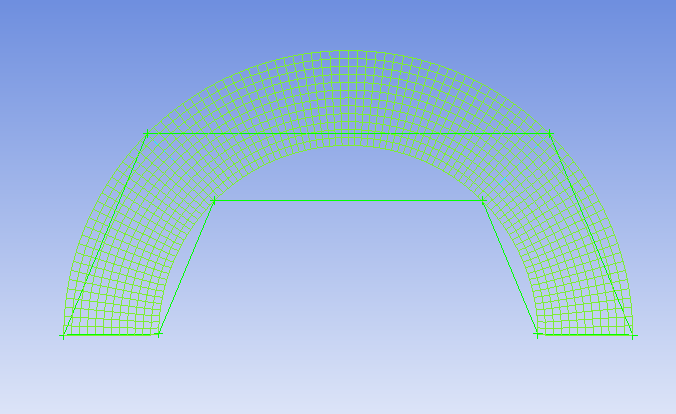

C-block,新手在学,有问题请指正,谢谢
icem网格划分问题-1

帅老三
6楼2015-02-27 21:20:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gy846608002

金虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
应该做1/2O网格就可以了吧
开心快乐每一天
7楼2015-02-28 19:04:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

如风清澈

铁虫 (初入文坛)


小木虫: 金币+0.5, 给个红包,谢谢回帖
如果网格不特别多的话  可以尝试 画出整个圆, 大圆一个block,关联后o剖分;
o剖分后所得内部的block在对小远进行关联,然后删除即可。
读圣贤书 所学何事?
8楼2015-03-01 20:05:21
