[求助] 用matlab画图时为什么出现这种情况？ 已有1人参与

如题

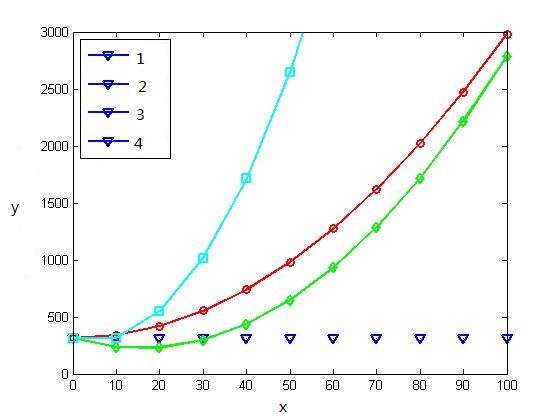

用matlab画图时为什么出现这种情况？
回复此楼

» 收录本帖的淘帖专辑推荐

source

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
努力！
1楼 2015-01-24 16:55:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

NicoleLas

木虫 (正式写手)
引用回帖:
10楼: Originally posted by 李承浩浩 at 2015-01-25 11:03:27
问题2

...

xlabel( '\it a', 'FontName', 'Times New Roman', 'Interpreter', 'tex');
像这样？
赞一下(2人) 回复此楼
Be water, my friend.
11楼2015-01-25 11:20:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

NicoleLas

木虫 (正式写手)
感觉好奇怪啊！方便贴一下代码不？
赞一下 回复此楼
Be water, my friend.
2楼2015-01-24 19:17:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李承浩浩

至尊木虫 (著名写手)
引用回帖:
2楼: Originally posted by NicoleLas at 2015-01-24 19:17:20
感觉好奇怪啊！方便贴一下代码不？

alpha_1=0.6;
alpha_2=0.6;
p_2=100;
c=60;
pai_0=30;
beta_1=0.3;
beta_2=0.7;
a=0:10:100;
yEES=((alpha_2).^2)*((p_2 -c).^2)./(2*(2*(alpha_2)-(alpha_1).^2 )) - pai_0;
yECS=((alpha_2).^2)*((p_2 -c).^2)./(2*(2*(alpha_2)-(alpha_1).^2 )) + (5*(alpha_2)-2*((alpha_1).^2))*(((1-2*(beta_2))*a).^2)./(2*(alpha_2).*(2*(alpha_2)-((alpha_1).^2))) + (alpha_2)*(p_2 -c)*((1-2*(beta_2))*a)./(2*(alpha_2)-((alpha_1).^2)) - pai_0;
yCES=((alpha_2).^2)*((p_2 -c).^2)./(2*(2*(alpha_2)-(alpha_1).^2 )) + (((1-2*(beta_1))*a).^2)./(alpha_2) - pai_0;
yCCS=((alpha_2).^2)*((p_2 -c).^2)./(2*(2*(alpha_2)-(alpha_1).^2 )) + (5*(alpha_2)-2*((alpha_1).^2))*(((1-2*(beta_2))*a).^2)./(2*(alpha_2).*(2*(alpha_2)-(alpha_1).^2)) + (((1-2*(beta_1))*a).^2)./(alpha_2) + (alpha_2)*(p_2 -c)*(1-2*(beta_2))*a./(2*(alpha_2)-(alpha_1).^2 ) - (2*(1-2*(beta_2)).*a.*(1-2*(beta_1)).*a)./(alpha_2)  -  pai_0;
plot(a,yEES,'b-v',a,yECS,'g-d',a,yCES,'r-o',a,yCCS,'c-s','LineWidth',1.5)
xlabel('a')
ylabel('the profit of the operator')
legend('\pi^{\it EES}_{\it m}','\pi^{\it ECS}_{\it m}','\pi^{\it CES}_{\it m}','\pi^{\it CCS}_{\it m}',2)
axis([0,100,0,3000])
赞一下 回复此楼
努力！
3楼2015-01-24 20:12:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NicoleLas

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by 李承浩浩 at 2015-01-24 20:12:31
alpha_1=0.6;
alpha_2=0.6;
p_2=100;
c=60;
pai_0=30;
beta_1=0.3;
beta_2=0.7;
a=0:10:100;
yEES=((alpha_2).^2)*((p_2 -c).^2)./(2*(2*(alpha_2)-(alpha_1).^2 )) - pai_0;
yECS=((alpha_2).^2)*((p_2  ...

yEES是一个标量值，不是向量。计算它的式子不包括a。
赞一下 回复此楼
Be water, my friend.
4楼2015-01-24 20:46:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NicoleLas

木虫 (正式写手)
引用回帖:
3楼: Originally posted by 李承浩浩 at 2015-01-24 20:12:31
alpha_1=0.6;
alpha_2=0.6;
p_2=100;
c=60;
pai_0=30;
beta_1=0.3;
beta_2=0.7;
a=0:10:100;
yEES=((alpha_2).^2)*((p_2 -c).^2)./(2*(2*(alpha_2)-(alpha_1).^2 )) - pai_0;
yECS=((alpha_2).^2)*((p_2  ...

比如，假定将yEES改为：
yEES=((alpha_2).^2)*((p_2 -c).^2)./(2*(2*(alpha_2)-(alpha_1).^2 )) - a;画出来的图应该就符合你的要求啦。试一下吧。
赞一下 回复此楼
Be water, my friend.
5楼2015-01-24 20:50:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李承浩浩

至尊木虫 (著名写手)
引用回帖:
5楼: Originally posted by NicoleLas at 2015-01-24 20:50:01
比如，假定将yEES改为：
yEES=((alpha_2).^2)*((p_2 -c).^2)./(2*(2*(alpha_2)-(alpha_1).^2 )) - a;画出来的图应该就符合你的要求啦。试一下吧。...

那我也想把这个标量的画在同一图里怎么修改啊？
赞一下 回复此楼
努力！
6楼2015-01-25 09:55:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NicoleLas

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
李承浩浩: 金币+200, ★★★★★最佳答案, 哈哈，太好啦，想要的图出来了，非常感谢！ 2015-01-25 10:36:31
引用回帖:
6楼: Originally posted by 李承浩浩 at 2015-01-25 09:55:06
那我也想把这个标量的画在同一图里怎么修改啊？...

加一句
yEES=repmat(yEES, 1, length(a));
试一下吧。
赞一下 回复此楼
Be water, my friend.
7楼2015-01-25 10:18:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NicoleLas

木虫 (正式写手)
引用回帖:
6楼: Originally posted by 李承浩浩 at 2015-01-25 09:55:06
那我也想把这个标量的画在同一图里怎么修改啊？...

就在第一次计算yEES后，这样相当于表示yEES不随a发生变化，是一个定值了。
赞一下 回复此楼
Be water, my friend.
8楼2015-01-25 10:19:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李承浩浩

至尊木虫 (著名写手)
引用回帖:
7楼: Originally posted by NicoleLas at 2015-01-25 10:18:45
加一句
yEES=repmat(yEES, 1, length(a));
试一下吧。...

我还遇到一个问题不知道怎么怎么修改
用matlab画图时为什么出现这种情况？-1
赞一下 回复此楼
努力！
9楼2015-01-25 10:53:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李承浩浩

至尊木虫 (著名写手)
引用回帖:
7楼: Originally posted by NicoleLas at 2015-01-25 10:18:45
加一句
yEES=repmat(yEES, 1, length(a));
试一下吧。...

问题2
用matlab画图时为什么出现这种情况？-2
赞一下 回复此楼
努力！
10楼2015-01-25 11:03:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
