[交流] 【求助完成】matlab画图surf

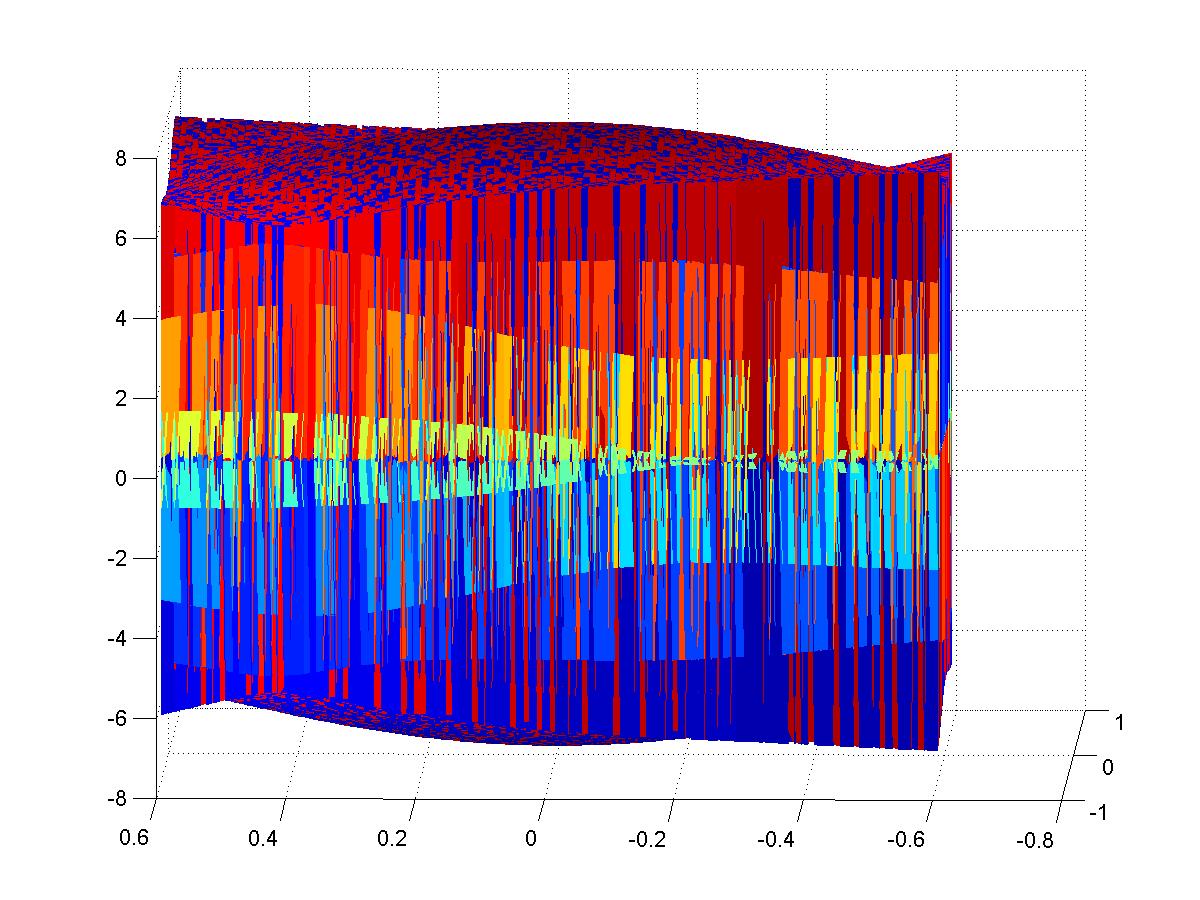

我有八组数据，分别可以话八个surface，但问题是这八组里面各层之间有互换，如图所示，用八个surf去画的话（surf（x,y,m(1:121,1:121,i)）i 从1-8循环）造成在跳跃点与点之间也形成了面，使得整个空间都被填充了。有没有办法使得画出来分开的清楚的八个平面？
其实只要把这些数据点画上去，而不用surface去填充的话就可以，用scatter3去画的话要求x,y,z是相同大小的nx1 矩阵，数据怎么转换？怎么画？在其他软件里实现也可以，谁有办法？
只要谁帮忙解决了再开贴送你100金币！要是能去掉之间跳跃的点也可以试试



答案见
http://muchong.com/bbs/viewthread.php?tid=3073811

[ Last edited by 贺仪 on 2011-4-13 at 22:08 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-04-13 15:47:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

贺仪

铁杆木虫 (著名写手)
引用回帖:
Originally posted by 贺仪 at 2011-04-13 15:47:34:
我有八组数据，分别可以话八个surface，但问题是这八组里面各层之间有互换，如图所示，用八个surf去画的话（surf（x,y,m(1:121,1:121,i)）i 从1-8循环）造成在跳跃点与点之间也形成了面，使得整个空间都被填充了。 ...

我刚自己写了句子，换成scatter画了但是颜色不好看，如果用scatter，怎么着色？
赞一下 回复此楼
2楼2011-04-13 17:09:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiegangmai

版主 (职业作家)
引用回帖:
Originally posted by 贺仪 at 2011-04-13 15:47:34:
我有八组数据，分别可以话八个surface，但问题是这八组里面各层之间有互换，如图所示，用八个surf去画的话（surf（x,y,m(1:121,1:121,i)）i 从1-8循环）造成在跳跃点与点之间也形成了面，使得整个空间都被填充了。 ...

没你的数据，用surf画这样的图是没问题的。
用scatter3画图，scatter3( x, y, z, s, c )，其中的参数c是指定颜色的。

[ Last edited by xiegangmai on 2011-4-13 at 18:55 ]
赞一下 回复此楼
3楼2011-04-13 18:43:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

贺仪

铁杆木虫 (著名写手)
引用回帖:
Originally posted by xiegangmai at 2011-04-13 18:43:03:
没你的数据，用surf画这样的图是没问题的。
用scatter3画图，scatter3( x, y, z, s, c )，其中的参数c是指定颜色的。

[ Last edited by xiegangmai on 2011-4-13 at 18:55 ]

这样画的话，每一层的颜色一样，我想的是颜色根据z值来变化的那种
赞一下 回复此楼
4楼2011-04-13 19:01:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiegangmai

版主 (职业作家)
引用回帖:
Originally posted by 贺仪 at 2011-04-13 19:01:39:
这样画的话，每一层的颜色一样，我想的是颜色根据z值来变化的那种

那就根据z坐标来确定个点的RGB值，然后用scatter3命令作图了。
赞一下 回复此楼
5楼2011-04-13 19:04:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

贺仪

铁杆木虫 (著名写手)
引用回帖:
Originally posted by xiegangmai at 2011-04-13 19:04:31:
那就根据z坐标来确定个点的RGB值，然后用scatter3命令作图了。

那格式怎么写？你写详细点，x,y是121X121的矩阵，另外一个m是121X121X18的矩阵，这里面放了本证值和坐标
figure(10);
hold on;
for i=1:101
   for j=1:101
        for l=1:18
            cll=hot(18)
            scatter3(x(i,i),y(j,j),m(i,j,l),5,cll(l,1:3));
                end
        end
end

[ Last edited by 贺仪 on 2011-4-13 at 20:03 ]
赞一下 回复此楼
6楼2011-04-13 19:52:47
