悬臂梁固有频率计算 已有2人参与
|

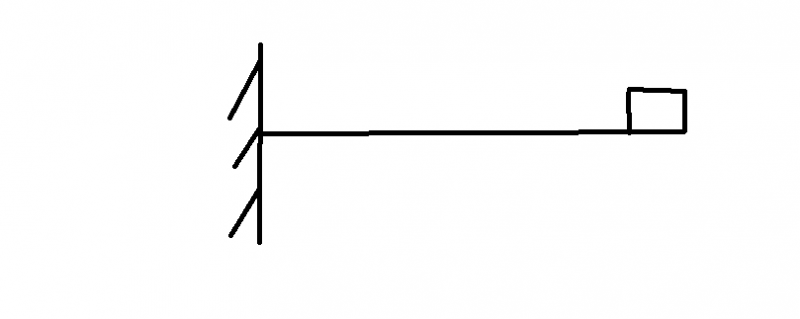

悬臂梁前段有一质量块，此时应该怎么算该悬臂梁的一阶固有频率？非常感谢虫友们的帮助！！！ 无标题.png |
回复此楼» 猜你喜欢
读博求助-本硕专业和工作行业不一样，还可不可以读博，可以的话，读哪个呢
已经有3人回复
-
哈尔滨理工大学材料加工工程专业26秋入学博士尚有少量招生名额
已经有0人回复
-
金属材料论文润色/翻译怎么收费?
已经有249人回复
-
26申博-西工大材料专业-电化学方向-情况有点特殊
已经有6人回复
-
AI赋能复合材料力学：机器学习、PINN与多尺度仿真实战
已经有1人回复
-
求助低温等离子渗氮
已经有0人回复
-
AI+ CFD！20 个实战案例拆解 fluent、pinn 与智能流体应用
已经有1人回复
-
为什么复合材料+机器学习那么好发文章？
已经有0人回复
-
纳米颗粒分散度差，容易团聚怎么办
已经有1人回复
-
小木虫没落了，除了祈祷帖子，几乎看不到有价值的帖子
已经有19人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 复合材料拓扑优化问题
已经有7人回复
- 求各类杆件、悬臂梁、简支梁及中空梁的等效刚度的计算公式
已经有7人回复
- ANSYS 悬臂梁加载发生大变形，然后拿几个钉子在平面上固定住梁，求梁对钉子的作用力
已经有4人回复
- 悬臂梁的弯曲应变问题
已经有10人回复
- 波动方程的有限元方程
已经有7人回复
- 请问塑料简支梁冲击强度和悬臂梁冲击强度有什么不同
已经有4人回复
- 用悬臂梁测缺口冲击强度，做样问题，大家多多交流。
已经有11人回复
- 关于悬臂梁方面求助
已经有13人回复
- 求助！！！ANSYS带质量的模态分析。
已经有4人回复
- 【已完结】anasys瞬态分析 （悬臂梁） 命令流如下：
已经有4人回复
- 当机械结构确定后，所有模态的固有频率是否就确定了呢？
已经有13人回复
- 激振频率如何计算
已经有5人回复
- 岩土工程ANSYS经典72例（含命令代码）
已经有285人回复
- 谁有关于MMA算法的悬臂梁拓扑优化matlab程序呀？
已经有8人回复
- 【交流】冲击试验机选择（简支梁和悬臂梁该选哪一个）
已经有12人回复
- 【交流】同种材料，悬臂梁冲击和简支梁冲击所得冲击强度哪个大
已经有8人回复
peterflyer
木虫之王 (文学泰斗)
peterflyer
- 机械EPI: 4
- 应助: 20282 (院士)
- 金币: 146690
- 红花: 1374
- 帖子: 93091
- 在线: 7695小时
- 虫号: 1482829
- 注册: 2011-11-08
- 性别: GG
- 专业: 功能陶瓷
【答案】应助回帖
感谢参与，应助指数 +1
|
根据材料力学中的摩尔定理可计算出悬臂梁端部纯受力P时的端部位移为δ：δ=P*l^3/(3*E*J) 。其中，E为梁的杨氏模量，J为梁的抗弯惯性矩，l为梁的长度。 故当端部的力P力引起的位移为δ时，其大小就为 P=3*E*J*δ/l^3 根据牛顿第二定律列出平衡方程： -3*E*J*δ/l^3+mg=m*d^2δ/dt^2 δ=A*Cos{sqrt[3*E*J/(m*l^3)]*t}+B*Sin{sqrt[3*E*J/(m*l^3)]*t}+m*g*l^3/(3*E*J) 再由t=0时，δ=δ0，dδ/dt=0 δ=[δ0-m*g*l^3/(3*E*J)]*Cos{sqrt[3*E*J/(m*l^3)]*t}+ + m*g*l^3/(3*E*J) 由此可得固有频率f=ω/(2*π)=sqrt[3*E*J/(m*l^3)]/(2*π) |
2楼2014-12-19 19:46:28
