[求助] 悬臂梁的弯曲应变问题

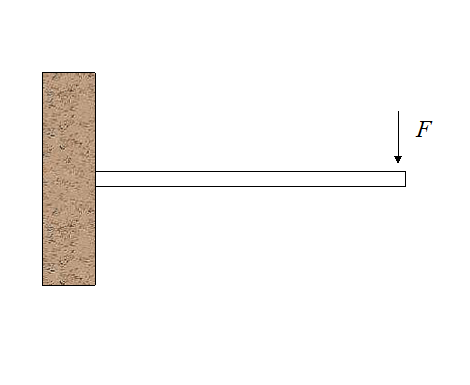

如同中所示，一块薄板，一端固定，自由端受到力F的作用，求问在薄板表面，哪里的弯曲应变最大？或者是整个表面弯曲应变相等？
悬臂梁的弯曲应变问题
弯曲应变
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
Believeinyourself,impossibleisnothing.
1楼 2013-08-29 17:05:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

静听水声

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
flymice: 金币+1, ★有帮助, 谢谢。 2013-08-30 15:01:56
在catia或者solidworks里面仿真一下就知道了。

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
忙里偷闲，偷着乐！
2楼2013-08-29 20:54:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhlw123

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
flymice: 金币+6, ★★★很有帮助, 谢谢。 2013-08-30 15:02:38
弯曲应变最大在悬臂梁根部，根据材料力学，悬臂梁根部上、下面应变大小相等，方向相反。
赞一下(1人) 回复此楼
3楼2013-08-29 22:52:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

机械联盟奇奇

新虫 (初入文坛)
不然去solidworks里面仿真一下
赞一下(1人) 回复此楼
二手混凝土配料机http://www.jixielianmeng.com/
4楼2013-08-30 10:31:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

silence_xq

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
flymice: 金币+13, ★★★★★最佳答案, 很直观的答案，谢谢。 2013-08-30 15:02:56

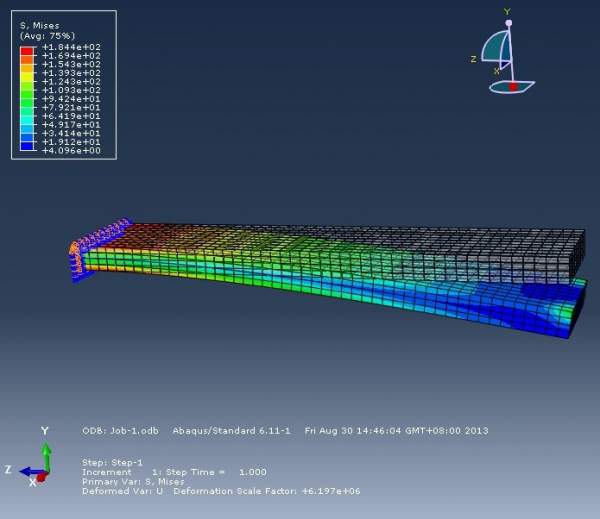

类似的
悬臂梁的弯曲应变问题-1
赞一下(1人) 回复此楼
5楼2013-08-30 14:55:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

3ydsrf
6楼2013-08-30 21:23:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卸龟

银虫 (正式写手)
应该是薄板上、下表面与墙体连接的根部应力最大,应为那里受到的力矩最大,所以应变也就最大.
赞一下 回复此楼
我不对的地方欢迎各路牛人指教
7楼2013-08-31 19:03:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
在根部弯矩最大，上边受拉应力是正应变，下面受压应力是负应变，但上下面的应变绝对值相同。由于整个板的厚度h和宽度b相同，设薄板长度l，则应变的绝对值ε=σ/E=6Fl /(Ebh^2)。此处σ、E分别为应力和杨氏模量。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

flymice
8楼2013-09-01 15:48:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

草地油蛇

新虫 (初入文坛)
还用说，应力最大的地方应变最大！
赞一下 回复此楼
9楼2013-09-01 16:19:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

flymice

金虫 (著名写手)
送红花一朵
引用回帖:
8楼: Originally posted by peterflyer at 2013-09-01 15:48:14
在根部弯矩最大，上边受拉应力是正应变，下面受压应力是负应变，但上下面的应变绝对值相同。由于整个板的厚度h和宽度b相同，设薄板长度l，则应变的绝对值ε=σ/E=6Fl /(Ebh^2)。此处σ、E分别为应力和杨氏模量。

非常感谢。
回复此楼
Believeinyourself,impossibleisnothing.
10楼2013-09-01 16:19:57
