liurenrong银虫 (小有名气)
|
[求助]
【已完结】anasys瞬态分析 （悬臂梁） 命令流如下：
|
|

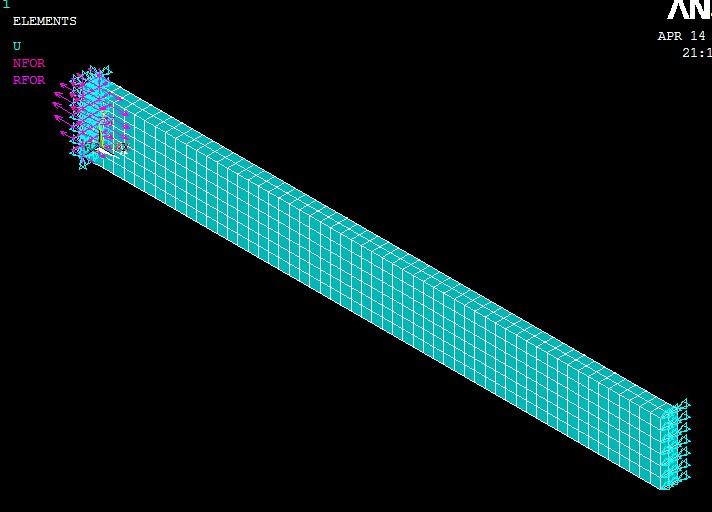

悬臂梁左端出现红色箭头节点力与支反力等，是不对的，命令流如下，不知错在哪里了啊？？？？？ /prep7 et,3,solid45 !mp,damp,1,0.0032 !阻尼比0.02 mp,dens,1,1180 !定义主结构的材料参数 EX,1,0.435e10 nuxy,1,0.3679 mp,damp,1,0.0032 !阻尼比 a1=0.03 a2=0.04 w=0.03 h2=0.008 block,0,4*a1+4*a2,0,w,0,h2 !对模型的建立 lesize,all,5e-3,,,,1,,,1, mat,1 $ type,3 vmesh,1 allsel,all nSEL,S,LOC,x,0 d,all,ux,0,,,,uy,uz finish /solu antype,trans !时程分析 也是瞬态分析 trnopt,full !指定瞬态分析方法 eqslv,sparse timint,on allsel,all *do,i,1,40,1 t=i/200 time,t nsubst,1 p=0.001*sin(2*3.1415926*1600*t) ! nSEL,S,LOC,x,4*a1+4*a2 d,all,uz,p allsel,all solve *enddo finish  888.jpg [ Last edited by 1592203609 on 2013-4-22 at 12:01 ] |
回复此楼» 收录本帖的淘帖专辑推荐
 超的书 |
» 猜你喜欢
307求调剂
已经有3人回复
-
085600材料与化工专硕329 求调剂
已经有14人回复
-
材料考研求调剂总分280
已经有17人回复
-
085100建筑学 寻求跨专业调剂 一志愿南大294分 校级省级国家级奖项若干 踏实肯干
已经有4人回复
-
265求调剂
已经有15人回复
-
化工求调剂！
已经有20人回复
-
266求调剂
已经有22人回复
-
化工调剂303分，过四级
已经有29人回复
-
生物学363调剂求助
已经有4人回复
-
22408 一志愿双一流人工智能300分 四六级，数据分析国奖
已经有4人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- ansys电磁场三维分析命令流中esurf命令出错，求高手帮分析分析！！！
已经有8人回复
- 【求助】帮忙看看ANASYS能不能用来实现这个事情？
已经有4人回复
2楼2013-04-15 18:24:54
3楼2013-04-15 18:31:03
liurenrong
银虫 (小有名气)
- 应助: 7 (幼儿园)
- 金币: 1048.2
- 红花: 2
- 帖子: 225
- 在线: 152.5小时
- 虫号: 2186146
- 注册: 2012-12-14
- 专业: 制造系统与自动化
|

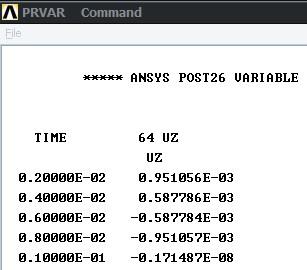

恩 刚才百度差了一下，听您解释一下，支反力的问题解决了，高手，真心谢谢您啊， 我把上面的时间 换了一下，命令流如下： *do,i,1,40,1 t=i/500 time,t nsubst,1 后处理如下： /post26 k1=node(4*a1+4*a2,0,0) nsol,2,k1,u,z /AXLAB,X,Time ( s ) /AXLAB,Y,displement (m) plvar,2 prvar,2 图片是我得到的时间T与位移的关系，但是当时间分别为为0.20000E-02时0.40000E-02和0.60000E-02时代入 位移 p=0.001*sin(2*3.1415926*1600*t) ， 理论上得到的数值分别为0.26*10E-3与0.5*10E-3和0.71*10E-3 ， 与图片上的uz位移不相等，不知道是怎么回事啊 ？？？？ （图片上的这三个数分别为0.951056*10E-03 与0.587786E-03与-0.587784E-03）  3456.jpg |
4楼2013-04-15 22:02:25
liulius
铁杆木虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 5854.4
- 散金: 210
- 红花: 1
- 帖子: 646
- 在线: 294.6小时
- 虫号: 1678518
- 注册: 2012-03-09
- 性别: GG
- 专业: 机械动力学
5楼2013-04-17 23:53:32
