[求助] 关于电化学工作站测得的CV曲线的纵坐标与文献所给的CV图纵坐标不一样的问题 已有5人参与

小弟初来乍到,对电化学不懂,还请各位不吝赐教。金币不多,还请见谅
我做的是阴极催化剂,电极载体是泡沫镍,弄上催化剂之后用锡焊焊到铜导线上,封装好之后测CV曲线。

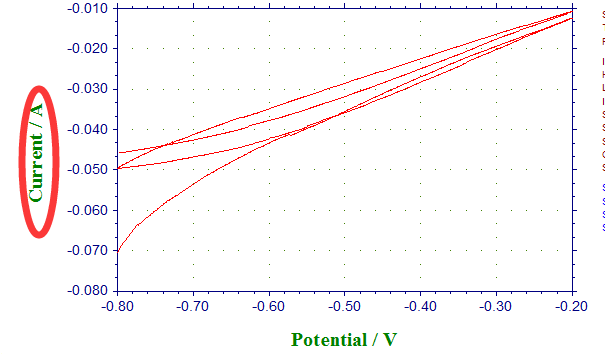

一开始跟文献中的做对比,纵坐标上的电流差很多,以为是我的催化剂不好,可是后来按照文献的方法做了他们的催化剂,结果发现和我这个差不多,我就开始怀疑到这个纵坐标上了,文献上是j/A cm-2     电化学工作站测得CV曲线纵坐标是Current/A     我的泡沫镍是1cm的正方形加个把手,正方形浸入溶液中。。


我就想问,我这种情况,CV上的纵坐标能不能拿来直接换成文献上的j/A cm-2   ????如果不能,该怎么换算呢?

关于电化学工作站测得的CV曲线的纵坐标与文献所给的CV图纵坐标不一样的问题

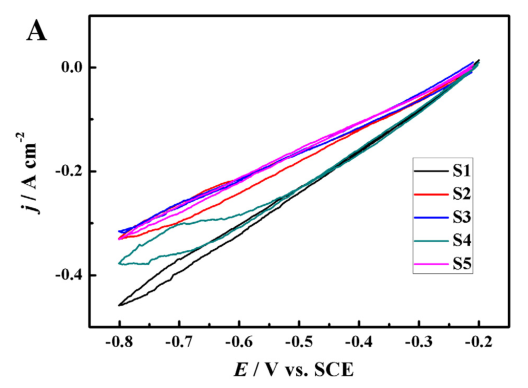

文献的图


关于电化学工作站测得的CV曲线的纵坐标与文献所给的CV图纵坐标不一样的问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沧海茫茫

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
文献上是电流密度,你这得出电流值除以电极面积就得到电流密度;再除以质量就会得到质量电流密度~
无欲则刚
2楼2014-12-14 21:54:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

闪电子龙

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by 沧海茫茫 at 2014-12-14 21:54:59
文献上是电流密度,你这得出电流值除以电极面积就得到电流密度;再除以质量就会得到质量电流密度~

电极面积是这个泡沫镍的有效面积还是宏观上正方形的面积?我剪的泡沫镍是1平方厘米的正方形。
3楼2014-12-15 12:24:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gzswyq

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
表观面积就可以了
4楼2014-12-15 12:41:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

闪电子龙

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by gzswyq at 2014-12-15 12:41:02
表观面积就可以了

1CM2??可是这样算的话,我用文献的方法做出来的跟他报道的差了10倍,这我理解不了了。。。
5楼2014-12-15 12:48:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

闪电子龙

新虫 (初入文坛)

大家帮帮忙啊,如果用Randles-Sevcik公式计算,可我找不到这个扩散系数是多少?,而且我催化的是双氧水,电解液里除了双氧水之外还有KOH,那这个反应物浓度是谁的?扩散系数又是谁的?
6楼2014-12-15 15:04:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

懂得珍惜wqn

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
电流值除以电极面积就得到电流密度. 你的结果和文献中不一样,你确定和文献中的阴极,测试条件都一致?
7楼2014-12-15 20:20:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

周勇_

新虫 (小有名气)

【答案】应助回帖

你这个问题是电化学测试中经常遇到的问题,其实也很简单!
第一,物理量的单位在电化学工作站最后给出的txt数据里面有,你看看就知道了!
第二,测试过程中电化学工作站给出的图像在形状上是正确的,但是具体标度可以有问题,用origin作图后就可以恢复了!
8楼2014-12-18 09:07:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wycrongyan

新虫 (初入文坛)

【答案】应助回帖

纵坐标除以你的电极的电极面积
9楼2014-12-18 10:20:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
