[交流] 电化学测试中遇到的一些问题 请教 谢谢各位

大家好，我做甲醇燃料电池催化的，看见有很多人做循环伏安，小弟有以下几个问题  烦请各位大侠帮帮忙哈

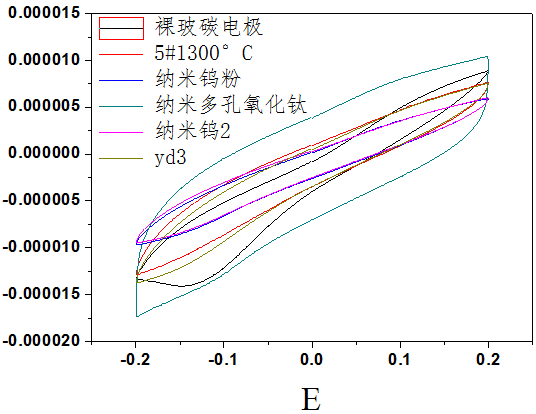

1，为什么我测得循环伏安总是看不见氧化还原峰呢？图1
2，电化学工作电位工作窗怎么确定呢，是和你的电解液（硫酸加甲醇）有关 还是你的材料（我做的催化材料碳化钨）呢？    之前做过一次，说是我的窗口太大都有极化电流，怎么看出来的呢。

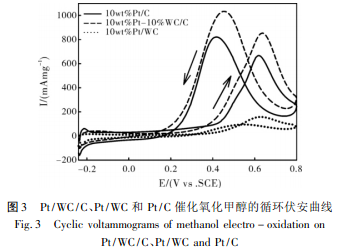

3，这个CV图怎么做的啊？图2 图3       看见纵坐标是电流密度的有两种  一种是除以面积   一个是除以质量    分别怎么得到的啊。。。
4，还有由cv曲线怎么判断这个材料对甲醇催化的效果怎么样？

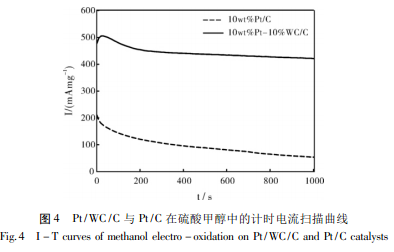

5，什么叫比质量活性（最大的是875mA/mg，见图2），起始氧化电位（图4）又怎么看呢？

问题比较多啊，麻烦各位耐心解答哈（数量不在多哈，能解释一个小弟也十分感激）  小弟在此感谢。。。










回复此楼

» 收录本帖的淘帖专辑推荐

超级电容器及各种科研精华

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-04-19 10:57:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

buctwanghao

铁杆木虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
haolanruoran: 金币+2 2013-04-22 17:07:01
再回答第一个问题：你图2中是文献的数据吧，人家参比Ag/AgCl电极氧化还原峰在0.2~0.8V之间，虽然不知道你用什么参比电极，但我估计你的电位区间-0.2~0.2选得不对
赞一下(1人) 回复此楼
4楼2013-04-22 16:08:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haolanruoran

木虫 (正式写手)
引用回帖:
3楼: Originally posted by buctwanghao at 2013-04-22 15:58:41
我先回答第3个：一般将活性物质负载在疏水性碳纸上，都是涂抹1×1cm2，所以测出来的是电流密度mA/cm2，如果面积不好定量的话，通常定量活性物质的质量，比如活性物质用了5mg做电极，则测出来的电流密度是mA/5mg，具 ...

嗯，也就是这个图是自己做出来的  电化学工作站不能直接测得是啊？但是纵坐标数据同时除以面积，曲线图形应该不会变化啊。。。
是不是电流密度不用考虑正负呢 （所以两个峰都是朝上啊）  但是为什么图2，3中电流密度有一小段小于0呢？    就是这个很困扰啊 麻烦你帮忙解释下哈  谢谢啦。。。  初学者，见谅哈
赞一下(1人) 回复此楼
6楼2013-04-22 17:03:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

haolanruoran

木虫 (正式写手)
追加金币求答案啊 急等
赞一下 回复此楼
2楼2013-04-22 15:49:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buctwanghao

铁杆木虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
haolanruoran: 金币+2, 谢谢 十分有用 2013-04-22 17:03:42
我先回答第3个：一般将活性物质负载在疏水性碳纸上，都是涂抹1×1cm2，所以测出来的是电流密度mA/cm2，如果面积不好定量的话，通常定量活性物质的质量，比如活性物质用了5mg做电极，则测出来的电流密度是mA/5mg，具体应该怎么做应该参考文献做法。如果不定量的话，你用1cm2我用2cm2，或者你用5mg我用10mg，测出来的活性没法比，只能比较单位面积或单位质量的电流
赞一下 回复此楼
3楼2013-04-22 15:58:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buctwanghao

铁杆木虫 (正式写手)
★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
haolanruoran: 金币+2 2013-04-22 17:09:07
haolanruoran: 金币+2, O(∩_∩)O谢谢 2013-04-22 17:11:20
再回答第5个问题：mA/mg怎么来的我在第一个帖子里面说了，至于图4，人家是电流与时间的关系，电流大幅度负增长的点是氧化起始点，但从图上只能得到时间，没法显示电位啊
赞一下 回复此楼
5楼2013-04-22 16:15:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haolanruoran

木虫 (正式写手)
引用回帖:
4楼: Originally posted by buctwanghao at 2013-04-22 16:08:17
再回答第一个问题：你图2中是文献的数据吧，人家参比Ag/AgCl电极氧化还原峰在0.2~0.8V之间，虽然不知道你用什么参比电极，但我估计你的电位区间-0.2~0.2选得不对

我用的是饱和甘汞电极    这个电视窗口一般根据什么条件来确定呢    正如你所说的  有的电极用的都不一样啊 （有的采用同一电极电视窗也不一样啊）  听说通过计算可以换算出来。。。不知道这位大侠是否会呢
赞一下 回复此楼
7楼2013-04-22 17:06:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buctwanghao

铁杆木虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
haolanruoran: 金币+2 2013-04-23 09:01:46
引用回帖:
7楼: Originally posted by haolanruoran at 2013-04-22 17:06:54
我用的是饱和甘汞电极    这个电视窗口一般根据什么条件来确定呢    正如你所说的  有的电极用的都不一样啊 （有的采用同一电极电视窗也不一样啊）  听说通过计算可以换算出来。。。不知道这位大侠是否会呢...

饱和甘汞电极相对于NHE是0.242V，银/氯化银电极相对于NHE是0.197V
赞一下 回复此楼
8楼2013-04-22 17:43:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buctwanghao

铁杆木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by haolanruoran at 2013-04-22 17:03:06
嗯，也就是这个图是自己做出来的  电化学工作站不能直接测得是啊？但是纵坐标数据同时除以面积，曲线图形应该不会变化啊。。。
是不是电流密度不用考虑正负呢 （所以两个峰都是朝上啊）  但是为什么图2，3中电流 ...

电化学工作站测的是电流，不是电流密度，换成电流密度是为了比较活性，至于你这个氧化还原峰的形状为什么是这样，这个我真的不会，我不是做甲醇燃料电池的，你参考一下文献吧
赞一下 回复此楼
9楼2013-04-22 17:47:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haolanruoran

木虫 (正式写手)
引用回帖:
8楼: Originally posted by buctwanghao at 2013-04-22 17:43:30
饱和甘汞电极相对于NHE是0.242V，银/氯化银电极相对于NHE是0.197V...

谢谢哈   也就是把电视窗口平移0.045v    是吧
赞一下 回复此楼
10楼2013-04-23 08:59:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haolanruoran

木虫 (正式写手)
引用回帖:
9楼: Originally posted by buctwanghao at 2013-04-22 17:47:49
电化学工作站测的是电流，不是电流密度，换成电流密度是为了比较活性，至于你这个氧化还原峰的形状为什么是这样，这个我真的不会，我不是做甲醇燃料电池的，你参考一下文献吧...

好的  那你们测电流密度是不是就是除以面积或者质量后考虑绝对值啊     要不不可能两个峰都朝上啊
赞一下 回复此楼
11楼2013-04-23 09:01:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buctwanghao

铁杆木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
11楼: Originally posted by haolanruoran at 2013-04-23 09:01:27
好的  那你们测电流密度是不是就是除以面积或者质量后考虑绝对值啊     要不不可能两个峰都朝上啊...

我们是将活性物质涂抹在1×1cm2的疏水性碳纸上，测出来的电流就是电流密度mA/cm2，在氧还原过程，电流密度是负增长的，一个朝上一个朝下
赞一下 回复此楼
12楼2013-04-23 10:07:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

孙森

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主，4年过去了，想请教你当初这个是怎么算的？到底除以的什么面积？
赞一下 回复此楼
14楼2017-10-18 19:13:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖仅楼主可见
赞一下
15楼2018-04-24 09:13:01
已阅   申请ECEPI   回复此楼   编辑   查看我的主页

95荒城

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问起始氧化峰电位怎么看呀
赞一下 回复此楼
16楼2018-09-29 16:54:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
haolanruoran13楼
2013-04-23 11:27   回复
引用回帖:
12楼: Originally posted by buctwanghao at 2013-04-23 10:07:53 我们是将活性物质涂抹在1×1cm2的疏水性碳纸上，测出来的电流就是电流密度mA/cm2，在氧还原过程，电流密度是负增长的，一个朝上一个朝下...
