[交流] 请问CHI660D电化学工作站中"IR降补偿"是什么意思?如何使用该功能?

CHI660D电化学工作站中"控制"中有"IR降补偿"。

请问"IR降补偿"是什么意思?如何使用该功能?


如何用CHI660D电化学工作站测水分解制氢的Tafel曲线？

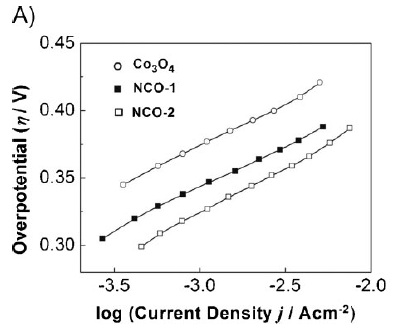

Tafel曲线（η = a + b log j ）指超电势η对log(电流密度)的曲线。这里的超电势是指

超电势=实际测量电势-理论氢析出平衡电势-IR

CHI660D电化学工作站可以测Tafel图。 但令人不解的是测得的电势（坐标）的值是指的什么？仪器测量的值会自动扣除（理论氢析出平衡电势）和IR值吗？如何设定参数才能扣除IR值？

请知道的同志指点一下，谢谢！
回复此楼

» 收录本帖的淘帖专辑推荐

光电化学及电化学 刺客 资料 电化学必备

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-08-29 23:32:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

饮风听月

铁杆木虫 (著名写手)
★
rain2006(金币+3):谢谢参与
好吧，没人说那我来抛砖引玉一下，说错了不要拍我拍楼主吧。
用tafel方法测试不是很准确的，一般用LSV方法测试tafel。
先测开路电位和真是表面积，然后测LSV得到potential-current图。横坐标减去开路电位得到过电势，纵坐标除以真实面积再取对数得到logi。测试体系的EIS，过电势减去阻抗的到IR就得到tafel的横坐标（我没用过CHI自带的补偿都是自己算的）。做tafel的拟合曲线就可以得到那个公式中的各项系数啦!
横纵坐标说反了

[ Last edited by 饮风听月 on 2011-10-25 at 16:41 ]
赞一下(8人) 回复此楼
7楼2011-10-25 16:38:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xz_mouse

铁杆木虫 (正式写手)
★
rain2006(金币+3):谢谢参与
楼主跟你遇到同样的问题了，不知有没有人解答
赞一下(2人) 回复此楼
5楼2011-10-25 11:33:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

jm007

至尊木虫 (知名作家)
★
rain2006(金币+3):谢谢参与
不是内阻吗？
回复此楼
2楼2011-08-30 08:24:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hetong1012

新虫 (小有名气)
★
rain2006(金币+3):谢谢参与
发现自己懂得好少。。。

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
6楼2011-10-25 16:30:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xby1815

木虫 (正式写手)
★
rain2006(金币+2):谢谢参与
电压降啊，内阻
回复此楼
8楼2011-10-25 22:18:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hetong1012

新虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
以后自己也会用到的

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
9楼2011-10-26 08:37:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

herui2011

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我最近也在想这个问题，别人发的文章上面IR降的数据是直接通过仪器自动扣除的还是需要自己一个个值的去减得到的，关键是IR将是变量，如果自己减的话那的多麻烦啊，又不是一两个数据的，真心求指导。。
赞一下 回复此楼
10楼2014-11-06 10:50:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

herui2011

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by 饮风听月 at 2011-10-25 16:38:12
好吧，没人说那我来抛砖引玉一下，说错了不要拍我拍楼主吧。
用tafel方法测试不是很准确的，一般用LSV方法测试tafel。
先测开路电位和真是表面积，然后测LSV得到potential-current图。横坐标减去开路电位得到过电 ...

大侠，如果自己减的话，是不是很麻烦的啊，每个电流密度下的IR降都不一样，那的，再加上数据有多，那得减到什么时候啊~有木有自己处理，但是很快捷的方法，求指导求拍砖。。。
赞一下 回复此楼
11楼2014-11-06 10:54:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

arielroy

铜虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
帮你顶一下，这个问题我也不会。
赞一下 回复此楼
12楼2014-11-26 13:14:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
