[求助] 重金求CHI660D电化学工作站测试击穿电位和保护电位的方法!!!!急急急

文献上说比较耐点蚀能力大小需要测试击穿电位和保护电位,但提供的方法都是用恒电位仪测试的,我这里只有CHI660D电化学工作站,有没有哪位达人测过?求指教,实验就卡在这了!!!
回复此楼

» 收录本帖的淘帖专辑推荐

电化学技术

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

求实验顺利!
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与,应助指数 +1
好像给你说过这个问题的解决方案吧。
阳极半周循环伏安扫描一个循环,也可以几个循环,正扫时,电流突然增大对应的电位为击穿电位,反扫时电流突然减小并与正扫描的曲线向交的点对应的电位为保护电位。根据这个原则,试验几次后你就明白了。
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-05-30 11:47:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanojessie

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by Jackcd12 at 2013-05-30 11:47:31
好像给你说过这个问题的解决方案吧。
阳极半周循环伏安扫描一个循环,也可以几个循环,正扫时,电流突然增大对应的电位为击穿电位,反扫时电流突然减小并与正扫描的曲线向交的点对应的电位为保护电位。根据这个原则 ...

原理我知道的,但是在不同的电化学工作站上操作不一样的啊,那些测试方法都是设置电位的大小,没有办法让它在电流密度达到100mA时反扫,循环伏安曲线的话,电位设置的范围不好把握,我做了12个小时都没测出个满意的
求实验顺利!
3楼2013-05-30 16:40:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
nanojessie: 金币+20, ★★★很有帮助 2013-05-31 08:59:39
最大电流设置成1mA/cm2嘛,到点后就会返回扫描的。
如果不行,先试一试,眼睛看电流到达1mA对应的电位,下一个样品就设置到稍微高于这个电位就返回扫描,你好好思考,肯定有办法解决这个简单的问题。
Themoreamanlearns,themoreheknowshisignorance!
4楼2013-05-30 16:47:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanojessie

铜虫 (小有名气)

引用回帖:
4楼: Originally posted by Jackcd12 at 2013-05-30 16:47:09
最大电流设置成1mA/cm2嘛,到点后就会返回扫描的。
如果不行,先试一试,眼睛看电流到达1mA对应的电位,下一个样品就设置到稍微高于这个电位就返回扫描,你好好思考,肯定有办法解决这个简单的问题。

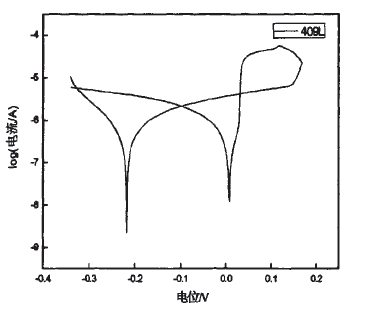

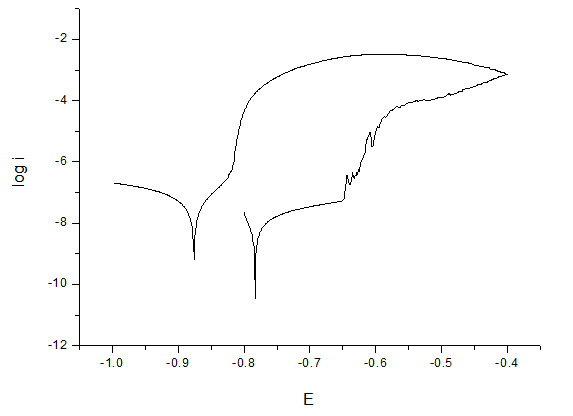

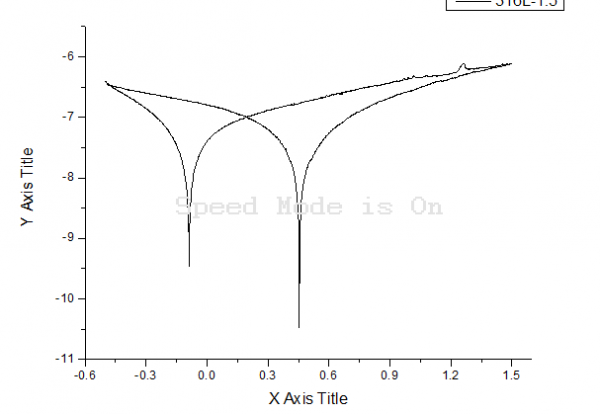

贴几张之前做的曲线吧,第1,2张是我做的,是从开路电位开始扫的,图1的右边不知道为什么会是尖的,左侧还没交上,图2可能是扫的范围太小吧,图3是我想要的曲线,怎么测出图3的曲线呢?
重金求CHI660D电化学工作站测试击穿电位和保护电位的方法!!!!急急急
3


重金求CHI660D电化学工作站测试击穿电位和保护电位的方法!!!!急急急-1
2


重金求CHI660D电化学工作站测试击穿电位和保护电位的方法!!!!急急急-2
1

求实验顺利!
5楼2013-05-31 09:07:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanojessie

铜虫 (小有名气)

引用回帖:
4楼: Originally posted by Jackcd12 at 2013-05-30 16:47:09
最大电流设置成1mA/cm2嘛,到点后就会返回扫描的。
如果不行,先试一试,眼睛看电流到达1mA对应的电位,下一个样品就设置到稍微高于这个电位就返回扫描,你好好思考,肯定有办法解决这个简单的问题。

好像传反了,最下面的是第一张
求实验顺利!
6楼2013-05-31 09:08:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
nanojessie: 金币+30, ★★★很有帮助, 20 2013-06-03 10:55:15
上面第一张图是很正常的阳极伏安图,击穿电位和保护电位很明显,下面两张就不太正常了,除了样品特性外,你再考虑你的测试过程没有问题。
Themoreamanlearns,themoreheknowshisignorance!
7楼2013-05-31 10:13:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanojessie

铜虫 (小有名气)

引用回帖:
7楼: Originally posted by Jackcd12 at 2013-05-31 10:13:18
上面第一张图是很正常的阳极伏安图,击穿电位和保护电位很明显,下面两张就不太正常了,除了样品特性外,你再考虑你的测试过程没有问题。

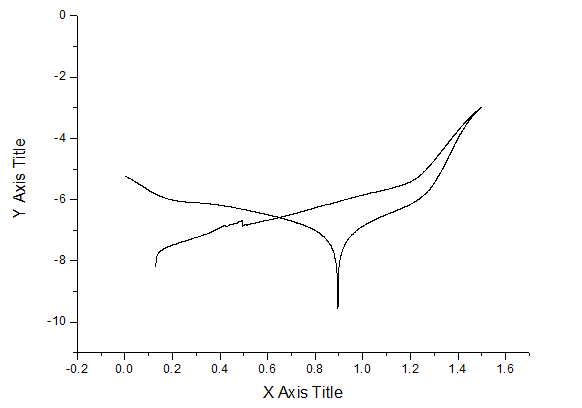

我又做了一次实验,可是循环之后曲线都交到阴极那一只去了,这是怎么回事呢?根本找不到保护电位啊
重金求CHI660D电化学工作站测试击穿电位和保护电位的方法!!!!急急急-3

求实验顺利!
8楼2013-06-03 10:42:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

你不要扫描阴极,从0.9V开始正向扫描到1.8 或2V,再回扫到0.9V,扫描速度慢一些。
Themoreamanlearns,themoreheknowshisignorance!
9楼2013-06-03 10:59:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanojessie

铜虫 (小有名气)

引用回帖:
7楼: Originally posted by Jackcd12 at 2013-05-31 10:13:18
上面第一张图是很正常的阳极伏安图,击穿电位和保护电位很明显,下面两张就不太正常了,除了样品特性外,你再考虑你的测试过程没有问题。

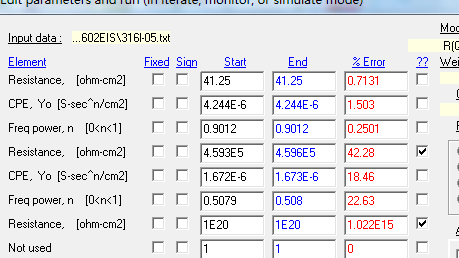

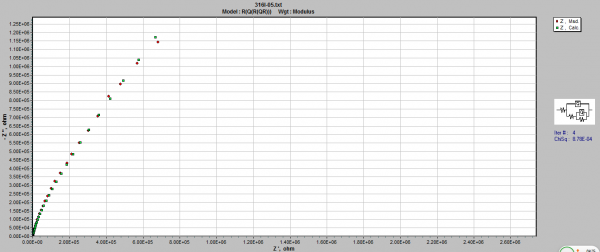

还想请问您一个阻抗的问题,我用3电极体系测试了316L不锈钢在NaCl溶液中的阻抗,跟据文献选择的等效电路拟合之后的图是下面这样的,但是最后一个R的误差非常大,是什么原因呢?
重金求CHI660D电化学工作站测试击穿电位和保护电位的方法!!!!急急急-4


重金求CHI660D电化学工作站测试击穿电位和保护电位的方法!!!!急急急-5

求实验顺利!
10楼2013-06-03 11:00:36
