[求助] 请各位帅哥美女帮助解析下CV曲线，在下不胜感谢了！

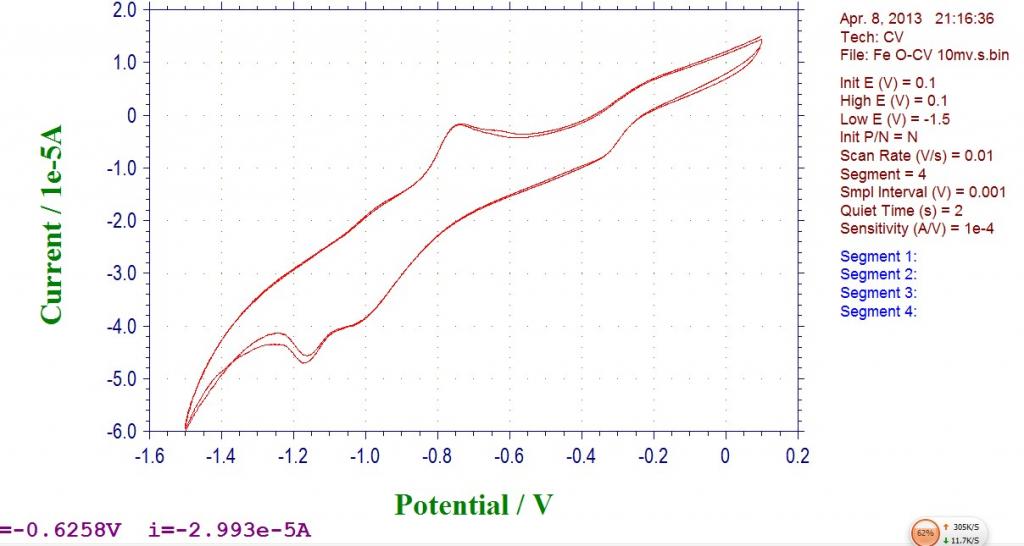

下图是本人做的一个氮化材料的CV曲线。
三电极，电解质是2M 的KOH
本人想知道下从CV曲线上来看，这个材料的氧化还原性能，可逆性，电导率怎么样，这个材料性能怎样啊，我第一次做CV什么都不懂，求指教了！
我感觉我这个CV曲线和常规的东西 不太一样啊，这个怎么还有两个氧化还原峰呢？
测得过程有时候还有泡泡出现，我是不是电压设太高了，到达了分解电压？

回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-02 16:06:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
妞妞0419: 金币+5, ★★★很有帮助 2013-05-02 17:40:23
负电位方向的电位太低了吧，试一试电位扫描范围：-1V to 0.8V， 扫描速度：50mV/s.
赞一下(2人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-05-02 16:12:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
妞妞0419: 金币+2, ★★★很有帮助 2013-05-06 09:39:30
你的电解液是强碱性了，在这种溶液中阴极析氢电位大概在-0.8V vs SHE(氢标电位），如果是其它HgO/Hg参考电极的话，析氢电位大概在-0.7V。实际的析氢电位可能要低于这个数值。此外，在CV中，当电位扫描速度一定时，电流峰的大小主要与电活性物种的浓度有关，而不是电极的导电性。电极的电子转移活性决定了氧化还原的电位位置。
你需要明白实验的目的和可能发生的反应，这样才好调整电位范围。
赞一下(2人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
7楼2013-05-02 20:31:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

佳佳sunny

银虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
妞妞0419: 金币+5, ★★★很有帮助 2013-05-02 17:30:20
很易失去电子，应该是氧化能力强，电导率的话不用CV曲线表征，CV只能说明氧化还原电位，催化剂的话可以帮助你分析反应机理，如果是做传感器之类的还要做PVI里面的。另外，你设的电压是指背景电压吗，那个只与你的电信号是否明显有关。希望对你有帮助
赞一下 回复此楼
3楼2013-05-02 16:39:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

佳佳sunny

银虫 (正式写手)

【答案】应助回帖

忘记说了，你做CV之前是否排出氧气等影响？
赞一下 回复此楼
4楼2013-05-02 16:41:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

妞妞0419

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by 佳佳sunny at 2013-05-02 16:41:41
忘记说了，你做CV之前是否排出氧气等影响？

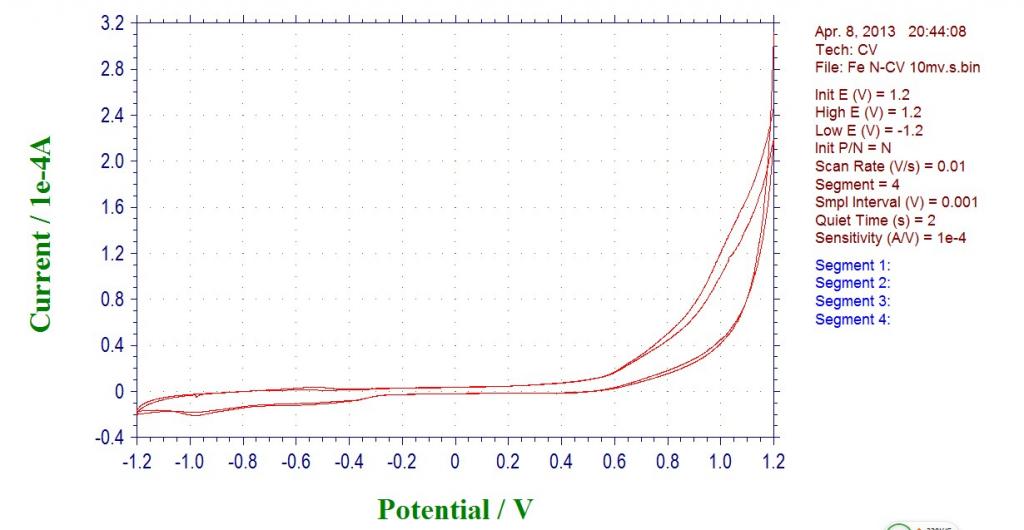

那个图片是在氧气氛中做的，下面这个是在氮气氛中做的，排了氧。
根据这个图怎么取我的电位区间呢？ 还有电流是不是有点小，老师说电流小代表导电性能不好
请多指教！

赞一下 回复此楼
5楼2013-05-02 17:29:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

妞妞0419

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-05-02 16:12:11
负电位方向的电位太低了吧，试一试电位扫描范围：-1V to 0.8V， 扫描速度：50mV/s.

谢谢亲的帮助~ 我看-1.16那里还有个峰，要是设置了-1，会不会把这峰给漏了，或者这个峰会不会并不是我材料本身的峰，而是达到了KOH的分解电压？这个图为什么向上偏这么多，感觉不太好看呀。。。
一般CV应该怎样选择电压范围呢？
我这个材料电流小，是不是代表它导电性不好？
赞一下 回复此楼
6楼2013-05-02 17:40:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoxiao4

铜虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
有气泡证明你的电极可能已经坏了  所以你需要换换电解液或者换电极材料  要不你测得是不准确的
赞一下 回复此楼
8楼2013-05-03 16:14:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hattie1

金虫 (初入文坛)
引用回帖:
8楼: Originally posted by xiaoxiao4 at 2013-05-03 16:14:34
有气泡证明你的电极可能已经坏了  所以你需要换换电解液或者换电极材料  要不你测得是不准确的

有气泡说明电极坏了？这个能够说的详细些吗？
赞一下 回复此楼
9楼2013-05-05 09:48:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hattie1

金虫 (初入文坛)
我也做过类似的曲线，1MKOH，也是大概在-1V（vsSHE）发生了析氢反应。你的电流比较小
赞一下 回复此楼
10楼2013-05-05 09:52:07
