[求助] workbench里的meshing画网格，怎样把网格数目减少一点 已有3人参与

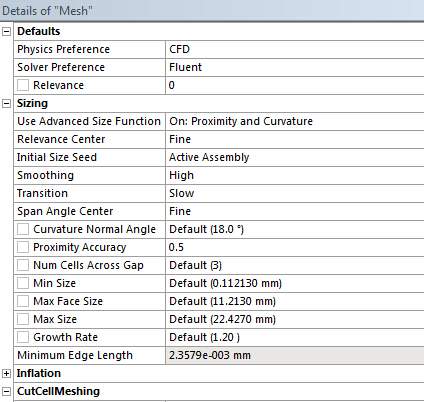

大家好，我用workbench的meshing画非结构网格，用四面体的patch conforming方法，用anasys 15画出来是500多万个，实在太多了，想减少一点，但是试了好多次都越画越多，我的设置如下面的图所示，我尝试把max face size 和max size 分别改成30mm和50mm，但是画出来居然更多了，到700w了，也尝试把min size 改大，改成1mm，会提示错误，请教各位还有什么办法可以减少网格数目吗？



workbench里的meshing画网格，怎样把网格数目减少一点
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-11-19 15:15:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dayangshi2b

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
pinksuper: 金币+15, ★有帮助 2014-12-03 09:15:21
右击mesh insert mesh size可以控制所选择的几何体的生成网格的数目参数，比如网格大小、几何体边缘分为几等份等等。
赞一下 回复此楼
善于帮助别人，别人才能帮助自己！
2楼2014-11-19 23:31:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pinksuper

新虫 (小有名气)
引用回帖:
2楼: Originally posted by dayangshi2b at 2014-11-19 23:31:48
右击mesh insert mesh size可以控制所选择的几何体的生成网格的数目参数，比如网格大小、几何体边缘分为几等份等等。

谢谢回复啊，是mesh里的sizing是吗？我可以用这个命令给不同的体设置不同的网格尺寸吗？
赞一下 回复此楼
3楼2014-11-22 11:05:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

扫把天下

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
pinksuper: 金币+5, ★有帮助 2014-12-03 09:15:41
请确认在重新mesh之前，是否把之前的剖分删除。
赞一下 回复此楼
give me beauty or give me death!
4楼2014-11-22 11:50:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

扫把天下

金虫 (小有名气)

【答案】应助回帖

或者还原到之前save的DB文件，重新操作mesh
赞一下 回复此楼
give me beauty or give me death!
5楼2014-11-22 11:53:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dayangshi2b

木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by pinksuper at 2014-11-22 11:05:33
谢谢回复啊，是mesh里的sizing是吗？我可以用这个命令给不同的体设置不同的网格尺寸吗？...

不是，右键单击mesh，你会发现很多控制选项。另外每次generate mesh 之前最好clear一下
赞一下 回复此楼
善于帮助别人，别人才能帮助自己！
6楼2014-11-22 15:58:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

枫叶的秋天

新虫 (初入文坛)

【答案】应助回帖

慢慢调一下 哪几个参数设置  我记得我有一次试了好长时间才行的
赞一下 回复此楼
7楼2014-11-23 15:20:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
