[求助] 评价workbench网格质量好坏依据的可靠性？ 已有1人参与

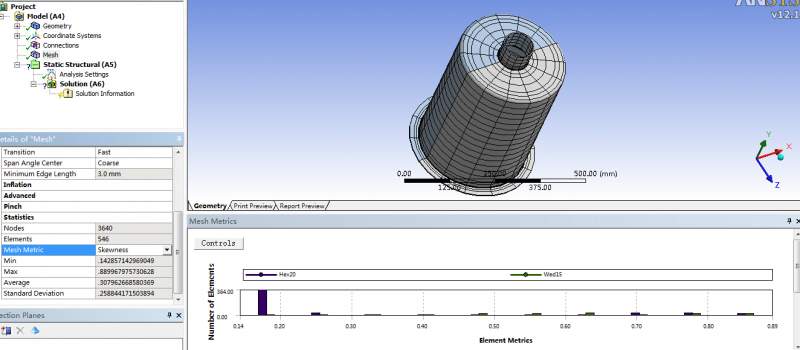

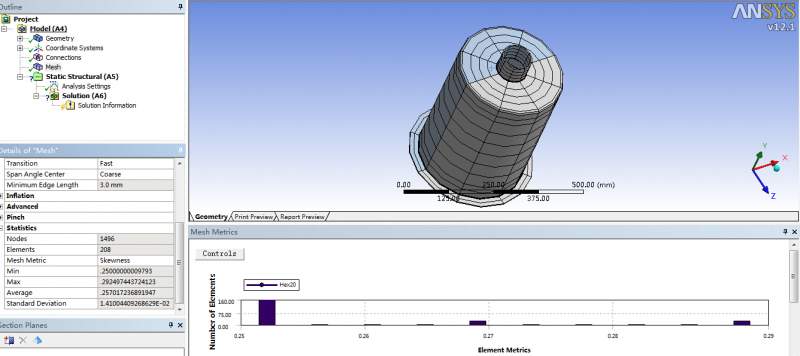

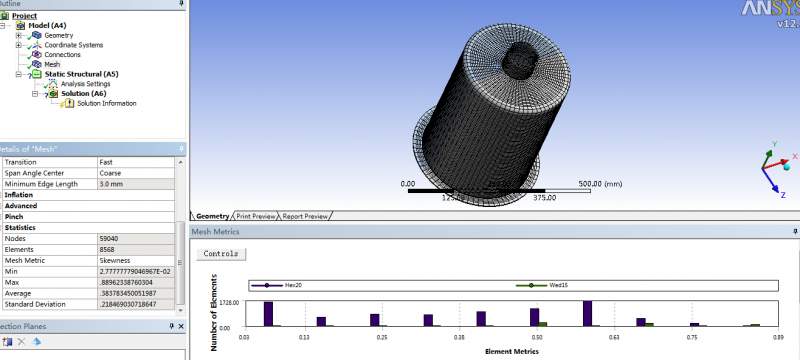

workbench12.1查看skewness（Average）,发现网格单元值设置的越大，skewness（Average）值就越小？下面3图的网格单元大小依次为10mm,50mm,100mm。
(1)求解划分网格的质量的影响因素？
(2)skewness一般说小于0.7是看的Average吗？

评价workbench网格质量好坏依据的可靠性？


评价workbench网格质量好坏依据的可靠性？-1


评价workbench网格质量好坏依据的可靠性？-2
回复此楼

» 收录本帖的淘帖专辑推荐

饭票

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-09-03 10:55:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱王晶

金虫 (小有名气)
图片可能看不清楚，补充一下（1）10mm时，averange=0.38  (2)50mm时，averange=0.307 (3)100mm时，averange=0.257
赞一下 回复此楼
2楼2014-09-03 10:58:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

会飞的麻雀

金虫 (初入文坛)
划分网格质量受到几何模型和选择的划分方式、网格粗细有关。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
3楼2014-09-04 12:40:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱王晶

金虫 (小有名气)
引用回帖:
3楼: Originally posted by 会飞的麻雀 at 2014-09-04 12:40:53
划分网格质量受到几何模型和选择的划分方式、网格粗细有关。

恩啊，上面3个图，其他设置的条件都一样，只改变网格粗细，结果得出的结论是网格越粗，划分的就越好，这个貌似不科学？难道是不该用skewness（Average）来评价网格质量？
赞一下 回复此楼
4楼2014-09-04 14:34:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

会飞的麻雀

金虫 (初入文坛)
网格太小会导致计算收敛困难

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
5楼2014-09-04 18:35:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱王晶

金虫 (小有名气)
引用回帖:
5楼: Originally posted by 会飞的麻雀 at 2014-09-04 18:35:39
网格太小会导致计算收敛困难

但是，50mm和100mm都不算小吧，能说的具体点吗？网格太小（多少算小呢）？
赞一下 回复此楼
6楼2014-09-05 08:02:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

里人水

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
6楼: Originally posted by 朱王晶 at 2014-09-05 08:02:56
但是，50mm和100mm都不算小吧，能说的具体点吗？网格太小（多少算小呢）？...

0.04mm网格仿真没有出现不能收敛的情况。没有固定说一定要多大多小。结合你模型的尺寸按照一定比例合理选择就是了。
赞一下 回复此楼
7楼2014-09-05 09:39:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱王晶

金虫 (小有名气)
引用回帖:
7楼: Originally posted by 里人水 at 2014-09-05 09:39:22
0.04mm网格仿真没有出现不能收敛的情况。没有固定说一定要多大多小。结合你模型的尺寸按照一定比例合理选择就是了。...

好的，谢谢，不纠结了
赞一下 回复此楼
8楼2014-09-05 12:17:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小山非小山

金虫 (正式写手)
畸变度是单元相对理想形状的相对扭曲的度量，是一个0（极好）到1（无法接受）之间的比例因子。0-0.25Excellent0.25-0.5very good0.5-0.8good0.80-0.95acceptable0.95-0.98bad0.98-1unacceptable  你这几个都行的

[ 发自小木虫客户端 ]
赞一下 回复此楼
悄悄是别离的笙箫，夏虫也为我沉默。沉默是今晚的康桥。
9楼2014-09-05 16:04:57
