[求助] ansys workbench模拟结果跟实验差别大，求指出错误 已有3人参与

各位大虾好，小弟最近新学ansys workbench模块做结构分析，而在进行模拟时候结果跟实际差很多，但又找不到原因，希望各位大神帮忙解答下，先谢过啦。

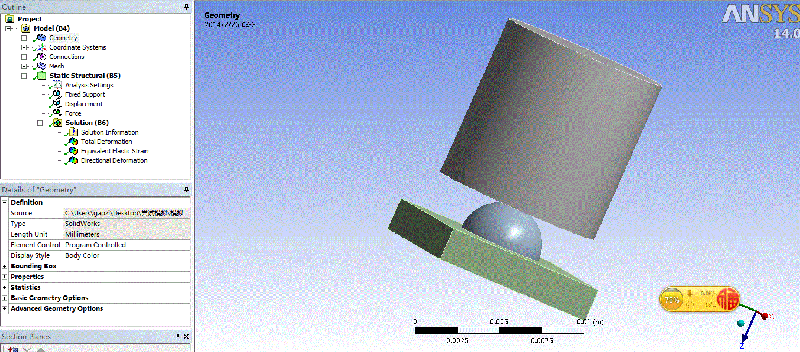

首先这是一个静力分析，模型比较简单：就一个装配体，圆柱体相当一个不锈钢压头，另外一个是塑料器件

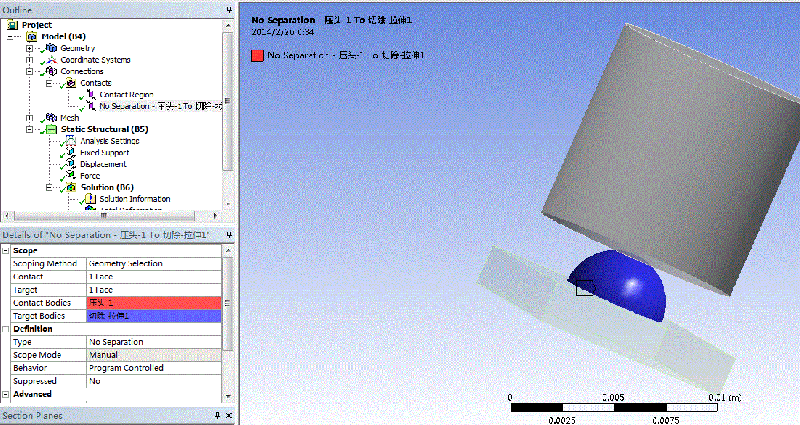

其中连接关系设定为压头下表面与塑料器件的半球表面不分离：

设定的边界条件有：

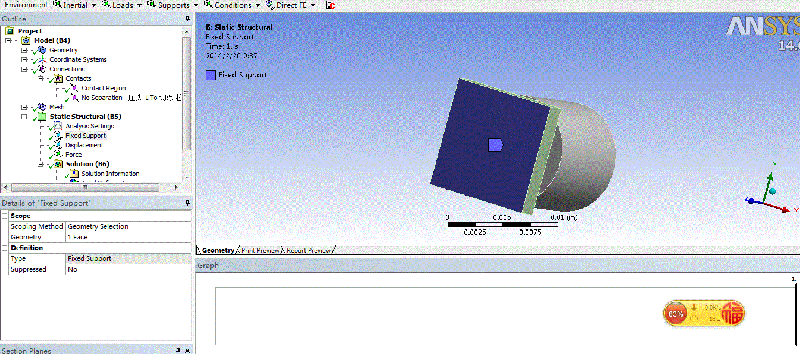

A固定约束：固定约束设定在塑料器件的下表面：

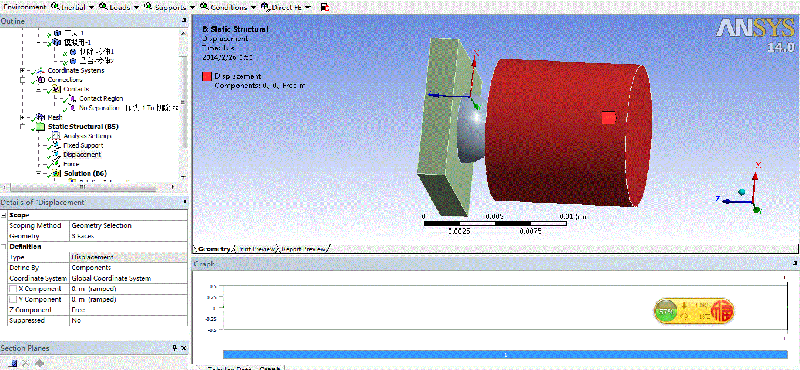

B位移约束：displacement设定在压头三个表面约束设定是压头往X,Y的位移为0，Z的是free。

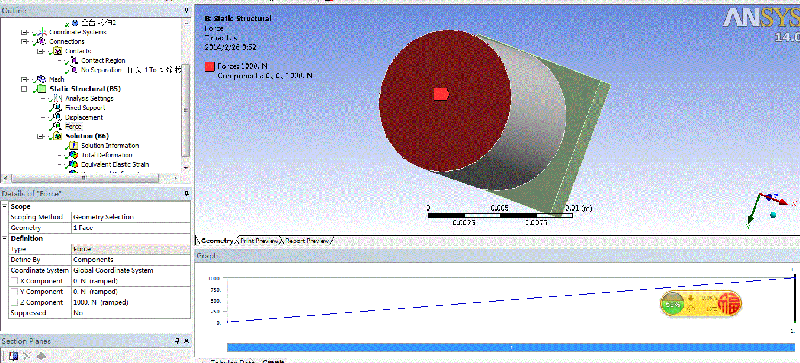

C作用力：作用力设为force在Z轴向下方向10000N作用在压头上表面。

求解总体变形结果：

求解结果发现塑料器件会嵌进不锈钢压头，并且变形后中间会有一个凹坑，这根实验结果差别很大啊，是不是在模拟过程中我设置边界条件时候出现了很低级的错误呢？
因为图片不知道怎么上传，就图片一张一张上传啦，不便之处请见谅= =
希望大神们不吝赐教，小弟在此谢过~
ansys workbench模拟结果跟实验差别大，求指出错误


ansys workbench模拟结果跟实验差别大，求指出错误-1


ansys workbench模拟结果跟实验差别大，求指出错误-2


ansys workbench模拟结果跟实验差别大，求指出错误-3


ansys workbench模拟结果跟实验差别大，求指出错误-4
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
心中有个期待实现的梦想。
1楼 2014-02-26 01:33:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

kingjinjing

专家顾问 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
籽籽: 金币+1, ★有帮助, 还好吧 2014-02-26 21:12:09
圆柱体设置为刚体。。。
塑料的本构模型需要你正确设置。。。
接触应设定为摩擦。。。。
赞一下(1人) 回复此楼
2楼2014-02-26 08:49:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

籽籽

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by kingjinjing at 2014-02-26 08:49:42
圆柱体设置为刚体。。。
塑料的本构模型需要你正确设置。。。
接触应设定为摩擦。。。。

好的，我现在改下试试先，先谢谢哈。
赞一下 回复此楼
心中有个期待实现的梦想。
3楼2014-02-26 19:17:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haichaozi

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
2楼说的很对，首先对模型的设置有问题，而且你这算是接触分析了，可以参考ANSYS做基础分析的实例
赞一下 回复此楼
4楼2014-02-27 19:01:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

徒高桥

银虫 (初入文坛)
个人感觉是你创建模型的问题，过于简化，模型失真，导致误差较大
赞一下 回复此楼
你若不离不弃，我必生死相依
5楼2014-03-06 20:07:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

籽籽

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by 徒高桥 at 2014-03-06 20:07:05
个人感觉是你创建模型的问题，过于简化，模型失真，导致误差较大

其实实际上我这个实验就是这样的啊，就是做关于LED机械强度的，模型就是几乎这样的了....
赞一下 回复此楼
心中有个期待实现的梦想。
6楼2014-03-07 11:00:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

籽籽

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by haichaozi at 2014-02-27 19:01:55
2楼说的很对，首先对模型的设置有问题，而且你这算是接触分析了，可以参考ANSYS做基础分析的实例

能否详细说下具体设置怎样的么？按照接触分析试了下，但是一到了非线性时候就会出现错误...新手啊= =
赞一下 回复此楼
心中有个期待实现的梦想。
7楼2014-03-07 11:02:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不知道大哥

铁虫 (小有名气)
这个涉及接触问题，一点都不简单。
赞一下 回复此楼
8楼2014-09-03 17:16:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

01443200

新虫 (初入文坛)
弹性范围之内,超出了 结构分析不适用;
赞一下 回复此楼
9楼2016-03-13 15:25:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

x494327976

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by 01443200 at 2016-03-13 15:25:25
弹性范围之内,超出了 结构分析不适用;

可是这个如何判定是否在弹性之内呢，我的材料是POM的，在做结构分析的时候也出现了较大的偏差，模拟的结果超过了极限拉应力，但是在实际的拉伸试验时却没有拉断，让我很费解，求指教。
赞一下 回复此楼
10楼2016-03-17 10:43:15
