[求助] TEM 的专家帮助 已有5人参与

投了篇文章，然后审稿人的有个问题没弄懂，希望能得到大家的帮助。
审稿人问题：In TEM image, insert the zone axis.不知道insert the zone axis是个什么意思。（附上我的TEM 图片）。

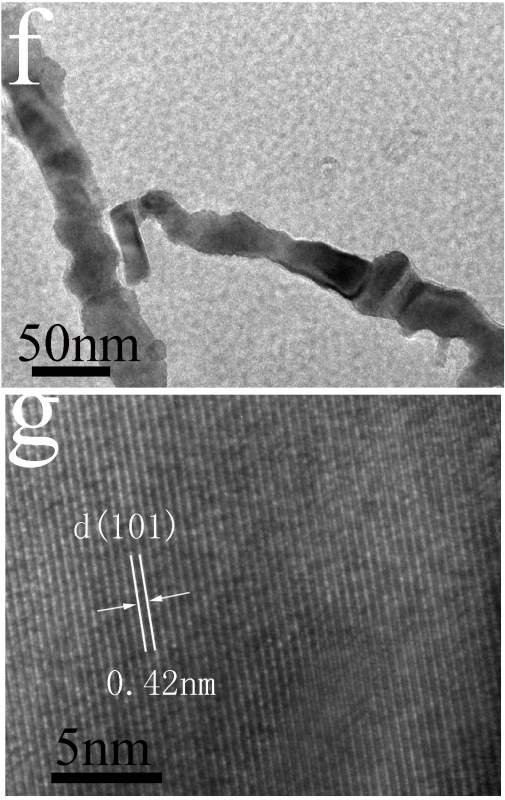

TEM 的专家帮助

[ Last edited by 金光闪闪2010 on 2014-11-7 at 15:01 ]
回复此楼

» 收录本帖的淘帖专辑推荐

实验小细节

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-11-05 09:35:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

kuku5837135

银虫 (正式写手)
引用回帖:
13楼: Originally posted by puzhonghua88 at 2014-11-08 23:59:05
我还有一张HRTEM 图片可以看出来是2个不同的晶面。那意思就是说那张图片就可以算出晶带轴？...

可以，前提它们不属于一组晶面族，晶带轴一般都尽量给低指数
赞一下(1人) 回复此楼
14楼2014-11-09 09:50:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

thinfilm2014

银虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
puzhonghua88: 金币+2, ★有帮助 2014-11-06 22:05:36
zone axis 就是电子束入射的方向是沿着晶体的哪个方向入射进来的。你需要标定两个晶面，然后晶面指数叉乘就得到了zone axis.
good luck
赞一下 回复此楼
2楼2014-11-05 09:52:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fastseen

禁虫 (小有名气)
本帖内容被屏蔽
3楼2014-11-05 22:42:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

puzhonghua88

至尊木虫 (著名写手)

学生
引用回帖:
2楼: Originally posted by thinfilm2014 at 2014-11-05 09:52:39
zone axis 就是电子束入射的方向是沿着晶体的哪个方向入射进来的。你需要标定两个晶面，然后晶面指数叉乘就得到了zone axis.
good luck

那根据我如上的图片只有一个晶面是算不出来的？那我还得重新拍高分辨？叉乘是怎么乘？假如我一个是101，另一个是110.需要怎么算？谢谢啊！
赞一下 回复此楼
4楼2014-11-05 23:32:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lirongzhu

金虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
矢量的叉乘都不会？你没学过高等数学？翻翻书吧！
赞一下 回复此楼
5楼2014-11-06 08:16:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bullbilly

木虫 (知名作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
puzhonghua88: 金币+3 2014-11-06 22:05:47
做高分辨的时候没有同时拍摄电子衍射么？
如果没有，就只能重新做高分辨和电子衍射了。

[uvw] = (k1l2-k2l1) : (l1h2-l2h1) : (h1k2-h2k1)
赞一下 回复此楼
6楼2014-11-06 08:27:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

llm3136

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
puzhonghua88: 金币+2 2014-11-06 22:05:56
将高分辨的图片做一下傅立叶变换，看能否根据衍射斑点来确定晶带轴。。

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2014-11-06 09:08:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

puzhonghua88

至尊木虫 (著名写手)

学生
引用回帖:
6楼: Originally posted by bullbilly at 2014-11-06 08:27:59
做高分辨的时候没有同时拍摄电子衍射么？
如果没有，就只能重新做高分辨和电子衍射了。

= (k1l2-k2l1) : (l1h2-l2h1) : (h1k2-h2k1)

有电子衍射的，电子衍射从内到外的镜面是200,101,002,202.我需要怎么计算呢？谢谢啊！

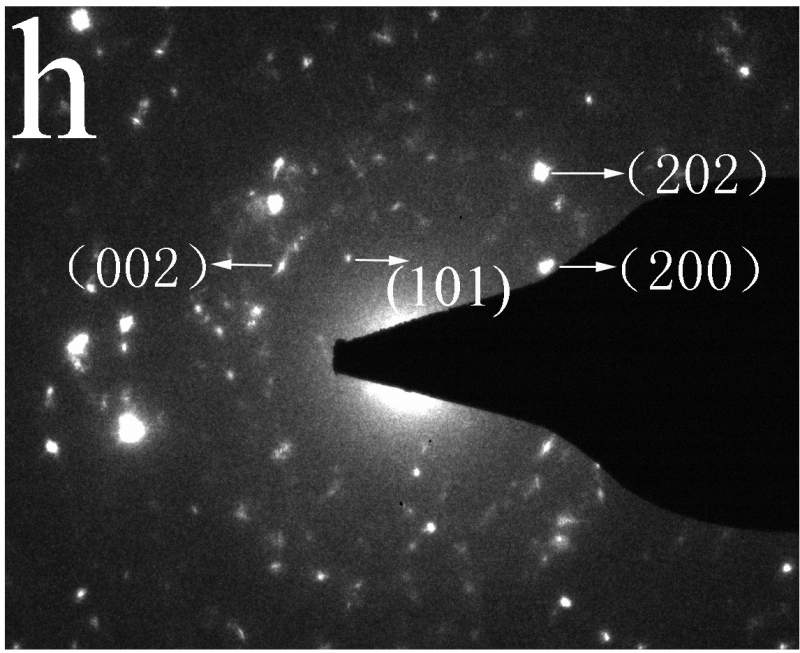

TEM 的专家帮助-1
赞一下 回复此楼
8楼2014-11-06 22:13:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

puzhonghua88

至尊木虫 (著名写手)

学生
引用回帖:
7楼: Originally posted by llm3136 at 2014-11-06 09:08:53
将高分辨的图片做一下傅立叶变换，看能否根据衍射斑点来确定晶带轴。。

我将我的TEM 图片做了下傅里叶变换，如图，想请教下需要怎么计算我的晶带轴呢？谢谢！
TEM 的专家帮助-2

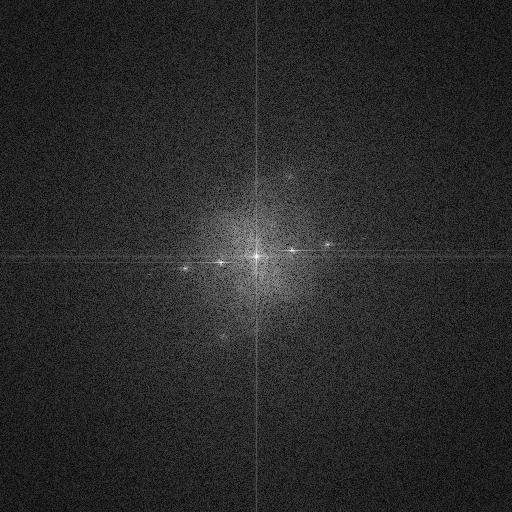

FFT of 6.jpg


TEM 的专家帮助-3

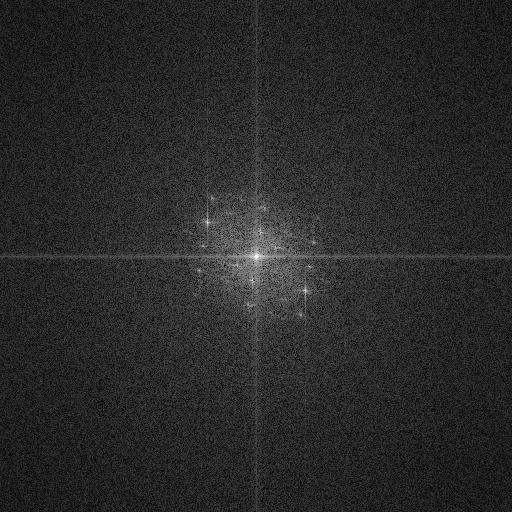

FFT of 4.jpg
赞一下 回复此楼
9楼2014-11-06 22:28:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bullbilly

木虫 (知名作家)

【答案】应助回帖

引用回帖:
8楼: Originally posted by puzhonghua88 at 2014-11-06 22:13:44
有电子衍射的，电子衍射从内到外的镜面是200,101,002,202.我需要怎么计算呢？谢谢啊！

...

多晶衍射环是没法算晶带轴的。

既然你有傅里叶变换，那你尝试下看能不能指标出来。
指标出两个方向的晶面指数，用那个公式就可以算出晶带轴了。
赞一下 回复此楼
10楼2014-11-07 09:47:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
