[求助] ansys涉及生死单元的云图输出 已有2人参与

我做了一个多载荷步的热分析，有一部分单元是分步激活的，在最后输出avi动画的时候可以实现这部分单元分步出现吗？因为现在的结果中单元全部激活之后最后输出动画的时候，在前几个载荷步中被杀死的单元也在。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-10-25 07:26:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yzhmxmu

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
当你激活某个单元进行运算时，要保证killed单元没有选中，这样才能达到效果。
赞一下(1人) 回复此楼
DIY
2楼2014-10-26 21:02:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangqiang000

金虫 (小有名气)

神一样的人

【答案】应助回帖

感谢参与，应助指数 +1
每一个载荷步要间断，
赞一下 回复此楼
人生需要自我肯定
3楼2014-10-27 11:23:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangqiang000

金虫 (小有名气)

神一样的人

【答案】应助回帖

计算时选择活的单元，
赞一下(1人) 回复此楼
人生需要自我肯定
4楼2014-10-27 11:24:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zekexu

木虫 (初入文坛)
引用回帖:
2楼: Originally posted by yzhmxmu at 2014-10-26 21:02:29
当你激活某个单元进行运算时，要保证killed单元没有选中，这样才能达到效果。

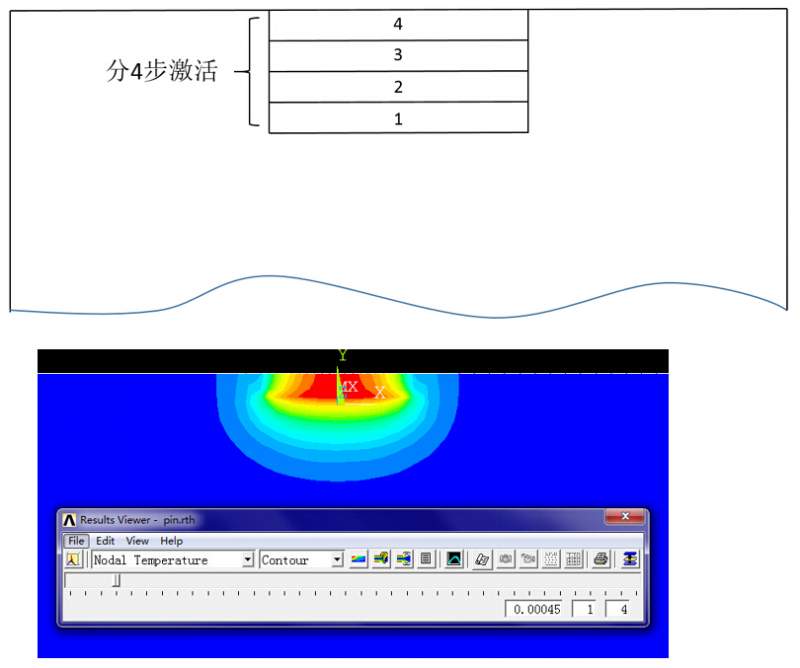

图片是结果中第一个载荷步的最后一个子步，在这一步计算时我只激活了第一层，我想让结果也只显示出第一层而不是后面三层也会出现，另外你所说的“要保证killed单元没有选中”是要在solve之前只选择“esel,s,live”的吗？
ansys涉及生死单元的云图输出
赞一下 回复此楼
5楼2014-10-28 04:08:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

双人千??林

新虫 (初入文坛)
解决了嘛？兄弟

发自小木虫Android客户端
回复此楼
6楼2019-05-18 11:58:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mikejwg

金虫 (小有名气)
楼主解决了么。
回复此楼
7楼2019-08-21 08:09:18
