[求助] ansys焊接模拟中的问题

这几天用ANSYS做焊接热分析，我把热源加在上去了之后，焊件与空气间的对流边界条件要怎么加载，因为热源是面载荷，再在上面加载对流载荷就会覆盖之前的热载，之前看到好像要在表面紧贴处加上一些单元另外设置对流载荷，但是具体怎么做呢？
另外，做完热分析后我要做一个间接耦合应力分析，怎么样循环读取热分析结果文件进行分析呢？
回复此楼

» 收录本帖的淘帖专辑推荐

电弧

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-07 17:03:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sutengfeijd

新虫 (小有名气)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-05-08 19:51:45
不知你模拟的是三维的还是二维，但都不应该出现此问题啊，在你的焊接面不用加载热对流，因为一般建对称模型，焊缝那个面好像不加热对流吧。其他面加载。你看看我说的对吗，个人认为。呵呵
赞一下(1人) 回复此楼
恒
2楼2013-05-07 22:16:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hustldl

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by sutengfeijd at 2013-05-07 22:16:53
不知你模拟的是三维的还是二维，但都不应该出现此问题啊，在你的焊接面不用加载热对流，因为一般建对称模型，焊缝那个面好像不加热对流吧。其他面加载。你看看我说的对吗，个人认为。呵呵

我做的三维的，我是把热源加载在上表面，我建的就是对称模型，你说的焊接面是指的中心那个面吧，我现在想的是在上表面没有热载的地方加载对流条件。其他面当然也要加载，但是上表面我不知道怎么加载？
赞一下 回复此楼
3楼2013-05-07 22:38:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+3, 谢谢参与！ 2013-05-08 19:51:53

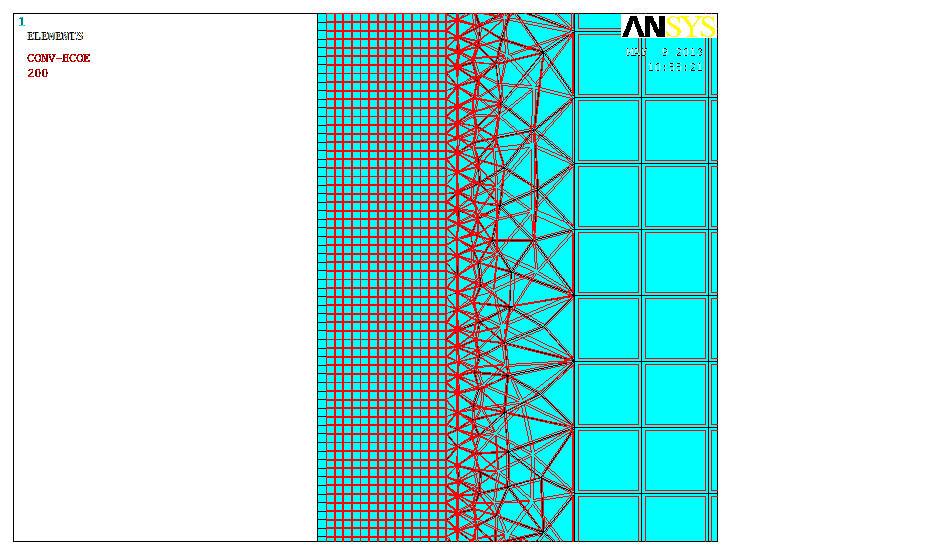

要在一个面上施加两种不同的载荷条件，可以使用表面效应单元，我的博客中有一点资料，你可以去看看，博客地址是：    http://htbbzzg.blog.163.com.
至于采用间接方法进行热 - 结构分析，在计算完温度场之后，先把单元类型转换为结构单元，施加相应的边界条件，然后可以定义一个一维数组，用来存放需要进行结构计算的时间点，接下来就可以使用循环语句对各个时间点读入相应的温度值和进行结构分析了。假设有 N 个时间点，按升序存放在数组 TN 中，循环语句中应包含以下内容 (未经调试，可能有误)，其余内容根据你的问题自己补充：
    *do, i, 1, N
       t = TN(i)
      读取时刻 t 的节点温度值
      ......  !  其它内容，如边界条件、求解设置等
      time,  t
      solve
    *enddo
     计算完成后，到通用后处理，点击 Results summary，在列表中应该有 N 个结果组，对应 N 个时间点。然后可以查看任意时间点的位移、应力等云图；也可以到时间历程后处理中绘制指定节点或单元的某个结果量随时间变化的曲线。
赞一下 回复此楼
4楼2013-05-08 18:30:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sutengfeijd

新虫 (小有名气)
引用回帖:
3楼: Originally posted by hustldl at 2013-05-07 22:38:54
我做的三维的，我是把热源加载在上表面，我建的就是对称模型，你说的焊接面是指的中心那个面吧，我现在想的是在上表面没有热载的地方加载对流条件。其他面当然也要加载，但是上表面我不知道怎么加载？...

看别人有这么加载的，焊缝处加载热源，上表面其他地方加载对流。

赞一下 回复此楼
恒
5楼2013-05-09 10:48:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haocong

铁杆木虫 (著名写手)
求助ansys 加载 热源 详细例子  万分感激

好多论文 没有详细 过程 的啊
赞一下 回复此楼
一点一点进步
6楼2013-05-09 13:26:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hustldl

铜虫 (初入文坛)
一般用高斯热源的话，可以用公式编辑器结合载荷步来加载。
当然也可以用生死单元，结合生热率进行加载，这个网上例子很多的，一般讲ansys的书里面都会有介绍。
我也是刚学这个，做毕设的苦逼。。。。
赞一下 回复此楼
7楼2013-05-09 15:38:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

15527218310

金虫 (小有名气)
请问下焊件的下表面与基台接触的面怎么处理呢？是对流还是热传导呢？

发自小木虫Android客户端
赞一下 回复此楼
8楼2017-11-01 01:09:59
