[求助] ANSYS10.0在流体计算中遇到的问题

ANSYS10.0在流体计算中遇到的问题

最近在进行流体分析时发现有以下问题出现，请各位高手指点：
   *** ERROR ***                           CP =     154.500   TIME= 20:18:56
Negative or zero temperatures may be avoided by either mesh refinement
or modified inertial relaxation especially if Petrov-Galerkin
formulation is used for the energy equation(FLDA,ENRG,SUPG,T).

*** ERROR ***                           CP =     154.625   TIME= 20:25:27
Negative or zero temperature detected.  This may be caused by a
diverging solution or by an incorrect temperature or property value.
A temperature offset may also be required.  (TOFFST)
   Node = 343047.
补充：温度场施加应该没有问题，问题还会出现在哪里，还望不吝赐教
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
fluent交流群：247890687
1楼 2012-04-09 15:05:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuxia8495

银虫 (小有名气)
自己来回复一下，原因可能有：边界约束不够；加载时要保证所有加载的体被选上
赞一下 回复此楼
fluent交流群：247890687
2楼2012-04-12 10:10:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caemechanics

至尊木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xuxia8495: 金币+10 2012-04-12 18:51:33
xiegangmai: 金币+1, 谢谢应助！ 2012-04-12 22:07:01
建议用fluent，ansys classic 计算流体效果不是很好。原因很简单，ansys的理论基础是小变形，而流体一般都是大变形
赞一下 回复此楼
3楼2012-04-12 18:46:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuxia8495

银虫 (小有名气)
引用回帖:
3楼: Originally posted by caemechanics at 2012-04-12 18:46:15:
建议用fluent，ansys classic 计算流体效果不是很好。原因很简单，ansys的理论基础是小变形，而流体一般都是大变形

谢谢回复！我做的是焊接等离子弧温度模拟，牵涉到多场耦合，所以选择了ansys
赞一下 回复此楼
fluent交流群：247890687
4楼2012-04-12 18:51:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1057289619

金虫 (小有名气)
引用回帖:
4楼: Originally posted by xuxia8495 at 2012-04-12 18:51:22
谢谢回复！我做的是焊接等离子弧温度模拟，牵涉到多场耦合，所以选择了ansys...

你好，我也是做焊接等离子体弧温度模拟的，我在计算时也出现了上面的问题，可以知道你最后是怎么解决的吗？
赞一下 回复此楼
5楼2013-12-18 10:56:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

scdxhgc

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by xuxia8495 at 2012-04-12 10:10:44
自己来回复一下，原因可能有：边界约束不够；加载时要保证所有加载的体被选上

2年后，本着为后来同学释疑，回复一把。
----------------------------------------
最近本人做毕业设计，也遇到这个问题。经一个多月的摸索，终于有所突破。

解决办法可能是，我们把尺寸设置大了。比如书中的例子为R=0.06 线段划分为30段，而自己变形后的尺寸设置为R=1 线段划分为30段（图整数方便建模）。自己自学ansys不知道这会影响结果。直到今晚又在《ANSYS 14.0 热力学分析从入门到精通》中写到，R=0.027 线段划分为25段（同类型例子）。

我就猜想是不是尺寸的原因，然后进行验证，发现设置为R=0.027 线段划分为25段时，求解时没有出现错误了。

---------------------------------------------------------
很高兴，毕业论文又有曙光了。特此纪念一下！
赞一下 回复此楼
窄路，宽心。
6楼2014-05-30 22:36:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

scdxhgc

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by xuxia8495 at 2012-04-12 10:10:44
自己来回复一下，原因可能有：边界约束不够；加载时要保证所有加载的体被选上

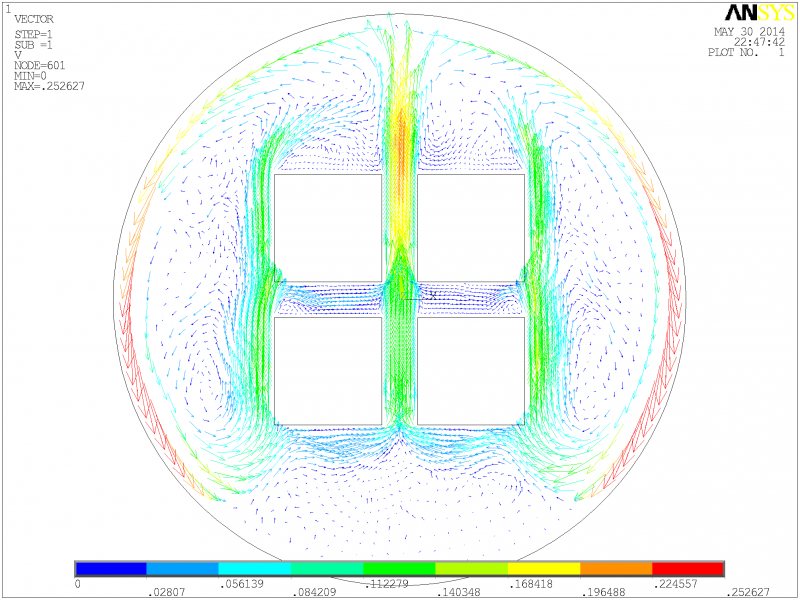

有图为证哈
ANSYS10.0在流体计算中遇到的问题
赞一下 回复此楼
窄路，宽心。
7楼2014-05-30 22:53:19
