[求助] Ansys后处理画等值图

求解结束后，我用通用后处理器画应力（von mises stress）的节点等值图时，结果只能出现整个模型的等值图，而我只想它显示其中的一个部分的等值图及结果。
如图，这是整个模型的显示，我想去除最里面的小球和最外面的壳。谢谢了。

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
生命不息，奋斗不止！
1楼 2013-05-10 21:52:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-05-11 20:07:35
选择模型中要显示结果的那部分单元和节点，再显示结果即可。
赞一下 回复此楼
2楼2013-05-11 09:57:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

John_zhu

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by htbbzzg at 2013-05-11 09:57:51
选择模型中要显示结果的那部分单元和节点，再显示结果即可。

是用select选择吗？我用select选择所需要的节点后，再显示等值图，还是整个模型的结果和图形。  请教怎样选择，怎样显示结果？
赞一下 回复此楼
生命不息，奋斗不止！
3楼2013-05-11 10:11:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-05-11 20:07:40
要选择节点以及与这些节点相关的单元，只选择节点是不行的。
在选择节点后，在 Select Entities 对话框中，将实体类型改为 Elements，选择方法改为 Attached to > Nodes，就可以选择相关的单元了。或者，也可以在命令行中输入并执行：  esln,s 命令。
赞一下 回复此楼
4楼2013-05-11 11:52:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

John_zhu

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by htbbzzg at 2013-05-11 11:52:50
要选择节点以及与这些节点相关的单元，只选择节点是不行的。
在选择节点后，在 Select Entities 对话框中，将实体类型改为 Elements，选择方法改为 Attached to > Nodes，就可以选择相关的单元了。或者，也可以 ...

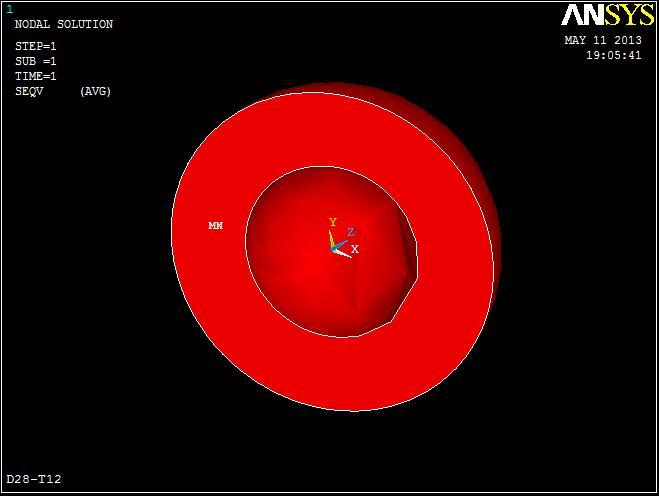

非常感谢！我绘出了中间那部分的等值图，可是结果全是红的，而且没有结果数字显示。我将结果图片和db文件贴上，再请你帮忙解决。谢谢，谢谢

赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : D28-T12.db
    • 2013-05-11 19:21:12, 20.69 M
生命不息，奋斗不止！
5楼2013-05-11 19:19:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

John_zhu

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by htbbzzg at 2013-05-11 11:52:50
要选择节点以及与这些节点相关的单元，只选择节点是不行的。
在选择节点后，在 Select Entities 对话框中，将实体类型改为 Elements，选择方法改为 Attached to > Nodes，就可以选择相关的单元了。或者，也可以 ...

还有一个问题想请教。两个体积相接触，要对接触面处体积1的面和体积2的面上所有节点进行自由度耦合，是不是用布尔运算里的Gule？非常感谢！
赞一下 回复此楼
生命不息，奋斗不止！
6楼2013-05-11 22:06:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
John_zhu: 金币+5, ★★★★★最佳答案, 对我有很大的帮助，非常非常感谢！ 2013-05-12 12:33:25
xiegangmai: 金币+2, 谢谢参与！ 2013-05-14 21:28:59

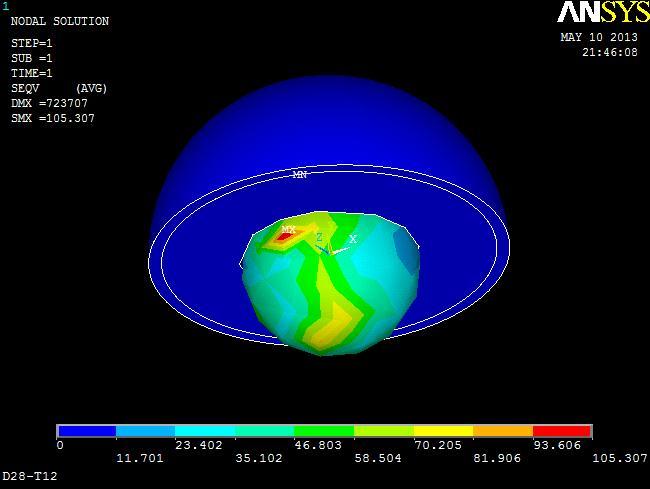

从你的两个图来看，大体积的应力为零，很可能它和小体积是各自独立的，或者其它原因，使大体积没有受力。
如果两个体积没有连接到一起，你可以在划分网格前进行 glue 操作，然后再划分网格。只是，对你的模型， glue 后只能采用自由划分网格了。
赞一下 回复此楼
7楼2013-05-12 08:44:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

John_zhu

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by htbbzzg at 2013-05-12 08:44:27
从你的两个图来看，大体积的应力为零，很可能它和小体积是各自独立的，或者其它原因，使大体积没有受力。
如果两个体积没有连接到一起，你可以在划分网格前进行 glue 操作，然后再划分网格。只是，对你的模型， gl ...

如果小体积相对于大体积是转动的，要对小体积施加载荷，该如何对两体积的接触面（或者是处理两个体积）做处理才能使力能传到大体积上，而不至于使两体积各自独立。Glue处理后的两体积能产生相对转动吗？非常感谢
赞一下 回复此楼
生命不息，奋斗不止！
8楼2013-05-12 12:42:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-05-14 21:29:05
如果是这样，就不能使用 glue 了，因为 glue 操作使两个体连接到一起，就不能有相对运动了。
你可以试试在两个体的接触面上定义接触对，不过，接触设置能否发挥作用，还要看约束和载荷条件的设置。
赞一下 回复此楼
9楼2013-05-13 08:33:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

John_zhu

铁虫 (小有名气)
引用回帖:
9楼: Originally posted by htbbzzg at 2013-05-13 08:33:32
如果是这样，就不能使用 glue 了，因为 glue 操作使两个体连接到一起，就不能有相对运动了。
你可以试试在两个体的接触面上定义接触对，不过，接触设置能否发挥作用，还要看约束和载荷条件的设置。

接触对是不是在定义单元属性的时候定义，然后在划分网格是分配到具体的面啊？我将一个面单元定义为ＣＯＮＴＡ１７４，另一个定义为ＴＡＲＧＥ１７０，然后分别分配各这两个接触面。最后，设置约束和载荷（约束为将大体积的外表面上所有节点固定，在小体积球表面三个节点加集中力），可结果出来之后，大体积的等值图仍然都是红色没有数据。求解答。谢谢。
赞一下 回复此楼
生命不息，奋斗不止！
10楼2013-05-13 09:32:08
