[求助] Ansys静电场分析中金属的处理方法 已有2人参与

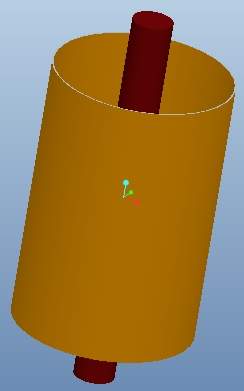

简易的模型是这样子的：两个导体构成，一个是通电的柱形金属导体，另一个是不通电的圆形薄壁金属导体，导体中间是真空。现在，我不知道金属导体的介电常数应该怎么设置，有童鞋说导体可以不用建模，至于加载，可以加在金属导体与真空接触的面上。但我觉得金属薄壁是不应该不建模吧，它是会影响电场分布的，如果要建模的话，它的介电常数怎么设置？

Ansys静电场分析中金属的处理方法
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-04 17:57:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

三生1256

银虫 (初入文坛)
金属的介电常数应该算是无穷大的吧，实在要设可以设置个特别大的数值试试吧，我没试过，金属在静电场通常都是不当做求解区域的吧。。。
赞一下 回复此楼
2楼2014-05-04 20:42:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oyjgxmc

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 三生1256 at 2014-05-04 20:42:17
金属的介电常数应该算是无穷大的吧，实在要设可以设置个特别大的数值试试吧，我没试过，金属在静电场通常都是不当做求解区域的吧。。。

“不当做求解区域”怎么理解？(不好意思我是小白)是不建模吗？
赞一下 回复此楼
3楼2014-05-04 21:12:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

三生1256

银虫 (初入文坛)
引用回帖:
3楼: Originally posted by oyjgxmc at 2014-05-04 21:12:02
“不当做求解区域”怎么理解？(不好意思我是小白)是不建模吗？...

就是不划网格就可以了吧，画了网格的地方才会被求解

[ 发自小木虫客户端 ]
赞一下 回复此楼
4楼2014-05-05 11:06:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

三生1256

银虫 (初入文坛)
引用回帖:
3楼: Originally posted by oyjgxmc at 2014-05-04 21:12:02
“不当做求解区域”怎么理解？(不好意思我是小白)是不建模吗？...

你这个模型要是只看静电场的话可以只建个空心圆柱就够了。反正金属内部的电场也是零。

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2014-05-05 11:49:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oyjgxmc

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 三生1256 at 2014-05-05 11:49:14
你这个模型要是只看静电场的话可以只建个空心圆柱就够了。反正金属内部的电场也是零。
...

其实主要求的是薄壁外的分布，还有模型没有画出来，金属薄壁外除了真空，还有一层薄壁陶瓷和外部空气，要求的就是电场在空气中的分布情况！
赞一下 回复此楼
6楼2014-05-05 15:55:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

oyjgxmc

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 三生1256 at 2014-05-04 20:42:17
金属的介电常数应该算是无穷大的吧，实在要设可以设置个特别大的数值试试吧，我没试过，金属在静电场通常都是不当做求解区域的吧。。。

之前也把其相对介电常数设置为一个金属电导量级的值做过，但不知道对不！
赞一下 回复此楼
7楼2014-05-05 15:58:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

三生1256

银虫 (初入文坛)
引用回帖:
7楼: Originally posted by oyjgxmc at 2014-05-05 15:58:15
之前也把其相对介电常数设置为一个金属电导量级的值做过，但不知道对不！...

应该可以的吧，可以问问老师什么的

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2014-05-05 18:01:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lhy3120

金虫 (小有名气)

【答案】应助回帖

金属的介电常数设置为无穷大

但是，金属的划分网格和不划分网格会影响计算结果

如果金属不划分网格，那就没必要纠结金属的介电常数了，都用不到
赞一下 回复此楼
努力。。。。。。
9楼2014-09-24 16:24:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

追狼居胥

铁虫 (小有名气)

【答案】应助回帖

1、将金属理想化为面，程序是不会认识金属非金属的，故而加载电压时只能加载到面上，最后计算出来后面附近是有场强分布的。
2、若是研究的是金属自身形貌的影响，应把金属介电常数设置无穷大。因为介电常数小的材料在电场中会承担大的场强；然而问题在于，电压只能加载在面上面。
两种我都算过 都和文献比对过
赞一下 回复此楼
10楼2015-09-11 22:29:07
