[求助] ANSYS二维电场模拟电阻变化，求指教

最近模拟了异种材料焊接接头二维的的电势分布图，主要是改变俩种材料焊接界面上的孔洞多少，然后观察整个接头的电势差变化，如图所示，现在就是不知道模拟的对不对，求高手留下指教。

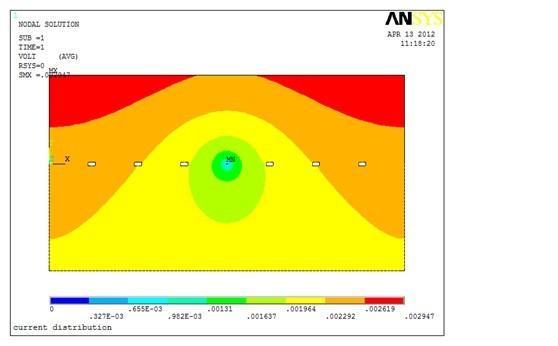

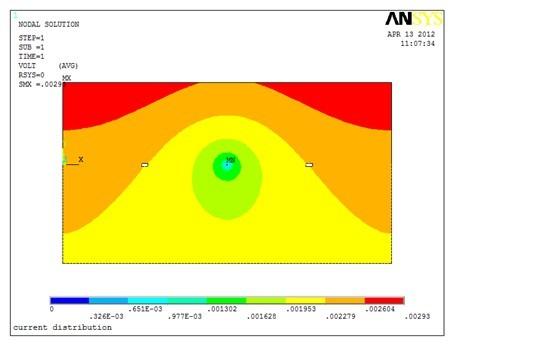

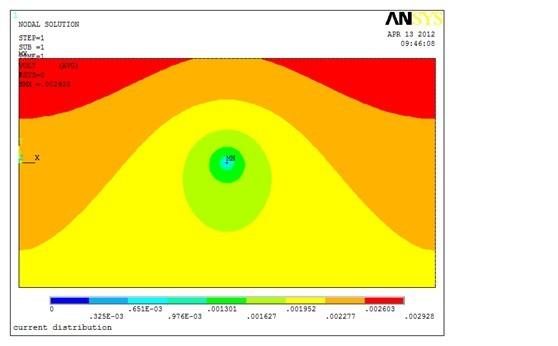

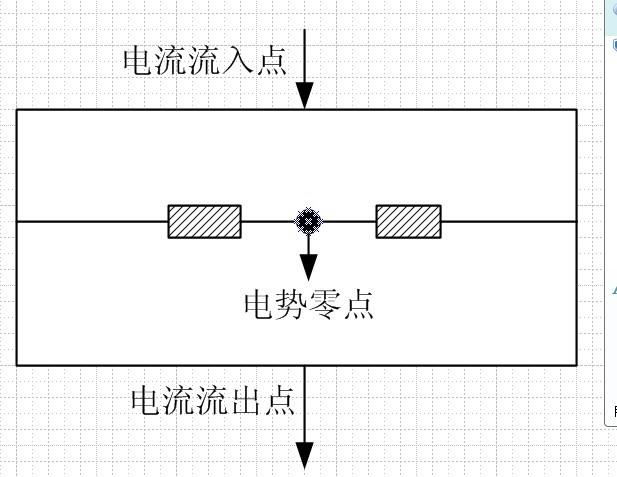

参数如下：电流为恒流1mA，俩侧的电阻分别为12.7mΩ、1.58mΩ，体材料的长宽为25mm×100mm，和30mm×100mm，中间孔洞尺寸为1mm×2mm，具体的设置给个图，阴影部位为孔洞，模拟结果如图所示：先给出几个吧，分别是没有孔洞的，2个孔洞的，6个孔洞的

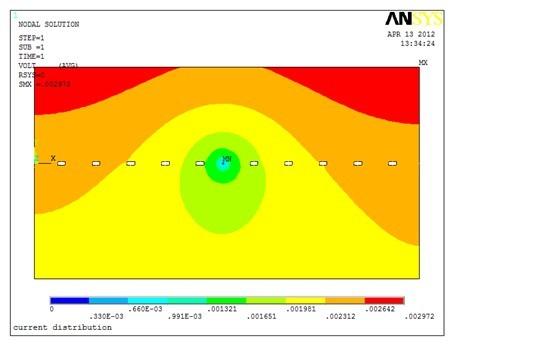

10个孔洞的,













[ Last edited by 望月秦淮 on 2012-4-13 at 15:16 ]
回复此楼

» 收录本帖的淘帖专辑推荐

ansys学习

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
LOVElinlin forever！
1楼 2012-04-13 15:14:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hudie012

荣誉版主 (文坛精英)

小兔爱吃萝卜

优秀版主优秀版主优秀版主

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-04-14 08:48:18
从你的图看，空洞貌似对电势差影响很小？理论上又没分析过？
赞一下 回复此楼
todayisagift
2楼2012-04-13 16:09:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

望月秦淮

银虫 (小有名气)
引用回帖:
2楼: Originally posted by hudie012 at 2012-04-13 16:09:58:
从你的图看，空洞貌似对电势差影响很小？理论上又没分析过？

理论上计算的大概趋势就是孔洞越多，电势差越大，确实电势差是毫伏或是微伏级的，因为这面要考虑边界条件，我加载的是在中心，而且只是一个点，不知道这个有没有错误？请指教
赞一下 回复此楼
LOVElinlin forever！
3楼2012-04-14 08:05:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

callch2005

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-04-15 10:28:09
说一下我的想法：
将电流流入边上的节点约束后或平均分配节点电流后，施加电流；将0电势定义在最下的边线上。
不知道对不对，仅供参考。
赞一下 回复此楼
4楼2012-04-15 06:56:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

望月秦淮

银虫 (小有名气)
引用回帖:
4楼: Originally posted by callch2005 at 2012-04-15 06:56:50:
说一下我的想法：
将电流流入边上的节点约束后或平均分配节点电流后，施加电流；将0电势定义在最下的边线上。
不知道对不对，仅供参考。

加载电流时选择的是整个上表面的最上面一层单元格，0电势我也想过加载在下边线上，那这样是不是要进行电压节点的耦合？
赞一下 回复此楼
LOVElinlin forever！
5楼2012-04-15 07:18:17
