[交流] 如何在ansys中调出某一物体某一位置的应力变化图？ 已有3人参与

如何在ansys中调出某一物体某一位置的应力变化图？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-03-21 16:10:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiegangmai

版主 (职业作家)

我没头衔

优秀版主优秀版主优秀版主
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
臭水沟: 金币+1, 谢谢交流~~ 2012-03-22 09:08:33
先把所关注的部分的节点和单元选择出来，然后plot result
赞一下(1人) 回复此楼
明德厚学、求是创新
2楼2012-03-21 17:27:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
臭水沟: 金币+1, 谢谢交流~~ 2012-03-22 09:08:42
本帖仅楼主可见
赞一下
3楼2012-03-21 18:27:08
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

0508010217

银虫 (小有名气)

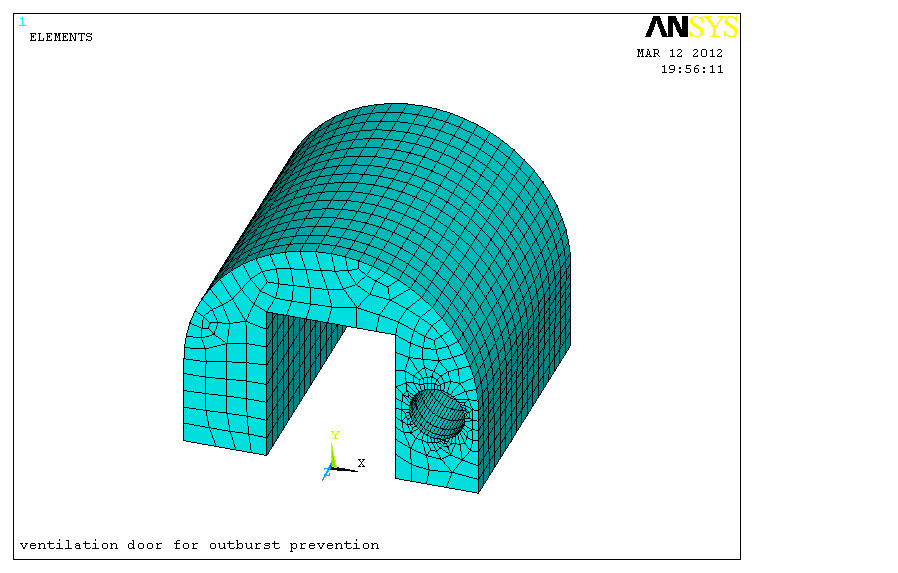

你好，请问下面的图要对正面施加压力分析门垛受力情况，该如何施加约束？正常情况下，门垛是建在一个巷道里的，也就是说，门垛的左右两侧是与巷道壁相接的，底部与地面相接触。
赞一下 回复此楼
4楼2012-03-21 19:23:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

0508010217

银虫 (小有名气)
引用回帖:
3楼: Originally posted by whxn at 2012-03-21 18:27:08:
首先应力变化图应该是几步加载求解之后多个结果的比较，你只加载一步肯定不能比吧，我觉得。对多载荷步，在post26里面，定义需要的变量，然后可以list或者plot

下面的门垛拘束了周围面的所有自由度，为什么在正面施加压力大小不同时，plot nodal solution得出的图是一样的？没什么变化
赞一下 回复此楼
5楼2012-03-21 20:21:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

0508010217

银虫 (小有名气)
引用回帖:
2楼: Originally posted by xiegangmai at 2012-03-21 17:27:31:
先把所关注的部分的节点和单元选择出来，然后plot result

该怎样选择这些点呢？谢谢！Gui操作
赞一下 回复此楼
6楼2012-03-21 20:24:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hary1977

木虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
臭水沟: 金币+1, 谢谢交流~~ 2012-03-22 09:08:54
用坐标进行节点选择，在底部节点和两边节点处施加过顶约束。在正面节点施加压力载荷。
赞一下 回复此楼
7楼2012-03-21 20:41:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖仅楼主可见
赞一下
8楼2012-03-22 11:13:52
