微风依旧89金虫 (小有名气)
|
[求助]
ANSYS瞬态热分析中怎么制作温度随时间的变化图
|

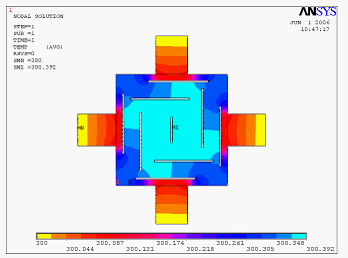

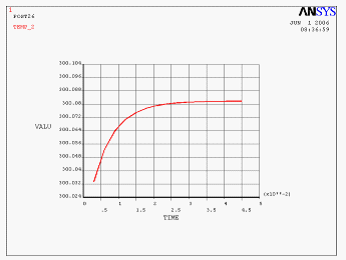

我是第一次使用ANSYS软件，疑惑颇多。我做的是红外热电堆的有限元模拟，主要是对红外吸收区进行开口设计。红外吸收区是350*350的正方形，每边各有1个125*100的支撑臂，材料为厚度为2的一层氮化硅和氧化硅的复合膜，长度单位均为微米。我现在已经建好模，做完了稳态分析，得到了温度分布云图。但是我还需要一张温度随时间变化的图，而我瞬态分析不会，具体应该做哪几步？书上的步骤很复杂，看不懂。上传的两个图片是老师做的实例，图片1是温度分布云图（这个我会了），图片2是我需要的温度随时间变化图（真心不会）。求解答，哪位好心人帮帮忙！ 瞬态分析图  温度分布云图 |
回复此楼» 猜你喜欢
售T0P一区SCI文章，我:8O5.51.O.54,科目齐全,可＋急
已经有3人回复
-
售T0P一区SCI文章，我:8O5.51.O.54,科目齐全,可＋急
已经有3人回复
-
售T0P一区SCI文章，我:8O5.51.O.54,科目齐全,可＋急
已经有4人回复
-
售T0P一区SCI文章，我:8O5.51.O.54,科目齐全,可＋急
已经有4人回复
-
b口会评
已经有6人回复
-
信息学部会评时间
已经有3人回复
-
祈祷青基必中
已经有9人回复
-
在职考研
已经有7人回复
-
MSER送审了还被拒稿
已经有5人回复
-
关于如何从代码看上不上会
已经有14人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- ANSYS热分析过程中，rth文件没保存，以致温度应力分析做不出来，请问该如何设置？
已经有6人回复
- sysweld与ansys做焊接的温度，应力场等分析哪个更好更专业
已经有36人回复
- 热分析瞬态求解有问题急急急！！！
已经有7人回复
- ansys 简单的瞬态热分析问题
已经有7人回复
- 在ansys瞬态热分析载荷步读取问题
已经有4人回复
- ansys分析中切变模量如何设定？随温度变化时又该怎么定？
已经有14人回复
- 随着温度变化的材料属性值怎么算
已经有8人回复
- ANSYS立体图表面节点温度选取
已经有3人回复
- ANSYS热应力分析
已经有3人回复
- ANSYS阻尼瞬态分析仿真程序
已经有3人回复
- ansys热分析中稳态与瞬态分析区分
已经有6人回复
- ANSYS中加载温度约束
已经有3人回复
- ansys瞬态热分析求助
已经有21人回复
- 制作热加工图的具体步骤
已经有2人回复
- ansys瞬态热分析
已经有9人回复
- 【求助】ansys 热分析，最低温度怎么设定（新手入门，勿喷）
已经有9人回复
- ANSYS活塞热应力分析
已经有5人回复
yehesuifeng
金虫 (著名写手)
- 应助: 5 (幼儿园)
- 金币: 784.7
- 散金: 1034
- 红花: 13
- 帖子: 2162
- 在线: 692.2小时
- 虫号: 1006939
- 注册: 2010-04-27
- 专业: 金属结构材料
2楼2012-05-14 19:40:31
yehesuifeng
金虫 (著名写手)
- 应助: 5 (幼儿园)
- 金币: 784.7
- 散金: 1034
- 红花: 13
- 帖子: 2162
- 在线: 692.2小时
- 虫号: 1006939
- 注册: 2010-04-27
- 专业: 金属结构材料
★ ★
xiegangmai: 金币+2, 谢谢应助！ 2012-05-14 23:21:54
xiegangmai: 金币+2, 谢谢应助！ 2012-05-14 23:21:54
|
GUI操作如下，需要你计算之前在设置solution→sol' cntrols→transient的时候，设置frequency为write every substep 上面设置为write items to results file 计算完成之后，你可以按照下面的步骤操作： 1）main menue→general postproc→read result→by time/freq,在value of time or freq那一项填写你想要看什么时间的温度云图 2）main menue→general postproc→plote result→contour plot→nodal solu，点击，nodal solution→dof solution→nodal temperature, OK 搞定了 如果你需啊哟命令流，请提取你的LOG文件，然后改一下时间设置，就可以随时使用了。 |
3楼2012-05-14 19:50:31
微风依旧89
金虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 4239.5
- 散金: 9
- 帖子: 129
- 在线: 21.9小时
- 虫号: 1255898
- 注册: 2011-04-05
- 性别: MM
- 专业: 光学
4楼2013-01-13 09:41:30
