[求助]
热分析瞬态求解有问题急急急！！！ 已有2人参与
|
|

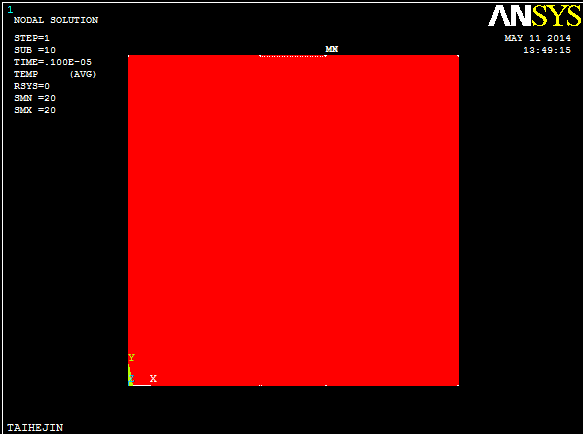

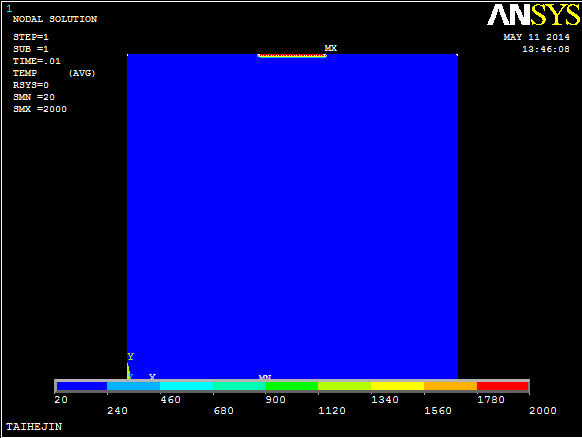

类似于冷却问题，先用稳态求解加载温度载荷，然后瞬态求解，先删掉之前的温度载荷，施加对流换热，把之前算的结果作为此时瞬态的开始数据，观察温度变化，其中1图示稳态的结果，二图是增加对流换热的冷却结果、 问题：我设置的时间很短的，不应该全是室温呀，应该有一部分高于室温的，怎么全是红的？ 以下是我瞬态程序： /SOLU ALLSEL,ALL DDELET,ALL,TEMP TIME,0.000001 DELTIM,0.0000001,0.0000001,0.0000001 ALLSEL,ALL OUTRES,ERASE OUTRES,ALL,1 ESEL,S,TYPE,,2 NSLE SF,ALL,CONV,20,20 ALLSEL,ALL /SOLU ANTYPE,4 TRNOPT,FULL LUMPM,0 LDREAD,TEMP,,,O.O1,2,'TEMPCHANGE','RTH','' SOLVE  1.PNG  2.PNG |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有7人回复
-
售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- ANSYS中做瞬态分析后处理问题
已经有6人回复
- ANSYS瞬态求解问题请教
已经有11人回复
- 【已完结】热结构耦合分析问题
已经有14人回复
- 热分析， 直接法和间接法
已经有3人回复
- ansys 简单的瞬态热分析问题
已经有7人回复
- 在ansys瞬态热分析载荷步读取问题
已经有4人回复
- 新手求助ANSYS瞬态热分析问题
已经有5人回复
- ansys焊接热应力分析温度场是对的，残余应力分布是错的
已经有11人回复
- comsol瞬态求解步长设定
已经有12人回复
- 热分析动力学疑问
已经有13人回复
- hypermesh进行前处理用ansys进行分析遇到的问题
已经有15人回复
- ANSYS阻尼瞬态分析仿真程序
已经有3人回复
- ANSYS中加载温度约束
已经有3人回复
- anasys瞬态分析 可以连续求解吗？？（命令流如下）
已经有3人回复
- ansys瞬态热分析求助
已经有21人回复
- ansys瞬态热分析
已经有9人回复
- ANSYS瞬态热分析中怎么制作温度随时间的变化图
已经有4人回复
- 给出了自己操作ansys分析铁球与水接触的过程，结果有问题，不知哪块操作有误
已经有6人回复
2楼2014-05-12 16:49:11
3楼2014-05-13 14:35:21
4楼2014-05-13 16:38:34
|
/PREP7 TOFFST,273 ET,1,PLANE55 ET,2,SURF151 KEYOPT,2,1,0 KEYOPT,2,2,0 KEYOPT,2,3,0 KEYOPT,2,4,0 KEYOPT,2,5,0 KEYOPT,2,6,0 KEYOPT,2,7,0 KEYOPT,2,8,2 KEYOPT,2,9,0 MP,DENS,1,4510 MPTEMP,1,20,100,200,300,400,500 MPTEMP,7,1000,1500,2500,,, MPDATA,KXX,1,1,6.8,7.4,8.7,9.8,10.3,11.8 MPDATA,KXX,1,7,15.5,22.1,22.2,,, MPTEMP,1,20,100,200,300,400,500 MPTEMP,7,1000,1500,2500,,, MPDATA,C,1,1,611,624,653,674,691,703 MPDATA,C,1,7,1030,1850,1852,,, MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,KXX,2,,1E-9 MPDATA,KYY,2,,1E+9 MPDATA,KZZ,2,,1E-9 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,C,2,,1/4510 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,DENS,2,,4510 MP,DENS,3,4110 MPTEMP,1,20,100,200,300,400,500 MPTEMP,7,1000,1500,2500,,, MPDATA,KXX,3,1,6.8,7.4,8.7,9.8,10.3,11.8 MPDATA,KXX,3,7,15.5,22.1,22.2,,, MPTEMP,1,20,100,200,300,400,500 MPTEMP,7,1000,1500,2500,,, MPDATA,C,3,1,611,624,653,674,691,703 MPDATA,C,3,7,1030,1850,1852,,, MPTEMP,1,20,100,200,300,400,500 MPTEMP,7,1000,1500,2500,,, MPDATA,ENTH,3,1,7.8886E-31,2.216448E+08,5.218776E+08,8.379168E+08,1.1658552E+09,1.4982336E+09 MPDATA,ENTH,3,7,4.481736E+09,1.215672E+10,2.03883468E+10,,, /REPLOT RECTNG,0,0.002,0,0.002 RECTNG,0.0008,0.0012,0.002-5*1E-6,0.002 RECTNG,0.0008,0.0012,0,0.002-5*1E-6 APTN,ALL ALLSEA,ALL ASEL,S,AREA,,5 AATT,1,1,1 ALLSEA,ALL ASEL,S,AREA,,6 AATT,1,1,1 ALLSEA,ALL ASEL,S,AREA,,7 AATT,1,1,1 ALLSEA,ALL ASEL,S,AREA,,4 AATT,3,1,1 ALLSEL,ALL ESIZE,10E-06 MSHAPE,0,2D MSHKEY,2 AMESH,ALL ALLSEL,ALL LSEL,S,LINE,,2 NSLL,S, TYPE,2 ESURF,ALL LSEL,S,LINE,,4 NSLL,S, TYPE,2 ESURF,ALL LSEL,S,LINE,,7 NSLL,S, TYPE,2 ESURF,ALL LSEL,S,LINE,,9 NSLL,S, TYPE,2 ESURF,ALL LSEL,S,LINE,,15 NSLL,S, TYPE,2 ESURF,ALL LSEL,S,LINE,,16 NSLL,S, TYPE,2 ESURF,ALL LSEL,S,LINE,,17 NSLL,S, TYPE,2 ESURF,ALL LSEL,S,LINE,,18 NSLL,S, TYPE,2 ESURF,ALL ASEL,S,AREA,,5 NSLA,,1 D,ALL,TEMP,20 ASEL,S,AREA,,6 NSLA,,1 D,ALL,TEMP,20 ASEL,S,AREA,,7 NSLA,,1 D,ALL,TEMP,20 ASEL,S,AREA,,4 NSLA,,1 D,ALL,TEMP,2000 TREF,20 ALLSEL,ALL /SOLU ANTYPE,TRANS TIMINT,OFF TIME,0.01 DELTIM,0.01 SOLVE /POST1 SET,LAST PLNSOL,TEMP ！上面没有问题 /SOLU ALLSEL,ALL DDELET,ALL,TEMP TIME,0.000001 DELTIM,0.0000001,0.0000001,0.0000001 ALLSEL,ALL OUTRES,ERASE OUTRES,ALL,1 ESEL,S,TYPE,,2 NSLE SF,ALL,CONV,20,20 ALLSEL,ALL /SOLU ANTYPE,4 TRNOPT,FULL LUMPM,0 LDREAD,TEMP,,,O.O1,2,'TEMPCHANGE','RTH','' SOLVE /POST1 SET,LAST PLNSOL,TEMP 这是我的程序，你看看吧，我觉得想法应该没问题，就是不知道哪里有问题。谢谢你呀，我有点急。 |
5楼2014-05-13 17:16:05
6楼2014-05-13 17:25:26
7楼2014-05-15 11:59:07
8楼2014-05-15 17:56:08
