[求助] CV和EIS 图片分析 已有1人参与

如下图,我的CV图交叉了,而且没有氧化还原峰。测试设置0.05-1.5V,0.001mV/s
还有EIS图只有一条直线,没有出现半圆。
我的这些数据是硅负极材料,半电池。

CV和EIS 图片分析

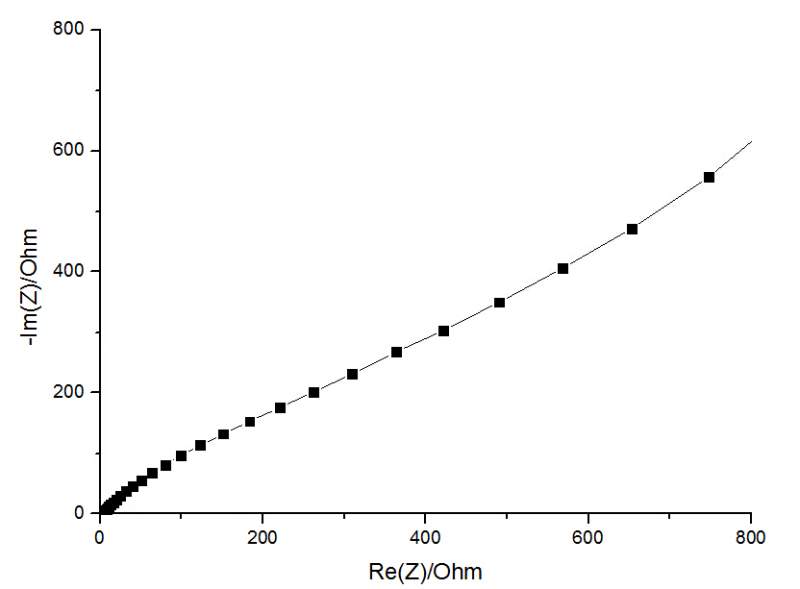

交流阻抗图


CV和EIS 图片分析-1

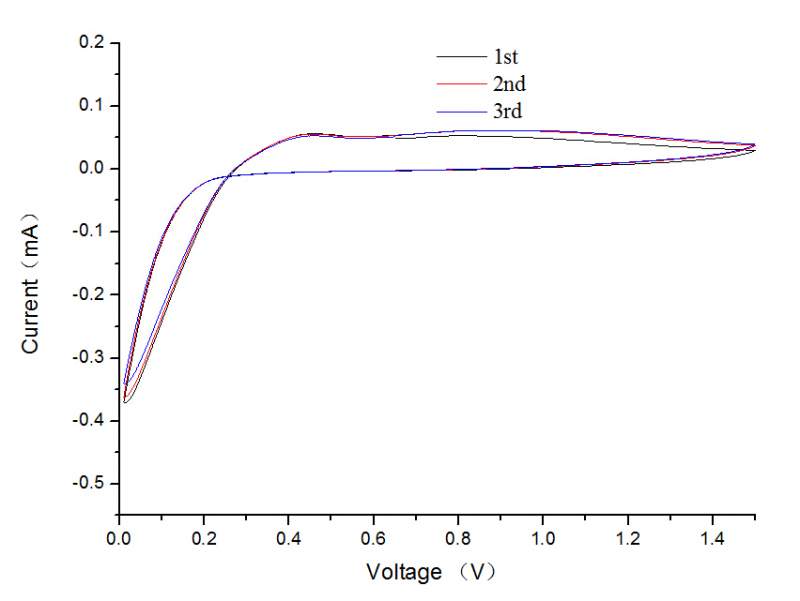

循环伏安图
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

没有最好,只有更好
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流水光年

金虫 (正式写手)

可能没有讲清楚,CV图是循环50次之后的图。
EIS是循环之前的图,振幅5mV,扫速0.01mV/s。
希望大家帮我解答,谢谢
没有最好,只有更好
2楼2014-09-20 08:51:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nmg_1222

木虫 (小有名气)

不是所有材料都有半圆型的,证明容性相比阻性不是很高
3楼2014-09-20 14:08:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cxhyw

新虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
你的EIS高频部分放大看看
一生经过彷徨的挣扎,自信可改变未来。
4楼2014-09-21 10:45:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流水光年

金虫 (正式写手)

引用回帖:
4楼: Originally posted by cxhyw at 2014-09-21 10:45:46
你的EIS高频部分放大看看

放大之后还是不能看到什么,与没有放大无区别,而且这已经挺大的了,
没有最好,只有更好
5楼2014-09-22 17:10:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流水光年

金虫 (正式写手)

引用回帖:
3楼: Originally posted by nmg_1222 at 2014-09-20 14:08:01
不是所有材料都有半圆型的,证明容性相比阻性不是很高

但是我之前做的电池都有半圆啊,而且分析锂电时,溶液阻抗,电荷转移阻抗,还有Warburg阻抗,都是挺清晰的。这个怎么例外了呢?
没有最好,只有更好
6楼2014-09-22 17:14:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

易婷

新虫 (正式写手)

lucky fat cat

我带着梦想,从来不怕路上的风雨,只要够勇敢,就一定能够到达目的地
7楼2019-07-07 01:14:58
