| 查看: 2078 | 回复: 4 | ||
youngjay9999银虫 (小有名气)
|
[求助]
请教下着两张CV图和EIS图能说明材料表面产生了SEI膜吗？ 已有1人参与
|
|

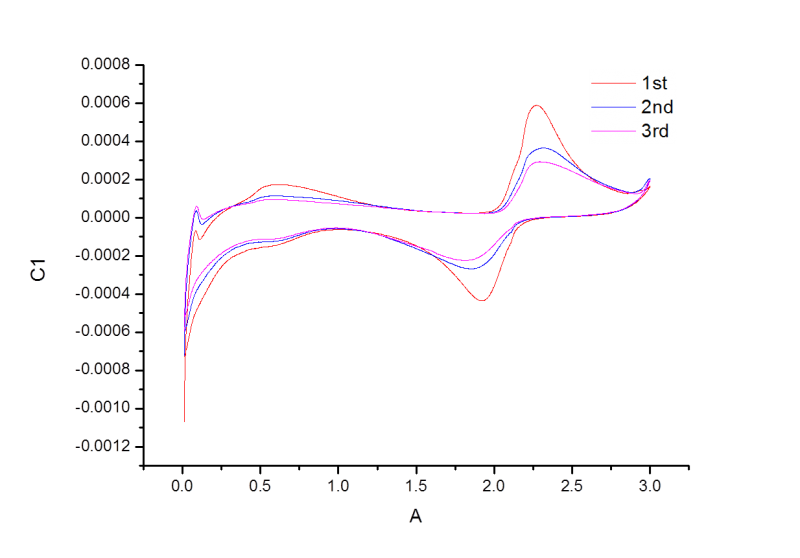

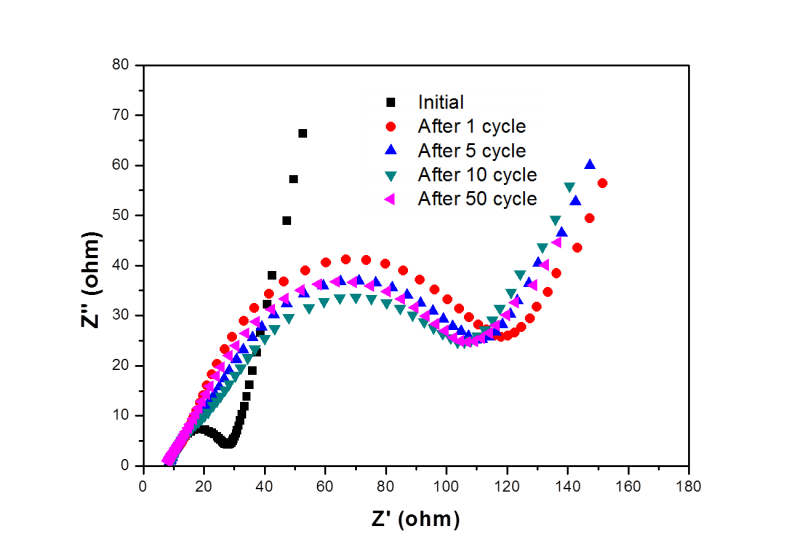

各位电化学大神好，小硕求教，这是个负极材料。CV测的是前3圈的循环伏安图，EIS测的是充放电0,1,5,10,50圈的交流阻抗。我主要是想说明材料的表面生成的SEI膜。 CV：在2-2.2V左右是材料的氧化还原峰，那么在0.5-0.7V左右的对称峰还是在接近0V的氧化峰是SEI膜的峰？另外还可以看到，0.5-0.7V的峰强是和材料的2-2.2V的峰强是一致的，即随着扫描的增加峰强减弱。而 0V左右的峰是随着扫描的增加峰强是增加的。 EIS：这是在充电时测的阻抗，新电池阻抗较小，但是充放电后阻抗急剧增加，这是SEI膜的生成导致的嘛？ 不胜感激。  图片11.png  图片21.png |
回复此楼» 猜你喜欢
锂离子电池循环寿命衰减过快，求机理分析与改进思路
已经有2人回复
-
求博导收留
已经有6人回复
-
物理化学论文润色/翻译怎么收费?
已经有168人回复
-
CSC & MSCA 博洛尼亚大学能源材料课题组博士/博士后招生｜MSCA经费充足、排名优
已经有6人回复
-
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士等
已经有20人回复
-
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士
已经有23人回复
-
德国Karlsruhe Institute of Technology招收电化学储能及联合培养CSC博士
已经有1人回复
-
固态锂金属电池迁移数计算求助
已经有1人回复
-
荷兰奈梅亨大学赵文博与Galimberti课题组招收理论计算CSC博士 2000 欧元/月+房补
已经有0人回复
-
26储能博士申请自荐
已经有22人回复
-
上海交通大学--宁波东方理工大学电池方向博士招生
已经有10人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 如何分析这个CV图和相对应的EIS图，结果不一致啊，求助！！
已经有23人回复
- 用EIS法，SEI膜还没生成，怎么测SEI阻抗？
已经有5人回复
xushoudong
木虫 (正式写手)
- ECEPI: 2
- 应助: 17 (小学生)
- 金币: 4614.4
- 散金: 124
- 红花: 6
- 沙发: 2
- 帖子: 533
- 在线: 275.6小时
- 虫号: 759211
- 注册: 2009-04-28
- 性别: GG
- 专业: 电化学
【答案】应助回帖
感谢参与，应助指数 +1
| 从CV图中基本上看不到什么SEI膜的成膜峰，通常电解液分解在颗粒表面生成SEI膜的电位区间在1.2-0.5V间，当然添加添加剂后的电解液有可能不一致。而SEI膜的生成时不可逆的，也就是说在第一周存在，你这个CV如果你觉得在0.7-0.5 V的很小的电流峰是SEI膜生成，那么第二周和第三周也存在，即使有SEI膜也不稳定，起不到任何作用。 另外EIS的基本作图是要把横纵坐标刻度一致，你的阻抗值变大只能说明你的材料的性能变差，电荷传输困难，EIS中也观察不到SEI膜成膜过程，因为SEI膜的阻值不可能有那么大。 综上，从你的实验结果看不出来SEI膜的生成，如果楼主想证实，不妨试一试FTIR并结合循环后XRD分析，找两篇文献看看。 以上是我个人观点，当然不一定完全对，楼主选择性采纳！ |
2楼2014-03-28 17:35:47
youngjay9999
银虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 158.2
- 散金: 113
- 帖子: 168
- 在线: 71.2小时
- 虫号: 1462450
- 注册: 2011-10-26
- 性别: GG
- 专业: 电化学
3楼2014-03-28 19:25:33
youngjay9999
银虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 158.2
- 散金: 113
- 帖子: 168
- 在线: 71.2小时
- 虫号: 1462450
- 注册: 2011-10-26
- 性别: GG
- 专业: 电化学
4楼2014-03-29 21:06:27
xushoudong
木虫 (正式写手)
- ECEPI: 2
- 应助: 17 (小学生)
- 金币: 4614.4
- 散金: 124
- 红花: 6
- 沙发: 2
- 帖子: 533
- 在线: 275.6小时
- 虫号: 759211
- 注册: 2009-04-28
- 性别: GG
- 专业: 电化学
5楼2014-03-31 08:25:01
10
