[求助] 求帮忙分析阻抗数据。 已有3人参与

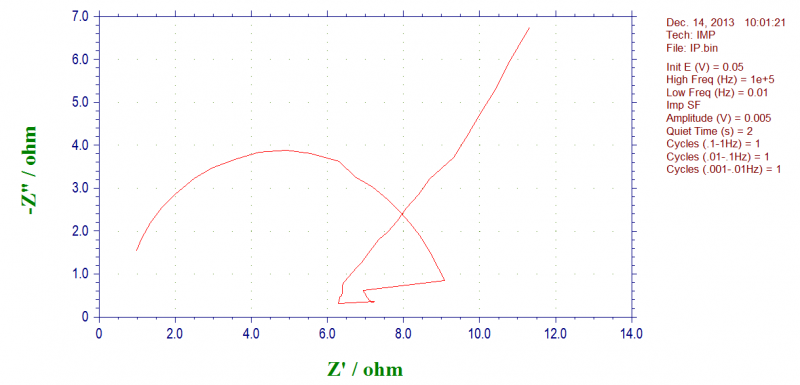

最近测试了阻抗，不怎么懂，求大伙指教怎样求Rs，来下面的数据高频区出现奇怪的交叉和畸形，低频区是比较陡的斜线，不知是何种原因，本人做的是超电容三电极测试，活性材料长在泡沫镍上的。
求帮忙分析阻抗数据。
求帮忙分析阻抗数据。-1
求帮忙分析阻抗数据。-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-07-01 22:11:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

s2810091

禁虫 (正式写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
dengweia: 金币+10, ★★★很有帮助, 曲线一般好像不会与实轴相交吧，Rct是半圆直径，感觉与实轴相交数也差不多，他们是不是都必须拟合高频部分才能确定具体数值呢？谢谢！ 2014-07-02 07:47:41
本帖内容被屏蔽
2楼2014-07-01 23:44:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郑东20011222

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
dengweia: 金币+10, ★★★很有帮助, 三条曲线非同一个样品的，稳定是多扫一些CV呢，还是在电解质中多泡一段时间？谢谢！ 2014-07-02 07:49:44
你测这三条曲线的初始电位怎么都不一样？是先检测到稳定的开路电位,然后以此开路电位为初始电位测的吗？阻抗测量要求稳定性的,体系状态不稳定测出来的数据没用的。

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2014-07-02 06:21:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郑东20011222

金虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 郑东20011222 at 2014-07-02 06:21:20
你测这三条曲线的初始电位怎么都不一样？是先检测到稳定的开路电位,然后以此开路电位为初始电位测的吗？阻抗测量要求稳定性的,体系状态不稳定测出来的数据没用的。

在电解液中 浸泡，监测开路电位,1分钟内波动幅值小于1mV可认为稳定

[ 发自小木虫客户端 ]
赞一下 回复此楼
4楼2014-07-02 12:42:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxgneu

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
rs是高频区和实轴的交点，低频区的线性区是传质过程控制区，，，表示只看出来这些

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
5楼2014-07-02 13:25:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
