[交流] 请高手帮忙分析下极化曲线和阻抗谱图-半导体矿物腐蚀

小虫是半路出家做电化学的，基础很不牢靠，近来做一种半导体矿物的电化学腐蚀，在数据分析上遇到了问题，请大家赐教！

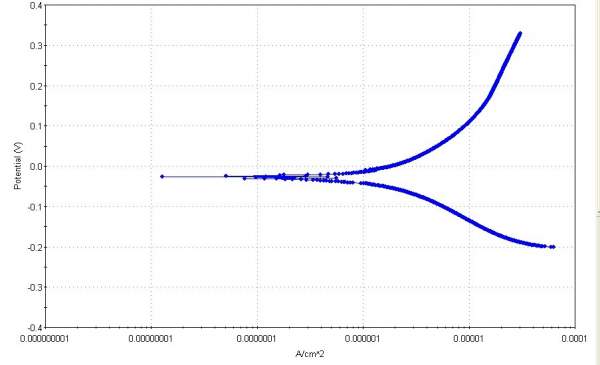

首先是tafel曲线，阳极支tafel区较明显；阴极支似乎包含了扩散控制的过程，中间的半段似乎又是一条斜线，这是什么原因？另外能从tafel曲线中看出腐蚀是受什么控制吗？

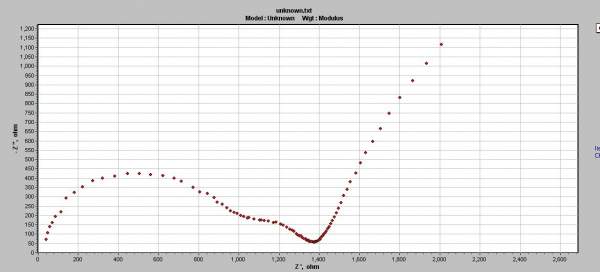

EIS图中高频区是两个融合的容抗弧，而后低频区出现了一条斜线，两个容抗弧的出现是不是表示电极表面氧化膜的再溶解？另外就是发现低频区的斜线是韦伯阻抗吗？它的斜率又代表着什么？
请高手帮忙分析下极化曲线和阻抗谱图-半导体矿物腐蚀


请高手帮忙分析下极化曲线和阻抗谱图-半导体矿物腐蚀-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-06-13 10:44:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

foreest

木虫 (正式写手)
补充一下，EIS 1MHz - 100mHz，还有再请教下这个阻抗谱的等效电路怎么拟合？
赞一下 回复此楼
3楼2013-06-13 10:57:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mlanqiang

木虫之王 (文学泰斗)
★
foreest(金币+1): 谢谢参与
blessing
回复此楼
4楼2013-06-13 11:10:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucjan428

禁虫 (小有名气)
本帖内容被屏蔽
17楼2013-06-21 22:07:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

scydici

新虫 (初入文坛)
★
foreest(金币+1): 谢谢参与
建议你做块空白板的TAFEL，然后比较下。EIS建议你看看腐蚀方面的书，曹楚南那版。
赞一下 回复此楼
20楼2013-07-09 08:15:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

斜阳暮风2012

新虫 (初入文坛)
★
foreest(金币+1): 谢谢参与
初步来看应该选两个时间常数的，带扩散
赞一下 回复此楼
21楼2013-07-18 15:54:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

江湖传

禁虫 (小有名气)
★
foreest(金币+1): 谢谢参与
本帖内容被屏蔽
22楼2019-03-20 14:09:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
gzl99012楼
2013-06-13 10:50   回复
foreest(金币+1): 谢谢参与
祝福祝福祝福祝福祝福祝福！
mlanqiang5楼
2013-06-13 11:10   回复
foreest(金币+1): 谢谢参与
zsrgaq6楼
2013-06-13 11:12   回复
foreest(金币+1): 谢谢参与
zsrgaq7楼
2013-06-13 11:13   回复
foreest(金币+1): 谢谢参与
haixiawu8楼
2013-06-15 10:08   回复
foreest(金币+1): 谢谢参与
mzhyan9楼
2013-06-15 10:19   回复
foreest(金币+1): 谢谢参与
mzhyan10楼
2013-06-15 10:19   回复
foreest(金币+1): 谢谢参与
52924920111楼
2013-06-15 10:46   回复
foreest(金币+1): 谢谢参与
52924920112楼
2013-06-15 10:46   回复
foreest(金币+1): 谢谢参与
caizuan13楼
2013-06-15 10:48   回复
foreest(金币+1): 谢谢参与
caizuan14楼
2013-06-15 10:49   回复
foreest(金币+1): 谢谢参与
hlwen10s15楼
2013-06-15 10:49   回复
foreest(金币+1): 谢谢参与
wangkx022916楼
2013-06-15 13:29   回复
foreest(金币+1): 谢谢参与
jinsong-199118楼
2013-07-08 09:25   回复
foreest(金币+1): 谢谢参与
2165111919楼
2013-07-08 09:42   回复
foreest(金币+1): 谢谢参与
