[求助] 阻抗分析互动， 已有2人参与

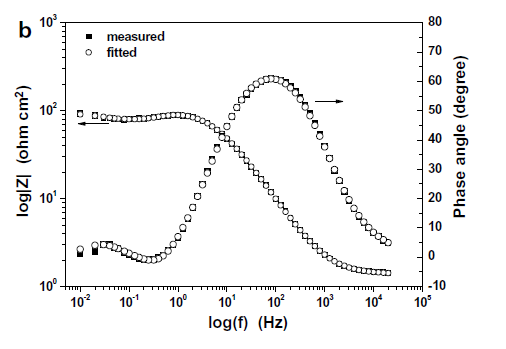

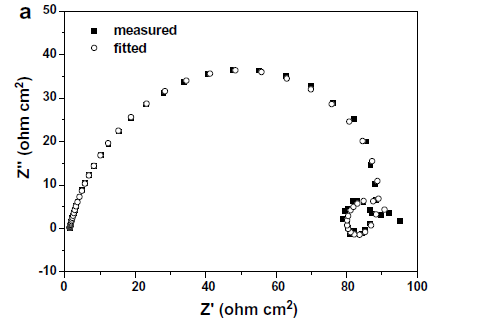

Nyquist图 and Bode 曲线中的时间常数咋么分析，大家伙帮我看看我的这来个图，分析一下这个阻抗谱，文献中说这个阻抗谱中有三个时间常数，分别为高频去一个低频区俩个

阻抗分析互动，


阻抗分析互动，-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-27 18:19:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
王艳（焕）: 金币+2, 感谢回帖，期待你有更多更好的资源 2014-05-29 08:45:02
从Bode图上看，相位角—频率曲线上有两个明显的正的峰值，这两个应该对应两个时间常数，且为容抗，还有一个负值的波谷，对应感抗，这是另一个时间常数，所以一共三个时间常数。从Nyquist图看是典型的三时间常数，两个容抗弧（正值），一个感抗弧（负值）。PS：我觉得Nyquist图的纵坐标应该-Z’’，当然图中的数值是不用变的
赞一下(1人) 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
2楼2014-05-27 19:29:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

melohuo

金虫 (小有名气)
引用回帖:
2楼: Originally posted by binbinitaly at 2014-05-27 19:29:50
从Bode图上看，相位角—频率曲线上有两个明显的正的峰值，这两个应该对应两个时间常数，且为容抗，还有一个负值的波谷，对应感抗，这是另一个时间常数，所以一共三个时间常数。从Nyquist图看是典型的三时间常数，两 ...

看明白了，就是Nyquist图中的向下凹的半圆就是感抗弧？那俩个向上凸的为容抗弧？加入是加入缓蚀剂后出现这样情况是咋样呢？
赞一下 回复此楼
3楼2014-05-28 10:25:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)
引用回帖:
3楼: Originally posted by melohuo at 2014-05-28 10:25:33
看明白了，就是Nyquist图中的向下凹的半圆就是感抗弧？那俩个向上凸的为容抗弧？加入是加入缓蚀剂后出现这样情况是咋样呢？...

在负半轴上出现的弧是感抗弧，在正半轴上出现的是容抗弧，我没做过缓蚀剂，所以不是很了解
赞一下 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
4楼2014-05-28 10:28:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

corrtest

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
加入缓蚀剂后，出现感抗是缓蚀剂的吸脱附，有文献介绍。
赞一下 回复此楼
5楼2014-05-28 16:46:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

melohuo

金虫 (小有名气)
引用回帖:
5楼: Originally posted by corrtest at 2014-05-28 16:46:01
加入缓蚀剂后，出现感抗是缓蚀剂的吸脱附，有文献介绍。

可以具体说一下嘛
赞一下 回复此楼
6楼2014-05-28 19:34:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
