[求助] 有关阻抗分析的求助已有3人参与

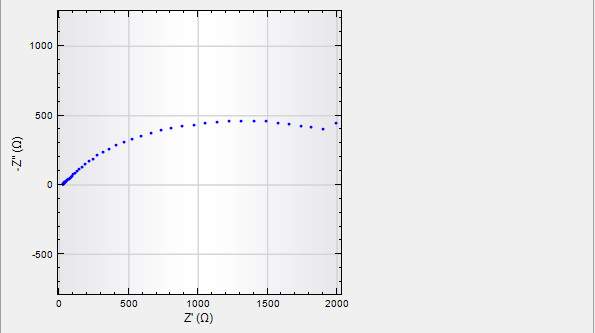

我做阻抗分析时，得到的曲线如下图，请问应调整哪些参数能使之形成半圆和直线呢，总感觉这条曲线没跑完，第一次接触阻抗，还请各位帮忙


回复此楼

» 猜你喜欢

Ni元素XPS分析已经有1人回复
广东以色列理工材料系能源与电子材料课题组——博士（以色列理工学位）已经有3人回复
分析化学论文润色/翻译怎么收费? 已经有213人回复
青岛大学化学化工学院分子测量学研究院2026年招收博士研究生已经有0人回复
求一份origin2019以上版本的origin软件压缩包已经有1人回复
电化学基础知识与资源网站已经有3人回复
中国科大电池方向任晓迪课题组招收2026级博士生-电解液/电池安全性/人工智能方向已经有19人回复
26年秋季博士申请已经有0人回复
推荐给英语教学者的一本单词书《金鱼单词讲义：从26个拉丁字母到106万个英语单词》已经有39人回复
推荐给教师的一本单词书《金鱼单词讲义：从26个拉丁字母到106万个英语单词》已经有24人回复

» 本主题相关价值贴推荐，对您同样有帮助:

1楼 2014-05-20 15:10:38

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

夏伤Sunshine

木虫 (著名写手)

水虫，嘿嘿

应助: 3 (幼儿园)
金币: 3627.6
散金: 1200
红花: 5
帖子: 2949
在线: 677.1小时
虫号: 1762394
注册: 2012-04-18
性别: GG
专业: 机械测试理论与技术

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
yupeng2012: 金币+5, ★★★★★最佳答案 2014-05-22 09:34:20

频率范围设置100mHz-100KHz（或10KHz），试试，还有曲线最好拟合一下，会趋近于理想的样子。有的EIS是不闭合的，尾巴翘起来，就如我做过的PEMFC的EIS，在质量传输区（大负载下）图做的和你一样，但是在活化区或欧姆区都是闭合的半圆形。还有测得极化阻抗好大啊，单位是欧姆，可以导入origin处理下。

赞一下

回复此楼

(⊙o⊙)嗯

2楼2014-05-20 15:36:35

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

yupeng2012

金虫 (正式写手)

应助: 0 (幼儿园)
金币: 1247
散金: 150
红花: 2
帖子: 732
在线: 795.5小时
虫号: 1733496
注册: 2012-04-02
性别: GG
专业: 水环境与生态水利

引用回帖:

2楼: Originally posted by 夏伤Sunshine at 2014-05-20 15:36:35
频率范围设置100mHz-100KHz（或10KHz），试试，还有曲线最好拟合一下，会趋近于理想的样子。有的EIS是不闭合的，尾巴翘起来，就如我做过的PEMFC的EIS，在质量传输区（大负载下）图做的和你一样，但是在活化区或欧姆 ...

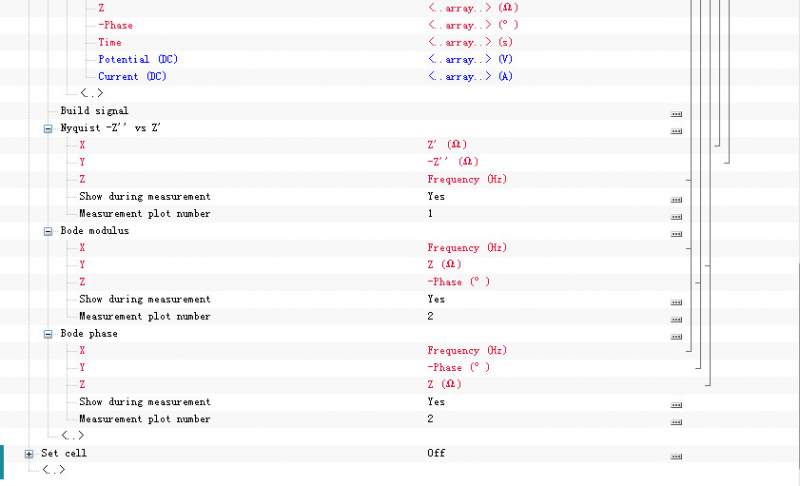

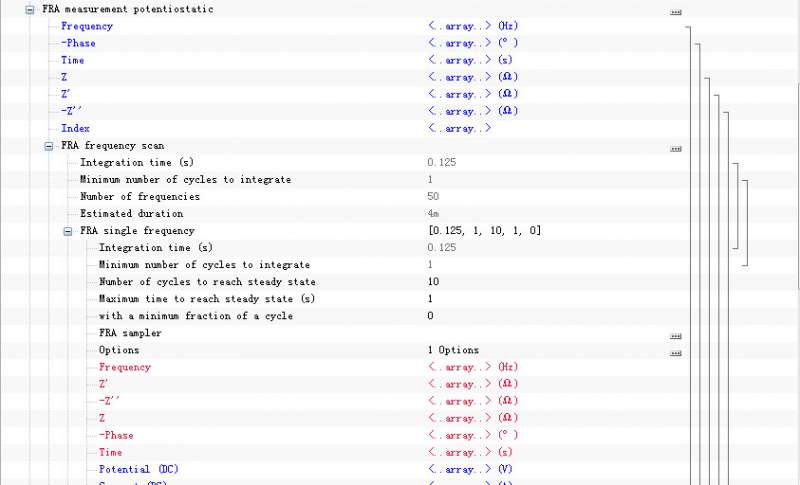

你好，我想问一下在我的程序中找不到如何设置频率范围啊，我把我的EIS的程序也贴上，你帮忙看看吧，谢谢！

赞一下

回复此楼

3楼2014-05-20 15:47:55
