[求助] 求助阻抗图分析 已有3人参与

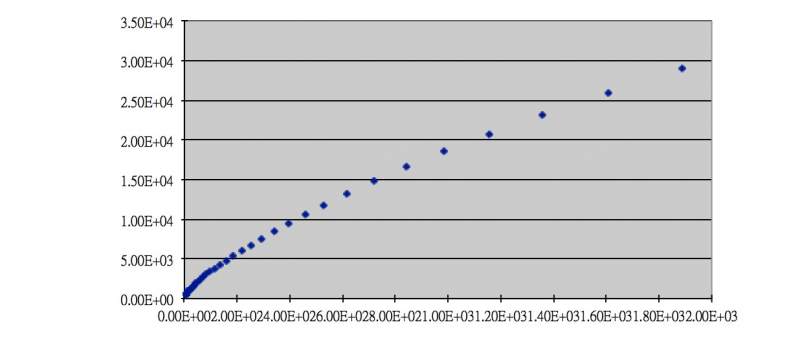

做了一个阻抗图是这个样子的 不明白为什么没有出现圆弧 求教各位大神啊!
求助阻抗图分析
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与,应助指数 +1
阻抗曲线多种多样,圆弧只是其中的一种,曲线的不同形状大致反映了电极过程。当然,不同的电极过程有时也会出现相同或相似的形状,具体的过程要根据实际的电极反应分析。
Themoreamanlearns,themoreheknowshisignorance!
2楼2014-03-10 12:35:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

corrtest

木虫 (著名写手)


【答案】应助回帖

感谢参与,应助指数 +1
是个圆弧,你把横坐标的最大范围改写的与纵坐标一致,可能看的明显些。
3楼2014-03-10 12:37:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Thorns

木虫 (小有名气)

楼主这是用excel画的图吗?好像很多都是用origin画,excel的图很粗糙啊
4楼2014-03-10 20:04:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

半世浮光

新虫 (小有名气)

引用回帖:
4楼: Originally posted by Thorns at 2014-03-10 20:04:49
楼主这是用excel画的图吗?好像很多都是用origin画,excel的图很粗糙啊

是用excel简单画的 因为我想得到材料的电阻 电阻是应该在曲线转折点处吧?但是这样的抛物线能得到电阻吗??
5楼2014-03-10 21:48:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

半世浮光

新虫 (小有名气)

引用回帖:
2楼: Originally posted by Jackcd12 at 2014-03-10 12:35:25
阻抗曲线多种多样,圆弧只是其中的一种,曲线的不同形状大致反映了电极过程。当然,不同的电极过程有时也会出现相同或相似的形状,具体的过程要根据实际的电极反应分析。

谢谢你的回复,因为我只是想简单测测这种材料的电阻 不知道这样的曲线能得出电阻么?
6楼2014-03-10 21:57:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

交流阻抗法是测量材料(膜,块材)和溶液的电导率最常用的经典方法,具体的测试不是测阻抗谱,而是测在某一频率(比如,5KHz, 10KHz)下的阻抗值,根据公式来计算的。
Themoreamanlearns,themoreheknowshisignorance!
7楼2014-03-10 22:08:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

半世浮光

新虫 (小有名气)

引用回帖:
7楼: Originally posted by Jackcd12 at 2014-03-10 22:08:22
交流阻抗法是测量材料(膜,块材)和溶液的电导率最常用的经典方法,具体的测试不是测阻抗谱,而是测在某一频率(比如,5KHz, 10KHz)下的阻抗值,根据公式来计算的。

喔好的明白了谢谢!

[ 发自手机版 http://muchong.com/3g ]
8楼2014-03-10 22:18:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Thorns

木虫 (小有名气)

引用回帖:
5楼: Originally posted by 半世浮光 at 2014-03-10 21:48:31
是用excel简单画的 因为我想得到材料的电阻 电阻是应该在曲线转折点处吧?但是这样的抛物线能得到电阻吗??...

首先把横纵坐标改为一致,这样才能看到有没有圈,如果没有圈,但有圈的趋势,有的文献上是沿着低频的斜线延长与横轴的交点作为电阻,如果连圈的趋势都没有,这个就要高手来回答了。
9楼2014-03-10 22:47:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

半世浮光

新虫 (小有名气)

引用回帖:
9楼: Originally posted by Thorns at 2014-03-10 22:47:51
首先把横纵坐标改为一致,这样才能看到有没有圈,如果没有圈,但有圈的趋势,有的文献上是沿着低频的斜线延长与横轴的交点作为电阻,如果连圈的趋势都没有,这个就要高手来回答了。...

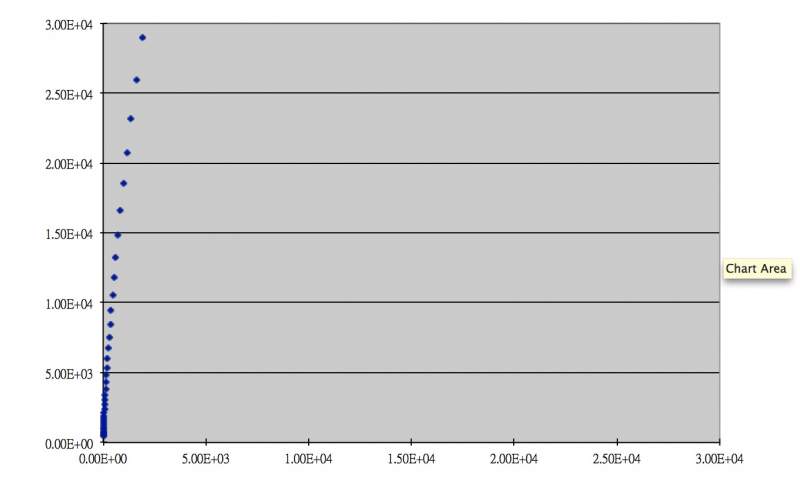

我改了坐标结果是这样==
求助阻抗图分析-1

10楼2014-03-11 06:40:29
