[交流] 急，交流阻抗谱分析，坐等大神!!!!

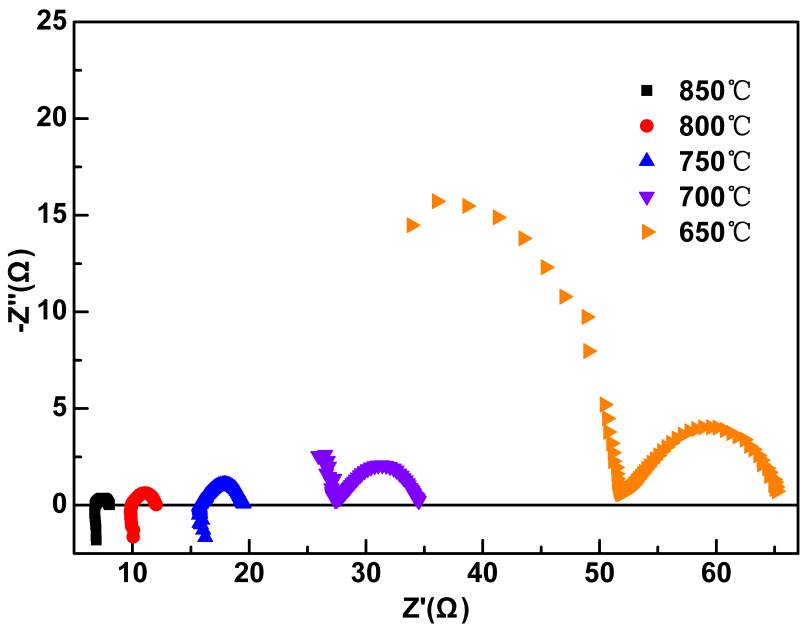

我做的是燃料电池阴极材料，测出来的交流阻抗谱（1MHz-0.1Hz),为什么低温650℃时高频区为什么出现一个很高大的不完整的弧，怎么解释？？


回复此楼

» 猜你喜欢

请问现在还有电池材料方向的博导招人吗已经有6人回复
大连工业大学招收储能电池方向博士1名已经有0人回复
分析化学论文润色/翻译怎么收费? 已经有225人回复
《把心放慢，世界就会温柔起来》已经有0人回复
钠离子硬碳负极扣式半电池组装都没有电流！！！已经有2人回复
Ni元素XPS分析已经有1人回复
广东以色列理工材料系能源与电子材料课题组——博士（以色列理工学位）已经有2人回复
青岛大学化学化工学院分子测量学研究院2026年招收博士研究生已经有0人回复
求一份origin2019以上版本的origin软件压缩包已经有1人回复

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

求助EIS分析，谢谢！已经有6人回复
拜托有经验的大神来指导小的一下已经有3人回复
交流阻抗谱拟合已经有32人回复
求指导，大神帮忙回复一下交流阻抗谱！！已经有7人回复
求大神帮忙看下交流阻抗谱已经有4人回复
求大神分析EIS图已经有6人回复
急求哪位帮忙分析下电化学阻抗谱和等效电路分析已经有3人回复
求助交流阻抗谱分析已经有10人回复
求指导！！大神请帮忙分析一下交流阻抗谱已经有15人回复
求大神解答这张图的最低检测限时如何求出来的已经有7人回复
求各位大侠帮忙解决一个A类错误已经有3人回复
大家快来帮我分析分析这交流阻抗谱图已经有16人回复
怎样处理交流阻抗谱数据已经有7人回复
半路出家，遇到这个交流阻抗谱不知道怎么分析，还请各位大侠帮忙看看。已经有13人回复
交流阻抗谱分析——扫描频率范围该设多少？已经有11人回复
电化学阻抗谱和交流阻抗谱的区别已经有22人回复
交流交流阻抗谱已经有14人回复
【求助】求助交流阻抗图分析已经有3人回复
【求助】交流阻抗谱图若干问题求助已经有4人回复
【求助】交流阻抗谱图分析已经有8人回复
【求助】交流阻抗谱分析已经有25人回复

1楼2014-05-11 13:01:44

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

志子

2楼2014-05-11 13:52:46

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

kinple

3楼2014-05-11 13:57:00

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

kimahry

银虫 (小有名气)

ECEPI: 1
应助: 4 (幼儿园)
金币: 22
帖子: 78
在线: 60.5小时
虫号: 1609188
注册: 2012-02-10
专业: 电化学

★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
Mr.船长: 金币+5 2014-05-13 10:48:16

从EIS看来两个半圆代表两个ionic conduction机制和一个电子导电机制。两个ion估计一个是bulk，另一个是GB或者particle surface conduction.楼主提供信息太少，图画的scale也不对称，只能看出来这些。
那个半圆说明样品的time constant对于测试的frequency来说太大，可以试试样品厚度减少测一下EIS。
