[求助] 急求哪位帮忙分析下电化学阻抗谱和等效电路分析 已有1人参与

金属版貌似电化学都没人关注,本小虫只能无奈再开帖。
本人做石墨烯涂层的腐蚀性能分析,用到电化学阻抗,做出来的图跟基体差别很大不会分析,急求各位虫友帮忙。
用常用的R(QR)  R(Q(RW))   R(C(RW)   R(Q(RW))(CR)拟合都不是很好 误差教大,
我试了个 R(C(R(Q(RW))))(CR)的拟合还不错 效果如bode图 ,不知道可行不,另外想知道这个等效电路怎么分析,跪求各位大牛赐教,拜谢。。。







急求哪位帮忙分析下电化学阻抗谱和等效电路分析

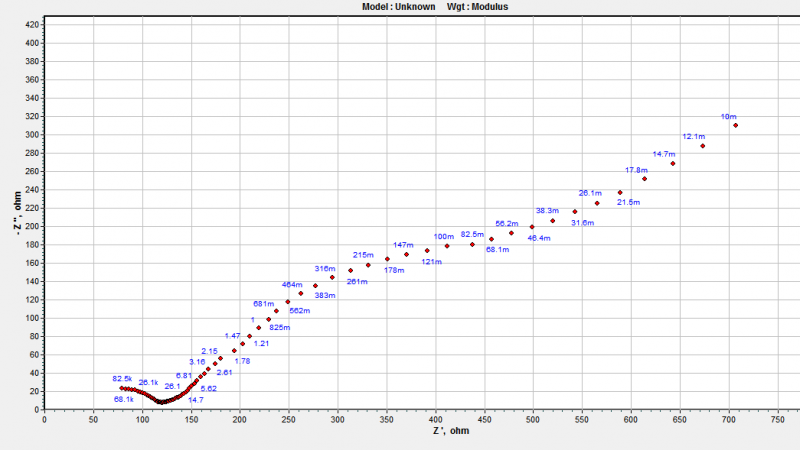

1


急求哪位帮忙分析下电化学阻抗谱和等效电路分析-1

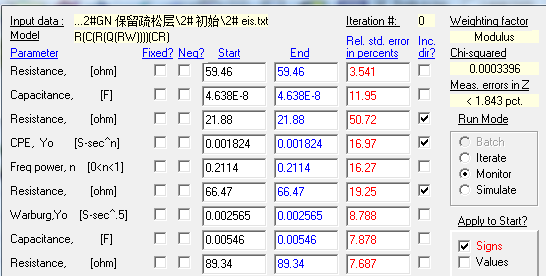

2


急求哪位帮忙分析下电化学阻抗谱和等效电路分析-2

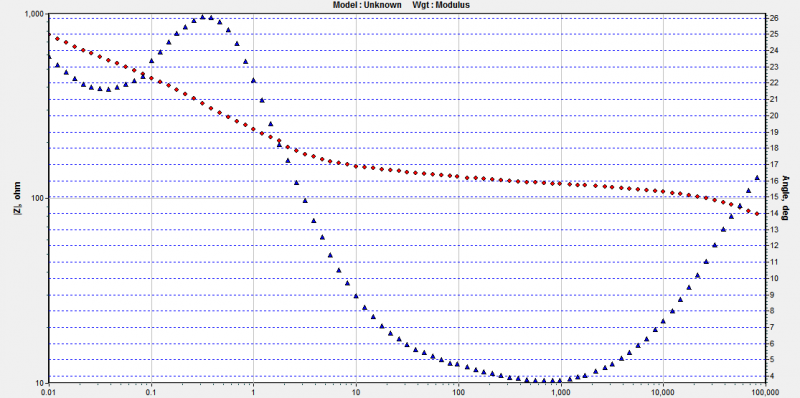

3


急求哪位帮忙分析下电化学阻抗谱和等效电路分析-3
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
pzypdl: 金币+1, 谢谢回帖,欢迎常来交流! 2014-03-16 21:21:39
zhiyuan2007: 金币+10 2014-03-18 16:09:02
你可以试一试不要后面那个(CR)的等效电路,看拟合误差大小如何。
Themoreamanlearns,themoreheknowshisignorance!
2楼2014-03-16 20:11:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhiyuan2007

金虫 (小有名气)

引用回帖:
2楼: Originally posted by Jackcd12 at 2014-03-16 20:11:28
你可以试一试不要后面那个(CR)的等效电路,看拟合误差大小如何。

去掉之后试过,拟合后的曲线形状非常相似,但是第一个溶液电阻的误差很大,不知道为什么,结果以上图
急求哪位帮忙分析下电化学阻抗谱和等效电路分析-4

3楼2014-03-18 16:17:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

手动设置溶液电阻50—60 Ohm,看看结果如何。
Themoreamanlearns,themoreheknowshisignorance!
4楼2014-03-18 17:08:05
