[求助] 求帮忙分析该阻抗谱的等效电路

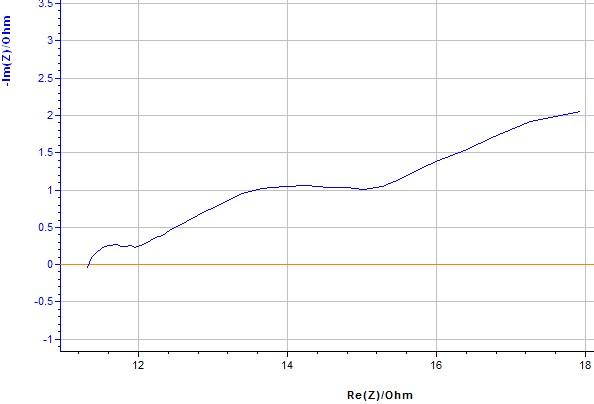

如图所示，第一个半圆之后貌似出现了一段wurburg的直线，然后又是一个半圆。这样该怎么拟合呢？求大侠指点等效电路的画法啊。
 http://

[ Last edited by wqhit222 on 2013-3-19 at 10:30 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-03-19 10:29:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

corrtest

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
wqhit222: 金币+5 2013-03-21 08:22:51
第二段应该是圆弧的一部分，半径较大。R1+Q//R2+Qd//(Rct+Qw)，图谱分为三部分，电极表面膜层，传荷过程，扩散。R1为电极体系的电阻，Q和R2为表面膜的电容和电阻，Qd为双电层电容，Rct电荷传递电阻，Qw固相扩散阻抗。仅供参考！
赞一下(1人) 回复此楼
5楼2013-03-20 09:57:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

corrtest

木虫 (著名写手)
图谱看不见，有的仪器可以手动分段拟合。
赞一下 回复此楼
2楼2013-03-19 10:42:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqhit222

铜虫 (正式写手)
这次看看能不能看到图

photo (1).JPG
赞一下 回复此楼
3楼2013-03-19 21:14:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqhit222

铜虫 (正式写手)
引用回帖:
2楼: Originally posted by corrtest at 2013-03-19 10:42:29
图谱看不见，有的仪器可以手动分段拟合。

图是楼下这张。我用的是EC-Lab express。
赞一下 回复此楼
4楼2013-03-19 21:16:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqhit222

铜虫 (正式写手)
引用回帖:
5楼: Originally posted by corrtest at 2013-03-20 09:57:47
第二段应该是圆弧的一部分，半径较大。R1+Q//R2+Qd//(Rct+Qw)，图谱分为三部分，电极表面膜层，传荷过程，扩散。R1为电极体系的电阻，Q和R2为表面膜的电容和电阻，Qd为双电层电容，Rct电荷传递电阻，Qw固相扩散阻抗 ...

首先多谢您的帮助。但是我感觉第二部分与第一个圆弧的过度首先是一条直线，然后才是半圆。因为我拿尺子量了一下这条线还是挺直的。这该怎么处理呢？另外，你的意思是不是Qw是表示成CPE（在我的软件里是Q），而不是wurburg（W）？
赞一下 回复此楼
6楼2013-03-20 10:13:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

corrtest

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
wqhit222: 金币+5 2013-03-21 08:23:06
引用回帖:
6楼: Originally posted by wqhit222 at 2013-03-20 10:13:02
首先多谢您的帮助。但是我感觉第二部分与第一个圆弧的过度首先是一条直线，然后才是半圆。因为我拿尺子量了一下这条线还是挺直的。这该怎么处理呢？另外，你的意思是不是Qw是表示成CPE（在我的软件里是Q），而不是 ...

仅仅看谱图，没有结合具体实验细节（如电极表面状态），分析是不大准确的。bode图分析对你的问题应该有帮助。
赞一下 回复此楼
7楼2013-03-20 11:12:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

追风de老头子

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
wqhit222: 金币+5 2013-03-21 08:23:19
你可以吧bode图一起传上来，看你阻抗图的样子，在bode图上应该很好找到3个时间常数的啊！
赞一下 回复此楼
8楼2013-03-20 16:48:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wqhit222

铜虫 (正式写手)
引用回帖:
7楼: Originally posted by corrtest at 2013-03-20 11:12:00
仅仅看谱图，没有结合具体实验细节（如电极表面状态），分析是不大准确的。bode图分析对你的问题应该有帮助。...

请问没有Bode图的话怎么才能模拟等效电路呢？我是新手啊，课题组也没人会。请问怎么模拟呢？比如说我假设了一个电路，然后我就自己凑参数吗？
赞一下 回复此楼
9楼2013-03-21 08:25:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

追风de老头子

金虫 (正式写手)
引用回帖:
9楼: Originally posted by wqhit222 at 2013-03-21 08:25:05
请问没有Bode图的话怎么才能模拟等效电路呢？我是新手啊，课题组也没人会。请问怎么模拟呢？比如说我假设了一个电路，然后我就自己凑参数吗？...

怎么可能没有bode图呢？是频率与相位角的图。没有的话，你就试试看不同的拟合电路，总的来说各项误差小于10%就能接受了。
赞一下 回复此楼
10楼2013-03-21 21:51:39
