[求助] 为什么我画出来的阻抗谱是这个样子……

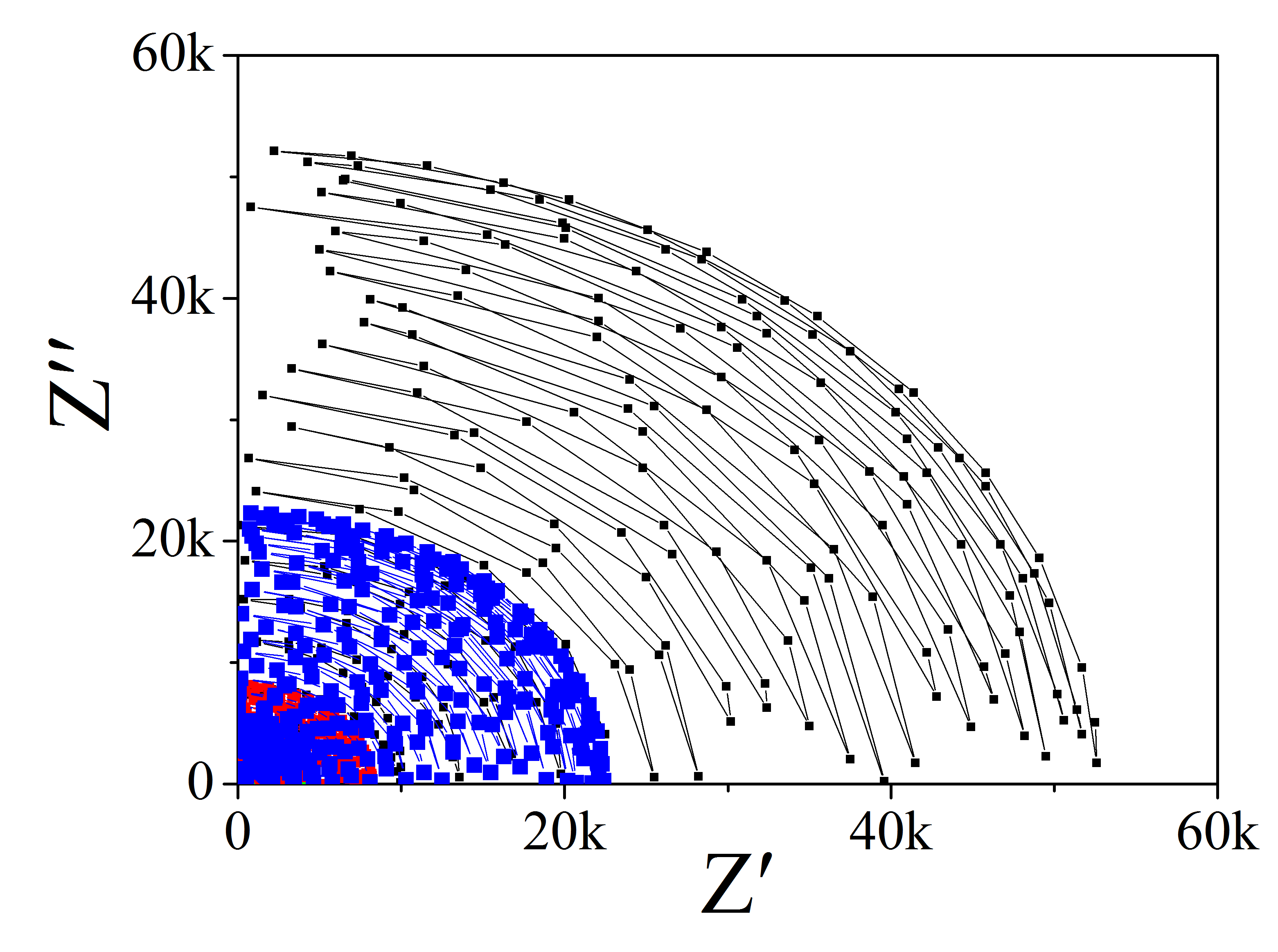

第一次测阻抗谱，用的是 模长-相角（|Z|-θ）模式，测出来的数据经过计算后得到下图所示的阻抗谱，当场就崩溃了。。。

请问是我的处理方法有问题还是？我用Z'=|Z|cosθ跟Z''=|Z|sinθ分别算出实部跟虚部，发现有负值就取了个绝对值。

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-06 17:37:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

folker

银虫 (小有名气)
budong,帮顶
回复此楼
2楼2013-04-06 19:17:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
你用什么设备测的阻抗谱？
可以按列贴出原始数据，并告诉一下你是用原始数据的那部分作的图么
赞一下 回复此楼
【欢迎加入小兵建的“电化学与锂电”QQ群：255149470】语录：在茫茫众生中，我不是歌星、也不是影星、更加不是幸运星，我只是一个想踏踏实实研究电池的无名小兵!
3楼2013-04-06 19:32:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

幻灭牙

捐助贵宾 (职业作家)
引用回帖:
3楼: Originally posted by 电池小兵 at 2013-04-06 19:32:04
你用什么设备测的阻抗谱？
可以按列贴出原始数据，并告诉一下你是用原始数据的那部分作的图么

Agilent，原始数据就两列，第一列是|Z|，第二列是θ（不知道单位是弧度还是度）。
赞一下 回复此楼
4楼2013-04-06 20:01:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wlinda

银虫 (小有名气)
您好，刚在小木虫上看到你很久以前发的帖子。我最近也在测这个，同时也遇到了同样的问题。我测出的也是模长-相角（|Z|-θ）模式，用Z'=|Z|cosθ跟Z''=|Z|sinθ分别算出实部跟虚部，实部算出来都是正值，虚部算出来有正也有负，画出来是两个相切的椭圆，且这两个椭圆关于X轴对称。不知道您这个问题后来解决没？想向你请教一下相关解决办法。谢谢！
赞一下 回复此楼
5楼2014-11-13 18:33:54
