[求助] 求助下EIS 拟合，该用几个时间常数？ 已有1人参与

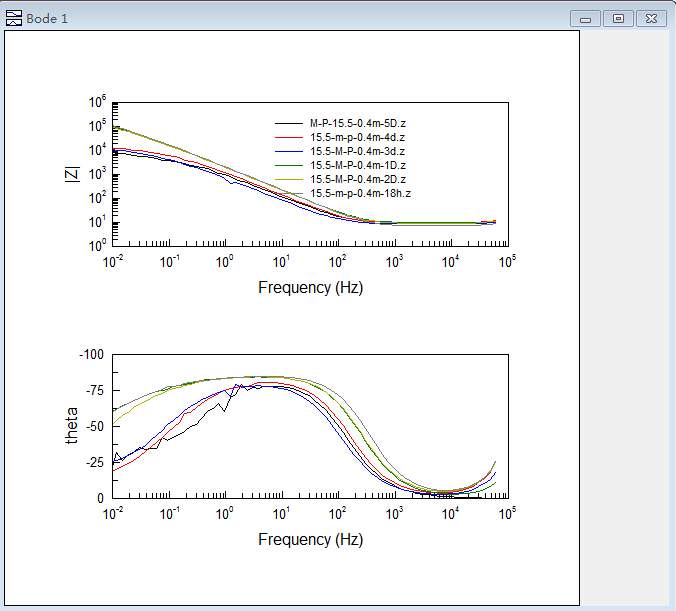

我用的是steel 在NaOH +inhibitor模拟溶液中腐蚀情况，参考文献中大多用的两个时间常数。但是我的bode图看起来只有一个时间常数，请大家帮帮忙。
上面两个是没腐蚀的，下面的是腐蚀的。谢谢了。
另外我还附上了测Zview文件。求助下EIS 拟合，该用几个时间常数？
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 15.5-M-P-0.4m-1D.z
    • 2014-05-23 16:32:08, 10.03 K
  • 附件 2 : 15.5-M-P-0.4m-2D.z
    • 2014-05-23 16:32:09, 10.04 K
  • 附件 3 : 15.5-M-P-0.4m-3d.z
    • 2014-05-23 16:32:10, 10.03 K
  • 附件 4 : M-P-15.5-0.4m-5D.z
    • 2014-05-23 16:32:14, 10.04 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-23 16:33:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binbinitaly

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
有可能是两个，也就是在1Hz到100Hz之间存在两个相位角峰值，如果这两个峰值的对应的频率接近以及对应的相位角大小相当就有可能出现图中的情况，我之前也遇到过类似的图，可以用两个时间常数来拟合。我个人认为阻抗谱的等效电路只要拟合结果误差小并且能够很好地解释实验现象就是合理的
赞一下(1人) 回复此楼
既然选择了远方，便只顾风雨兼程！时间是检验一切的唯一标准！
2楼2014-05-23 19:03:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luckymaomin

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by binbinitaly at 2014-05-23 12:03:15
有可能是两个，也就是在1Hz到100Hz之间存在两个相位角峰值，如果这两个峰值的对应的频率接近以及对应的相位角大小相当就有可能出现图中的情况，我之前也遇到过类似的图，可以用两个时间常数来拟合。我个人认为阻抗谱 ...

谢谢回复
回复此楼
3楼2014-05-23 19:33:35
