[求助] 这是我的EIS测试图，求解释！ 已有2人参与

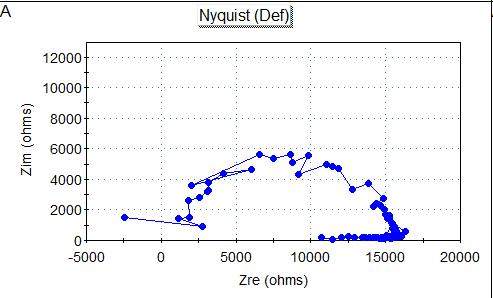

测试的是硅酸镧固体电解质，，我的测试范围是0.1Hz到1MHz.  我从高频往低频测试，和从低频往高频测试，谱图为什么会不一样？

这是我的EIS测试图，求解释！


这是我的EIS测试图，求解释！-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-08 17:19:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

坏脾气01

金虫 (初入文坛)

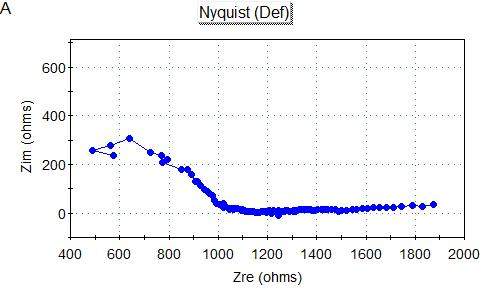

图是这样的
这是我的EIS测试图，求解释！-2


这是我的EIS测试图，求解释！-3
赞一下 回复此楼
2楼2014-05-08 17:21:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烟云

银虫 (著名写手)
别用点线，要么用点要么用线。

[ 发自小木虫客户端 ]
赞一下 回复此楼
3楼2014-05-08 17:39:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

坏脾气01

金虫 (初入文坛)
引用回帖:
3楼: Originally posted by 烟云 at 2014-05-08 17:39:46
别用点线，要么用点要么用线。

设置power suite的时候 点数设了100个， 然后选的是”logarithmic point spacing",您是说要选“linear point spacing”这个选项吗
赞一下 回复此楼
4楼2014-05-08 20:11:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小朝阳

银虫 (小有名气)

【答案】应助回帖

频率范围不够，都是从高频扫到低频的。我门用的是0.1-10MHz。
赞一下 回复此楼
5楼2014-05-16 18:45:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郑东20011222

金虫 (小有名气)

【答案】应助回帖

阻抗测试要满足因果性、线性和稳定性三个条件。你的测试可能不满足稳定性条件，可能测试过程中给定的微扰信号改变了体系的状态，低频信号尤其容易改变体系状态

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2014-05-17 05:23:19
